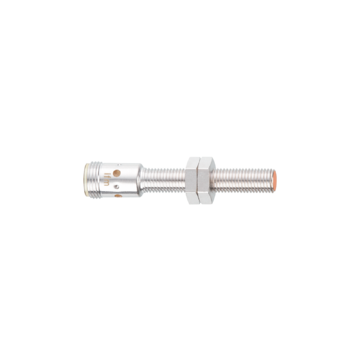

IE5203 - IEA2001-FRKG/US-100-IRF
Czujnik indukcyjny IFM, średnica M8, sn=1 mm, czoło zabudowane, PNP/NPN/NO lub NC, zasilanie 5-36 VDC, konektor M12, 2700 Hz, L=69 mm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do stosowania w ograniczonej przestrzeni
- Wytrzymała metalowa obudowa do zastosowań w trudnych warunkach przemysłowych
- Bardzo wysoka częstotliwość przełączania
- Programowalna funkcja wyjściowa NO/NC
- Z wytrzymałym konektorem M12
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Strefa działania [mm] | 1 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M8 x 1 / L = 60 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 5...30 DC | |
| Pobór prądu [mA] | < 10 | |
| Klasa ochrony | III | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 4,6 | |
| Minimalny prąd obciążenia [mA] | 4 | |
| Maks. prąd upływu [mA] | 0,8 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 2000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 1 | |
| Realny zasięg działania Sr [mm] | 1 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...0,81 | |
| Zwiększony zasięg działania | nie | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,3 / aluminium: 0,3 / miedź: 0,1 | |
| Histereza [% z Sr] | 1...20 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 3 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 3 V | |
| EN 55011 | klasa B | |
| MTTF [lata] | 1703 | |
| Dopuszczenie UL | ||
| Ta | -25...70 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | A029 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 22,5 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M8 x 1 / L = 60 | |
| Opis gwintu | M8 x 1 | |
| Materiał | mosiądz pokryty białym brązem; powierzchnia aktywna: LCP kolor pomarańczowy; okno LED: PEI; nakrętki zabezpieczające: mosiądz pokryty białym brązem | |
| Moment dokręcający [Nm] | A = 5 mm: 1,5 Nm; B: 2 Nm | |
| Obudowa całometalowa | nie | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
