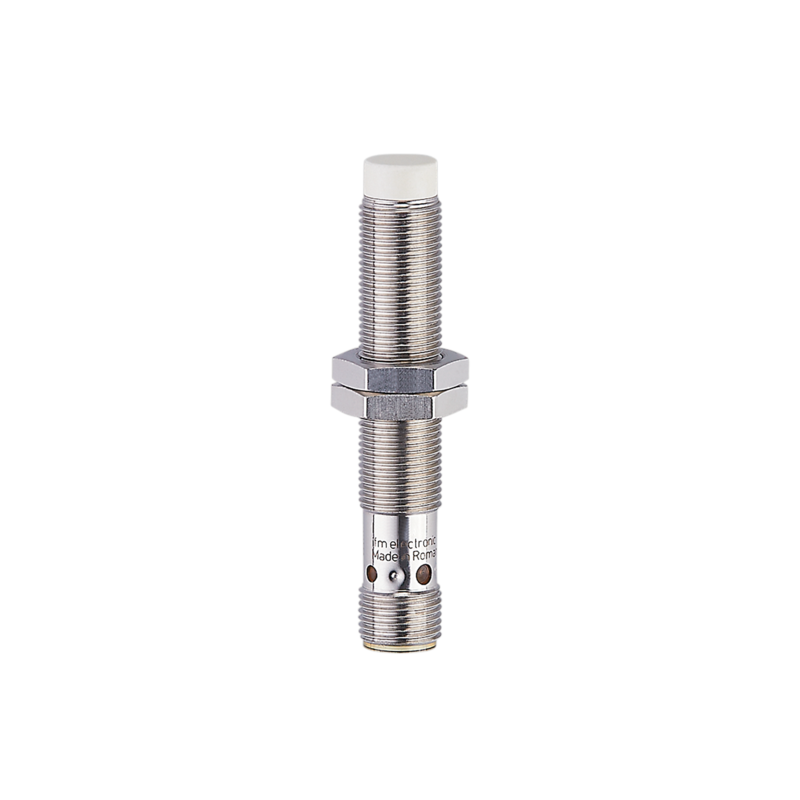

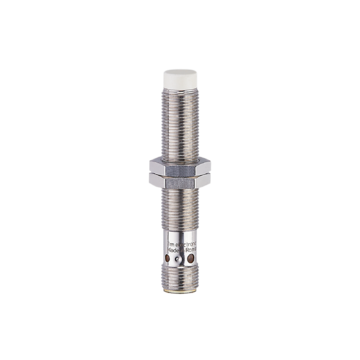

IFM206 - IFK3007-BPKG/M/60V/US-104-DPS

Czujnik indukcyjny IFM, średnica M12, sn=7 mm, czoło niezabudowane, PNP/NO, zasilanie 10-60 VDC, konektor M12, 400 Hz, L=70 mm, IP67/IP69K, dopuszczenie E1

Kod produktu: IFM206
Oznaczenie producenta: IFK3007-BPKG/M/60V/US-104-DPS
Producent: IFM
Kategoria: Czujniki indukcyjne cylindryczne

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie

Wysyłka:

2 tygodnie

Cena:

61,80 €

76,01 € z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Znaczna odporność na wstrząsy i drgania umożliwiająca stosowanie w maszynach mobilnych
Aprobata typu E1 Kraftfahrt-Bundesamt (Niemieckiego Urzędu Transportu Samochodowego)
Znaczna odporność na zakłócenia
Duży zakres temperatury roboczej i napięcia roboczego
Dobre zabezpieczenie przed wnikaniem zgodnie z wymaganiami trudnych warunków środowiskowych

Cechy produktu
Wykonanie elektryczne		PNP
Funkcja wyjścia		normalnie otwarte
Strefa działania [mm]		7
Obudowa		Obudowa gwintowana
Wymiary [mm]		M12 x 1 / L = 70
Aplikacja
Konstrukcja		styki pozłacane; Zwiększony zasięg działania
Aplikacja		Do zastosowań w aplikacjach mobilnych i trudnych
Dane elektryczne
Napięcie zasilania [V]		10...60 DC
Pobór prądu [mA]		< 10
Klasa ochrony		II
Zabezpieczenie przed odwrotną polaryzacją		tak
Wyjścia
Wykonanie elektryczne		PNP
Funkcja wyjścia		normalnie otwarte
Maks. spadek napięcia wyjścia przełączającego DC [V]		2,5
Prąd obciążenia wyjścia przełączającego DC [mA]		200
Częstotliwość przełączania DC [Hz]		300
Zabezpieczenie przed zwarciem		tak
Typ zabezpieczenia przed zwarciem		impulsowe
Zabezpieczenie przed przeciążeniem		tak
Strefa działania
Strefa działania [mm]		7
Realny zasięg działania Sr [mm]		7 ± 10 %
Gwarantowany zasięg działania [mm]		0...5,67
Zwiększony zasięg działania		tak
Dokładność / odchylenie
Współczynnik korekcji		stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,5 / miedź: 0,4
Histereza [% z Sr]		1...20
Dryft punktu przełączania [% z Sr]		-10...10
Warunki pracy
Temperatura otoczenia [°C]		-40...85
Ochrona		IP 67; IP 69K
Testy / dopuszczenia
EMC
	Przemysł samochodowy
	Emisja hałasu i zakłóceń akustycznych zgodnie z dyrektywą 95/54/EC ECE R10	Zatwierdzenie typu E1
	odporność na zakłócenia zgodnie z DIN ISO 11452-2	100 V/m
	przewodzone zakłócenia w instalacjach 24 V zgodnych z ISO 7637-2: 2004 (1 do 4 impulsy) i ISO16750-2: 2012 (zrzut obciążenia)
	puls	1 2a 2b 3a 3b 4 Load dump
	Poziom rygoru	III III III III III III Test A
	Kryteria niepowodzenia	C A C A A C C
	EN 61000-4-2 ESD	4 kV CD / 8 kV AD
	EN 61000-4-3 w.cz. promieniowane	10 V/m
	EN 61000-4-4 Burst	2 kV
	EN 61000-4-5 Surge	0,5 kV pomiędzy przewodami
	EN 61000-4-6 w. cz. przewodzone	10 V
	EN 55011	klasa B
Odporność na wibracje
	EN 60068-2-6 Fc	20 g (10...3000 Hz) / -20...50 °C
		50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach
Odporność na wstrząsy
	EN 60068-2-27 Ea	100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych / -40...85 °C
Próba udarowa ciągła
	EN 60068-2-27	40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych / -20...50 °C
Próba szybkiej zmiany temperatury
	EN 60068-2-14 Na	TA = -40 ° C; TB = 85 ° C; tl = 30 min; t2 = <10 s; 50 cykli
Próba natrysku solanki
	EN 60068-2-52 Kb	poziom rygoru 5 (4 cykle testowe)
MTTF [lata]		666
Dopuszczenie UL
	Ta	0...40 °C
	Typ obudowy	Type 1
	Zasilanie	Hazardous voltage
	Numer UL	E174191
Dane mechaniczne
Waga [g]		29,8
Obudowa		Obudowa gwintowana
Montaż		montaż niezabudowany
Wymiary [mm]		M12 x 1 / L = 70
Opis gwintu		M12 x 1
Materiał		obudowa: stal kwasoodporna; powierzchnia aktywna: LCP naturalny; okno LED: PEI; nakrętki zabezpieczające: mosiądz
Wyświetlacze / elementy robocze
Wyświetlacz
	Stan wyjścia	4 x 90° LED, kolor żółty
Akcesoria
Dostarczane elementy		nakrętki zabezpieczające: 2
Uwagi
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne - wtyk
Podłączenie		Konektor: 1 x M12; kodowanie: A; Styki: pozłacane
