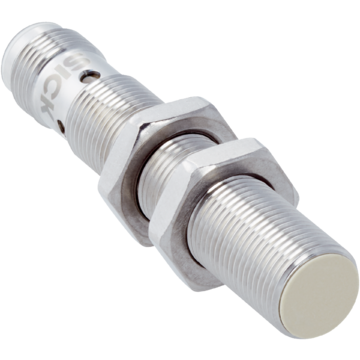

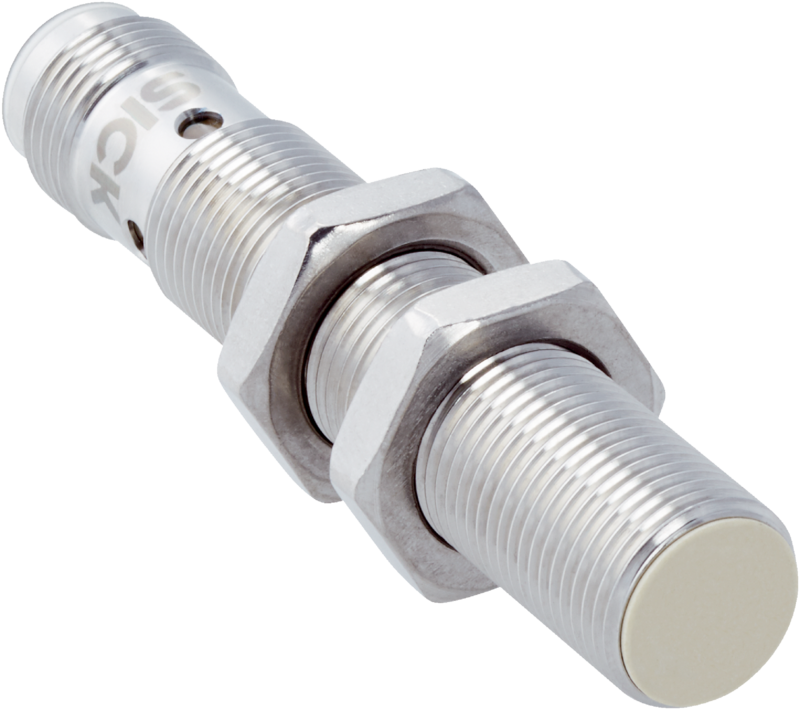

IMF12-04BPSNC0SX01 - 1099579
Indukcyjny czujnik zbliżeniowy SICK do stref EX, zasięg 4 mm, M12, PNP NO, DC 3-przewodowy, IO-Link, stal nierdzewna, IP67, montaż flush.
Zapytaj o produkt:
Parametry produktu
Opisy produktu
Indukcyjne czujniki zbliżeniowe, IMF, IMF12-04BPSNC0SX01, Kształt obudowy: Standardowa konstrukcja, Zastosowania specjalne: Strefy higieniczne i mokre, trudne warunki pracy, Obszary zagrożone wybuchem, Zasięg Sn: 4 mm, Montaż w metalu: W jednej płaszczyźnie, Wykonanie elektryczne: DC 3-przewodowe, Wyjście przełączające: PNP, Funkcja wyjścia: Styk normalnie otwarty, Typ przyłącza: Wtyk M12, 4-pinowy, Informacja: II 3G Ex ec IIC T4 Gc X, II 3D Ex tc IIIC T135°C Dc X W kontekście dyrektywy 2014/34/UE (ATEX) i normy DIN EN ISO/IEC 80079-34 zwracamy uwagę na to, że śledzenie zamówionego urządzenia do Państwa klienta należy do Państwa obowiązków (dokumentacja danych Państwa klienta i odpowiednich danych produktu, takich jak nr katalogowy, kod danych, numer seryjny)., Cechy szczególne: Odporny na środki czyszczące, Wizualny wskaźnik ustawienia, IO-Link
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Kształt obudowy | Standardowa konstrukcja | |
| Rozmiar gwintu | M12 x 1 | |
| Średnica | Ø 12 mm | |
| Zasięg Sn | 4 mm | |
| Zasięg gwarantowany Sa | 3,24 mm | |
| Montaż w metalu | W jednej płaszczyźnie | |
| Częstotliwość przełączania | 2.000 Hz | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Wyjście przełączające | PNP | |
| Wyjście przełączające – szczegóły | PNP | |
| Funkcja wyjścia | Styk normalnie otwarty | |
| Wykonanie elektryczne | DC 3-przewodowe | |
| Stopień ochrony | IP67 | |
| Cechy szczególne | Odporny na środki czyszczące, Wizualny wskaźnik ustawienia, IO-Link | |
| Zastosowania specjalne | Strefy higieniczne i mokre, trudne warunki pracy, Obszary zagrożone wybuchem | |
| Zakres dostawy | Nakrętka mocująca, stal nierdzewna V4A (2 x) Płaszcz/osłona przewodu |
|
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 10 % | |
| Spadek napięcia | ≤ 2 V | |
| Histereza | 3 % ... 20 % | |
| Powtarzalność | ≤ 2 % | |
| Dryft temperaturowy (Sr) | ± 10 % | |
| EMC | Wg EN 60947-5-2 | |
| Prąd stały Ia | ≤ 200 mA | |
| Prąd jałowy | ≤ 10 mA | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Redukcja impulsu przy załączeniu zasilania | Tak | |
| Odporność na udary i drgania | 100 g / 2 ms / 500 cykli; 150 g / 1 mln cykli; 10 Hz ... 55 Hz / 1 mm; 55 Hz ... 500 Hz / 60 g | |
| Temperatura otoczenia podczas pracy | –20 °C ... +85 °C | |
| Materiał obudowy | Stal nierdzewna V4A, DIN 1.4404 / AISI 316L | |
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, LCP | |
| Długość obudowy | 65 mm | |
| Użyteczna długość gwintu | 48 mm | |
| Maks. moment dokręcania | Typ. 32 Nm | |
| Oznakowanie Ex (ATEX) | II 3G Ex ec IIC T4 Gc X, II 3D Ex tc IIIC T135°C Dc X | |
| Kategoria strefy zagrożenia wybuchem (Ex) | 3G, 3D | |
| Klasa ochrony | III | |
| Nr pliku UL | E181493 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 1.971 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Interfejs komunikacyjny | ||
| Interfejs komunikacyjny | IO-Link V1.0 | |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) | |
| Długość danych procesowych | 1 Byte | |
| Struktura danych procesowych | Bit 0 = Sr reached Bit 1 = Sa reached |
|
| Współczynniki redukcji | ||
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić | |
| Stal nierdzewna (V2A) | Ok. 0,65 | |
| Aluminium (Al) | Ok. 0,35 | |
| Miedź (Cu) | Ok. 0,24 | |
| Mosiądz (Ms) | Ok. 0,38 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat ECOLAB | Tak | |
| certyfikat FDA | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270101 | |
| ECLASS 5.1.4 | 27270101 | |
| ECLASS 6.0 | 27270101 | |
| ECLASS 6.2 | 27270101 | |
| ECLASS 7.0 | 27270101 | |
| ECLASS 8.0 | 27270101 | |
| ECLASS 8.1 | 27270101 | |
| ECLASS 9.0 | 27270101 | |
| ECLASS 10.0 | 27270101 | |
| ECLASS 11.0 | 27270101 | |
| ECLASS 12.0 | 27274001 | |
| ETIM 5.0 | EC002714 | |
| ETIM 6.0 | EC002714 | |
| ETIM 7.0 | EC002714 | |
| ETIM 8.0 | EC002714 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 76.000 g | |
| Masa jednostkowa netto | 76 g | |
| Jednostka objętości | 390 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084486821 | |
