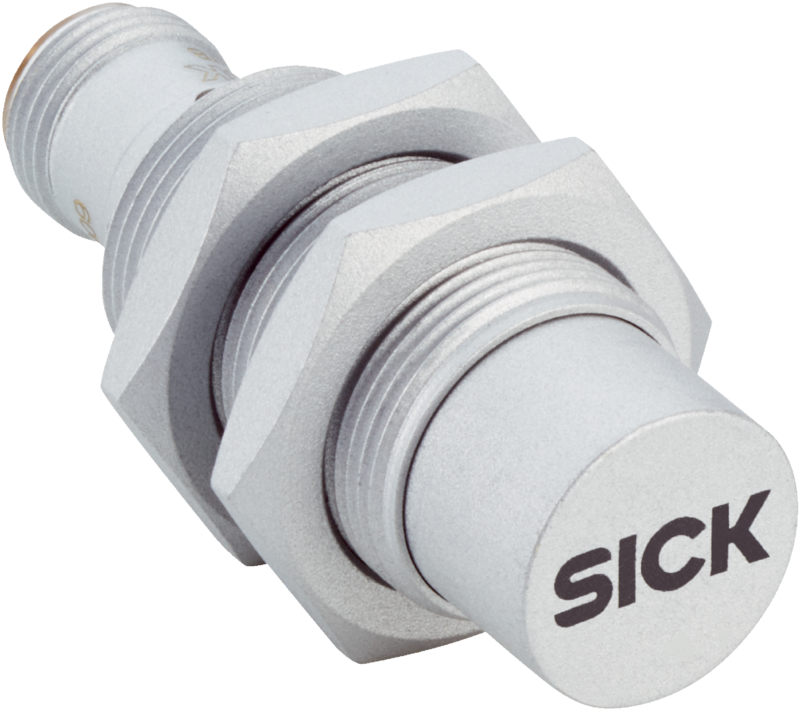

IMR18-15NPSTC0S - 6069278
Indukcyjny czujnik zbliżeniowy SICK do spawania, standardowa obudowa, zasięg 15 mm, powłoka PTFE, PNP NO, IP68, współczynnik redukcji 1, montaż nie w jednej płaszczyźnie.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Indukcyjne czujniki zbliżeniowe, IMR, IMR18-15NPSTC0S, Kształt obudowy: Standardowa konstrukcja, Zastosowania specjalne: Obszar spawania, trudne warunki pracy, Zasięg Sn: 15 mm, Montaż w metalu: Nie w jednej płaszczyźnie, Wykonanie elektryczne: DC 3-przewodowe, Wyjście przełączające: PNP, Funkcja wyjścia: Styk normalnie otwarty, Typ przyłącza: Wtyk M12, 4-pinowy, Cechy szczególne: Współczynnik redukcji 1, Do automatów spawalniczych
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Kształt obudowy | Standardowa konstrukcja | |
| Rozmiar gwintu | M18 x 1 | |
| Średnica | Ø 18 mm | |
| Zasięg Sn | 15 mm | |
| Zasięg gwarantowany Sa | 12,1 mm | |
| Montaż w metalu | Nie w jednej płaszczyźnie | |
| Częstotliwość przełączania | 1.500 Hz | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Wyjście przełączające | PNP | |
| Wyjście przełączające – szczegóły | PNP | |
| Funkcja wyjścia | Styk normalnie otwarty | |
| Wykonanie elektryczne | DC 3-przewodowe | |
| Stopień ochrony | IP68 | |
| Cechy szczególne | Współczynnik redukcji 1, Do automatów spawalniczych | |
| Zastosowania specjalne | Obszar spawania, trudne warunki pracy | |
| Zakres dostawy | Nakrętka mocująca, mosiądz, powlekana PTFE (2 x) Podkładka, mosiądz, powlekana PTFE, z uzębieniem blokującym (2 x) |
|
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 10 % | |
| Spadek napięcia | ≤ 1,8 V | |
| Histereza | 3 % ... 15 % | |
| Powtarzalność | ≤ 2 % | |
| Dryft temperaturowy (Sr) | ≤ ± 10 % ≤ ± 15 % | |
| Prąd stały Ia | ≤ 200 mA | |
| Prąd jałowy | ≤ 15 mA | |
| Prąd resztkowy | ≤ 0,1 mA | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Natężenie pola magnetycznego | ≤ 100 mT | |
| Odporność na udary i drgania | 30 g, 11 ms / 10 … 55 Hz, 1 mm | |
| Temperatura otoczenia podczas pracy | –30 °C ... +85 °C | |
| Materiał obudowy | Powłoka PTFE, Mosiądz | |
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, Powłoka PTFE | |
| Długość obudowy | 52 mm | |
| Użyteczna długość gwintu | 26 mm | |
| Maks. moment dokręcania | Typ. 15 Nm | |
| Klasa ochrony | II | |
| Nr pliku UL | E191603 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 139 lat(a) | |
| DCavg | 0% | |
| TM (okres użytkowania) | 20 lat(a) | |
| Współczynniki redukcji | ||
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić | |
| Współczynnik redukcji | Współczynnik redukcji 1 | |
| Stal nierdzewna (V2A) | 1 | |
| Aluminium (Al) | 1 | |
| Miedź (Cu) | 1 | |
| Mosiądz (Ms) | 1 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270101 | |
| ECLASS 5.1.4 | 27270101 | |
| ECLASS 6.0 | 27270101 | |
| ECLASS 6.2 | 27270101 | |
| ECLASS 7.0 | 27270101 | |
| ECLASS 8.0 | 27270101 | |
| ECLASS 8.1 | 27270101 | |
| ECLASS 9.0 | 27270101 | |
| ECLASS 10.0 | 27270101 | |
| ECLASS 11.0 | 27270101 | |
| ECLASS 12.0 | 27274001 | |
| ETIM 5.0 | EC002714 | |
| ETIM 6.0 | EC002714 | |
| ETIM 7.0 | EC002714 | |
| ETIM 8.0 | EC002714 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 58.750 g | |
| Masa jednostkowa netto | 58.75 g | |
| Jednostka objętości | 20 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
