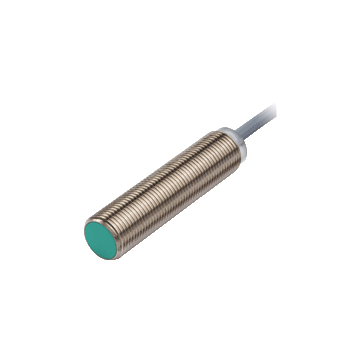

NBB4-12GM50-E2-M-150MM-3DT04

Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 4 mm, czoło zabudowane, PNP / normalnie otwarty (NO), 5 ... 60 VDC, złącze kablowe Deutsch DT04, 3-pinowe z przewodem PUR 125 mm, IP68 / IP69K, 0 ... 2500 Hz

NBB4-12GM50-E2-M-150MM-3DT04

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

516,00 zł

634,68 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry czujnika indukcyjnego NBB4-12GM50-E2-M-150MM-3DT04

  • 4 mm czoło zabudowane
  • Rozszerzony zakres temperatur
    -40 ... + 85 ° C
  • Zatwierdzenie typu E1
  • Zwiększona odporność na hałas 100 V / m
  • Ze zwiększonym uszczelnieniem, klasa ochrony
    IP68 / IP69K
  • Wysoka odporność na wstrząsy i wibracje
  • 3-stykowe złącze Deutsch (DT04)

Ogólne specyfikacje
Funkcja przełączania Normalnie otwarty (NO)
Typ wyjścia PNP
Znamionowa odległość robocza 4 mm
Instalacja zabudowany
Polaryzacja wyjściowa DC
Zapewniona odległość robocza 0 ... 3,24 mm
Element uruchamiający stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) <br> 12 mm x 12 mm x 1 mm
Współczynnik redukcji r <sub> Al </sub> 0.45
Współczynnik redukcji r <sub> Cu </sub> 0.35
Współczynnik redukcji r <sub> 304 </sub> 0,75
Współczynnik redukcji r <sub> Mosiądz </sub> 0.45
Typ wyjścia 3-przewodowy
Nominalne oceny
Napięcie robocze 5 ... 60 V.
Częstotliwość przełączania 0 ... 2500 Hz
Histereza typ. 5 %
Zabezpieczenie przed odwrotną polaryzacją chronione przed odwrotną polaryzacją
Zabezpieczenie przed zwarciem pulsowanie
Indukcyjne zabezpieczenie przeciwprzepięciowe tak
Tłumienie przepięć tak
Spadek napięcia ? 2 V.
Znamionowe napięcie izolacji 60 V.
Prąd pracy 0 ... 200 mA
Prąd wyłączenia 0 ... 0.5 mA typ. 0.1 µA przy 25 °C
Prąd zasilania bez obciążenia ? 7 mA
Opóźnienie czasowe przed dostępnością ? 200 ms
Wskaźnik stanu przełączania LED, żółty
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 1000.5 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Standardy EN 60947-5-2:2007, IEC 60947-5-2:2007
Aprobaty i certyfikaty
Zatwierdzenie E1 10R-04
Warunki otoczenia
Temperatura otoczenia -40 ... 85 ° C (-40 ... 185 ° F) <br>
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia Złącze kablowe Deutsch DT04, 3-pinowe z przewodem PUR 125 mm
Przekrój Przewodu 3 x 0,75 mm <sup> 2 </sup>
Materiał obudowy mosiądz, niklowany
Czoło aktywne PBT
Stopień ochrony IP68 / IP69K
Złącze
Montaż połączeń Złącze Deutsch DT04-3P-CE02, klin Deutsch W3P, Kontakt Deutsch 1060-16-0622
Kabel
Długość L = 125 mm
Uwaga formowane złącze
