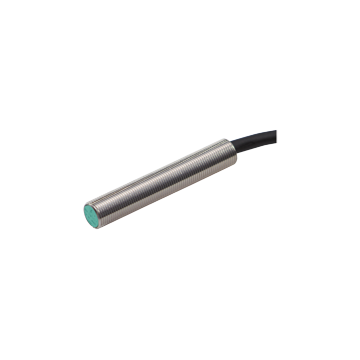

NBB4-12GM70-E2-Y285692 - 285692
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 4 mm, czoło zabudowane, PNP / normalnie otwarty (NO), 5 ... 60 VDC, złącze kablowe, Deutsch z kablem PUR, 880 mm, IP69K, nie złącze!, 0 ... 2500 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NBB4-12GM70-E2-Y285692
- 4 mm czoło zabudowane
- Rozszerzony zakres temperatur
- Podwyższony opór EMC 30 V / m
- Wyjście przełączające ze zintegrowaną rezystancją obciążenia
- Wartości arkusza danych są zmieniane tylko w porozumieniu z firmą Crown
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 4 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 3,24 mm | |
| Współczynnik redukcji r <sub> Al </sub> | 0.45 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.35 | |
| Współczynnik redukcji r <sub> 304 </sub> | 0,75 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 5 ... 60 V. | |
| Częstotliwość przełączania | 0 ... 2500 Hz | |
| Histereza | typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ? 2 V. | |
| Prąd pracy | 0 ... 150 mA <br> | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 0.1 µA | |
| Prąd zasilania bez obciążenia | ? 7 mA | |
| Opóźnienie czasowe przed dostępnością | ? 200 ms | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 1183 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012, EN 12895: 2015 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło ogólnego przeznaczenia <br> Klasa 2 | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose <br>Class 2 power source | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 100 ° C (-40 ... 212 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Złącze kablowe, Deutsch z kablem PUR, 880 mm | |
| Montaż połączenia | Obudowa Deutsch DT04-4P-C015 <br> Klin Deutsch W4P <br> Kontakt Deutsch 1060-16-0622 | |
| Przekrój Przewodu | 3 x 0,75 mm <sup> 2 </sup> | |
| Materiał obudowy | mosiądz, niklowany | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP69K, nie złącze! | |
| Masa | 80 g | |
