NBB8-18GM50-A2-V1 - 326161-0089

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

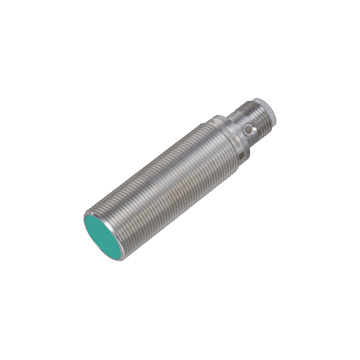

Najważniejsze parametry czujnika indukcyjnego NBB8-18GM50-A2-V1-M1

  • 8 mm czoło zabudowane
  • Zwiększona odległość robocza
  • Rozszerzony zakres temperatur
    -40 ... + 85 ° C
  • Ze zwiększonym uszczelnieniem, klasa ochrony
    IP68 / IP69K
  • Zatwierdzenie typu E1

Ogólne specyfikacje
Funkcja przełączania uzupełniający
Typ wyjścia PNP
Znamionowa odległość robocza 8 mm
Instalacja zabudowany
Polaryzacja wyjściowa DC
Zapewniona odległość robocza 0 ... 6,48 mm
Element uruchamiający stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) <br> 24 mm x 24 mm x 1 mm
Współczynnik redukcji r <sub> Al </sub> 0.4
Współczynnik redukcji r <sub> Cu </sub> 0.3
Współczynnik redukcji r <sub> 304 </sub> 0,7
Współczynnik redukcji r <sub> Mosiądz </sub> 0.45
Typ wyjścia 4-przewodowy
Nominalne oceny
Napięcie robocze 7 ... 30 V.
Częstotliwość przełączania 0 ... 1600 Hz
Histereza typ. 5%
Zabezpieczenie przed odwrotną polaryzacją chronione przed odwrotną polaryzacją
Zabezpieczenie przed zwarciem pulsowanie
Spadek napięcia ? 2 V.
Prąd pracy 0 ... 200 mA
Prąd wyłączenia 0 ... 0.5 mA typ. 4 µA przy 25 °C
Prąd zasilania bez obciążenia ? 10 mA
Wskaźnik stanu przełączania LED, żółty
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 1484 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Aprobaty i certyfikaty
Aprobata UL Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Zatwierdzenie E1 10R-04
Warunki otoczenia
Temperatura otoczenia -40 ... 85 ° C (-40 ... 185 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia Złącze M12 x 1, 4 piny
Materiał obudowy mosiądz, niklowany
Czoło aktywne PBT
Średnica obudowy 18 mm
Stopień ochrony IP68 / IP69K
Masa 45 g
Informacje ogólne
Zakres dostawy 2 nakrętki samozabezpieczające w zakresie dostawy
