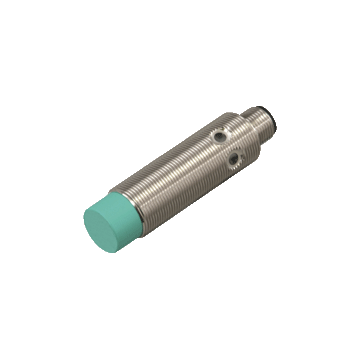

NBN8-18GM60-WS-V12 - 131309
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 8 mm, czoło niezabudowane, 2-przewodowy, / normalnie otwarty (NO), 20 ... 253 V., złącze 1/2 "-20 UN, 3-pinowa, IP67, 0 ... 25 Hz
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
651,00 zł
800,73 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NBN8-18GM60-WS-V12
- 2-żyłowy AC
- Zasięg działania 8 mm
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | Dwuprzewodowy | |
| Znamionowa odległość robocza | 8 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | AC | |
| Zapewniona odległość robocza | 0 ... 6,48 mm | |
| Rzeczywista odległość robocza | 7.2 ... 8.8 mm typowo 8 mm | |
| Współczynnik redukcji r <sub> Al </sub> | 0.4 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.4 | |
| Współczynnik redukcji r <sub> 304 </sub> | 0,7 | |
| Typ wyjścia | 2-przewodowy | |
| Parametry podstawowe | ||
| Napięcie robocze | 20 ... 253 V. | |
| Częstotliwość przełączania | 0 ... 25 Hz | |
| Histereza | typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zabezpieczenie przed zwarciem | NIE | |
| Spadek napięcia | ? 8 V. | |
| Prąd chwilowy <br> (20 ms, 0,1 Hz) | 0 ... 1700 mA | |
| Prąd pracy | 5 ... 200 mA | |
| Prąd wyłączenia | 0 ... 1.7 mA typ. | |
| Wskaźnik napięcia roboczego | LED, zielony | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 1103 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Standardowa zgodność | ||
| Standardy | IEC / EN 60947-5-2:2004 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka 1/2 "-20 UN, 3-pinowa | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| Uwaga | <sup> 1) </sup> W zakresie temperatur poniżej 0 ° C dopuszczalne napięcie robocze U <sub> b </sub> 80 ... 253 V <br> Bezpiecznik ? 0,8 A (szybki) zgodny z IEC 60127-2 Arkusz 1 <br> Zalecenie: po zwarciu sprawdź, czy urządzenie działa poprawnie. | |
