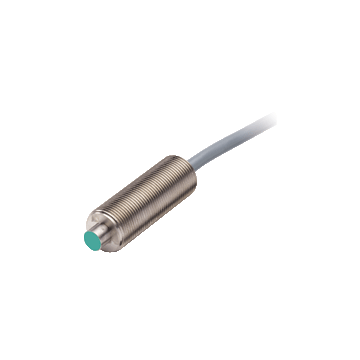

NJ1,5-6,5-E-G - 207301
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 1,5 mm, montaż zabudowany, NPN, 3-przewodowy / normalnie otwarty (NO), zasilanie 10 ... 60 V DC, przewód 2 m z PVC, IP67, 0 ... 2500 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NJ1,5-6,5-E-G
- Zabudowane 1,5 mm
| Specyfikacja ogólna | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | NPN | |
| Znamionowa odległość robocza | 1,5 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 1.215 mm | |
| Rzeczywista odległość robocza | 1.35 ... 1.65 mm typowo 1.5 mm | |
| Współczynnik redukcji r <sub> Al </sub> | 0,2 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.1 | |
| Współczynnik redukcji r <sub> 304 </sub> | 0,5 | |
| Typ wyjścia | 3-przewodowy | |
| Parametry nominalne | ||
| Napięcie robocze | 10 ... 60 V. | |
| Częstotliwość przełączania | 0 ... 2500 Hz | |
| Histereza | 1 ... 15 typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ? 2,5 V. | |
| Spadek napięcia w I <sub> L </sub> | ||
| Spadek napięcia I <sub> L </sub> = 10 <sub> </sub> mA, element przełączający włączony | 1 ... 2.2 V typ. 1.6 V | |
| Spadek napięcia I <sub> L </sub> = 20 <sub> </sub> mA, element przełączający włączony | 0.9 ... 2.4 V typ. 1.7 V | |
| Spadek napięcia I <sub> L </sub> = 50 <sub> </sub> mA, element przełączający włączony | 1.2 ... 2.4 V typ. 1.8 V | |
| Spadek napięcia I <sub> L </sub> = 100 <sub> </sub> mA, element przełączający włączony | 1.4 ... 2.6 V typ. 2 V | |
| Prąd pracy | 0 ... 100 mA | |
| Najniższy prąd operacyjny | 0 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 0.01 mA | |
| Prąd wyłączenia T <sub> U </sub> = 40 ° C, element wyłączający | ? 100 µA | |
| Prąd zasilania bez obciążenia | ? 15 mA | |
| Opóźnienie czasowe przed dostępnością | ? 20 ms | |
| Zgodność ze standardami i dyrektywami | ||
| Zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PVC, 2 m | |
| Przekrój przewodu | 0,34 mm <sup> 2 </sup> | |
| Materiał obudowy | Stal nierdzewna | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
