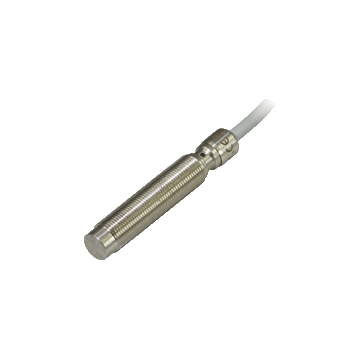

NMN10-12GH50-E2 - 288264
Czujnik indukcyjny z czołem ze stali nierdzewnej firmy Pepperl+Fuchs, zakres = 10 mm, montaż niezabudowany, PNP, 3-przewodowy / normalnie otwarty (NO), 10 ... 30 V DC, przewód 2 m z TPE-S, IP68 / IP69K, 0 ... 400 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NMN10-12GH50-E2
- 10 mm czoło niezabudowane
- Aktywny metal powierzchniowy
- Jednoczęściowa obudowa ze stali nierdzewnej (V4A; 1.4435)
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 10 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 8.1 mm | |
| Współczynnik redukcji r Al | 1 | |
| Współczynnik redukcji r Cu | 0,8 | |
| Współczynnik redukcji r 304 | 0,5 (0,7 grubości materiału 2 mm) | |
| Współczynnik redukcji r St37 | 1 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Warunki instalacji | ||
| A | 22 mm (stal miękka), 21 mm (stal nierdzewna), 13 mm (aluminium), 15 mm (mosiądz) | |
| B | 24 mm | |
| C | 30 mm | |
| F | 120 mm | |
| Napięcie robocze | 10 ... 30 V. | |
| Częstotliwość przełączania | 0 ... 400 Hz | |
| Histereza | 3 ... 15 typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zabezpieczenie przed zwarciem | tak | |
| Spadek napięcia | ≤ 2 V. | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd wyłączenia | ≤ 0.1 mA | |
| Prąd zasilania bez obciążenia | ≤ 10 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 40 ms | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Ograniczenie danych | ||
| Ciśnienie robocze statycznie | 80 bar (1160.3 psi) max. | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 652 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel TPE-S, 2 m | |
| Materiał obudowy | Stal nierdzewna 1.4435 / AISI 316L | |
| Czoło aktywne | Stal nierdzewna 1.4435 / AISI 316L | |
| Stopień ochrony | IP68 / IP69K | |
| Masa | 86 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
