NCB3-14GM65-E2-D-V1 - 213969
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort, zakres = 3 mm, czoło zabudowane, PNP, 3-przewodowy / normalnie otwarty (NO), 10 ... 30 V DC, konektor M12-4pin, IP68, 0 ... 500 Hz, ciśnienie robocze 500 barów, ciśnienie szczytowe 800 barów
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

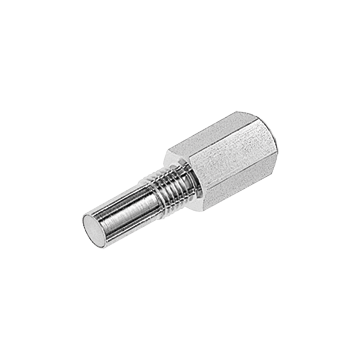

Najważniejsze parametry Inductive sensor NCB3-14GM65-E2-D-V1
- 3 mm czoło zabudowane
- Ciśnienie robocze 500 barów, ciśnienie szczytowe 800 barów
- Do zastosowań w cylindrze hydraulicznym
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 3 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Współczynnik redukcji r Al | 0 | |
| Współczynnik redukcji r Cu | 0 | |
| Współczynnik redukcji r 304 | 0,85 | |
| Współczynnik redukcji r St37 | 1 | |
| Współczynnik redukcji r Mosiądz | 0.15 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Częstotliwość przełączania | 0 ... 500 Hz | |
| Histereza | typ. 10 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 2 V. | |
| Powtórz dokładność | 0,1 mm | |
| Dryft temperaturowy | ± 15% maks. | |
| Prąd pracy | ≤ 200 mA | |
| Prąd zasilania bez obciążenia | ≤ 10 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 10 ms | |
| Ograniczenie danych | ||
| Ciśnienie operacyjne | 500 bar (7252 psi) | |
| Ciśnienie szczytowe | 800 bar (11603.2 psi) | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 80 ° C (-13 ... 176 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 4 piny | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | Ceramiczny | |
| Stopień ochrony | IP68 | |
| Masa | 73 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
