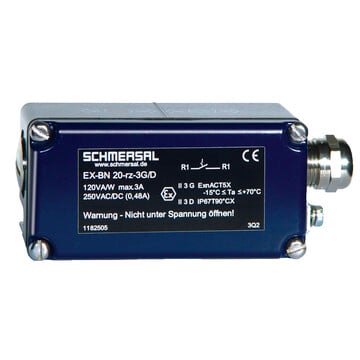

EX-BN 20-10Z-3G/D - 101189041

Magnetyczny wyłącznik kontaktronowy Schmersal, obudowa metalowa 104x52x47 mm, ochrona Ex ATEX 2/22, 1 NO, stopień IP67, prąd styków 3A/250VAC, wytrzymałość 1 mld cykli, montaż śrubowy, zasięg do 45 mm.


Dodaj do porównania Usuń z porównania

159,20 €

195,82 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry EX-BN 20-10Z-3G/D 101189041

  • 1 Kontaktrony
  • Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
  • Aluminiowa obudowa
  • 104 mm x 52 mm x 47 mm
  • Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika.
  • Zasada bezkontaktowa
  • połączenie śrubowe
Klucz zamówieniowy
Oznaczenie typu produktu EX-BN 20-10Z-3G/D
Numer artykułu (Numer katalogowy) 101189041
EAN (European Article Number) 4030661345871
eCl@ss number, version 12.0 27-27-43-02
eCl@ss number, version 11.0 27-27-01-05
Numer eCl@ss, wersja 9.0 27-27-01-05
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Ochrona przeciwwybuchowa
Ochrona przeciwwybuchowa: Przepisy EN IEC 60079-0,EN IEC 60079-15,EN 60079-31
Strefy ochrony przeciwwybuchowej 2,22
Kategoria ochrony przeciwwybuchowej 3G,3D
Oznakowanie ochrony przeciwwybuchowej <span class="symbol">D</span> II 3G Ex nC IIC T5 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T90°C Dc X
Deklaracja producenta ATEX Strefa 2 i 22
Właściwości ogólne
Zasada działania Napęd magnetyczny
Obudowa prostokątne
Materiał obudowy Odlew ciśnieniowy z metalu lekkiego, lakierowany
Obszar aktywny Metal
Ciężar brutto 315 g
Dane ogólne - właściwości
magnes ustalający początkowe ustawienie zestyków Tak
Liczba zestyków NO 1
Dane mechaniczne
Płaszczyzny aktywujące z boku
Obszar aktywny boczne
Element aktywujący Magnes
Żywotność mechaniczna, najmniejszy 1 000 000 000 operacji
Energia uderzenia, maksimum 4 J
Szybkość najazdu, maksimum 18 m/s
Mechanical data - Switching distances according EN IEC 60947-5-3
Odległość wyłączania 12 mm ... 45 mm
Uwaga (odległość przełączania Sn) Odległość zadziałania do 45 mm w zależności od zastosowanego magnesu i wersji czujnika.
Powtarzalność R 0,3 mm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój przewodu dławiczek, najmniejszy 6 mm
Przekrój przewodu dławiczek, maksimum 10 mm
Dane mechaniczne - Wymiary
Długość czujnika 47 mm
Szerokość czujnika 104 mm
Wysokość czujnika 52 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -15 ... +70 °C
Storage and transport temperature -25 ... +70 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 55 Hz, amplituda 1 mm
odporność na uderzenie 30 g / 11 ms
odporność na wibracje 50 g, drgania sinusoidalne
Dane elektryczne
Napięcie przełączania, maksymalne 250 VAC
Napięcie przełączania, maksimum 250 VDC
Prąd przełączenia, maksimum 3 A
Zdolność przełączania, maksimum 120 W
Zdolność przełączania, maksimum 120 VA
Element przełączający Zestyk normalnie otwarty (NO)
Czas przełączania, minimalne 0,3 ms
Czas przełączania, maksimum 0,6 ms
Dane elektryczne - wyjście cyfrowe
Wykonanie Kontaktrony
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.,Gwintowana dławica z certyfiaktem Ex
Akcesoria
Zalecenie (aktywator) 2x BP 10,2x BP 15/2,BP 20,BP 31,BP 11,BP 12,BP 21,BE 20
Note
Uwaga (informacje ogólne) Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N).
