UB400-F77-E0-V31 - 252738

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Wersja
Czujnik ultradźwiękowy
Wymiary/ Średnica
20x32x12 mm
Podłączenie elektryczne
konektor M8
Stopień ochrony
IP67
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Standardowe aplikacje
Zasilanie
20-30 VDC
Funkcja wyjścia
NPN/NO
Strefa działania
sn=25-400 mm
Obudowa
Kostkowa

Podstawowe parametry
Zakres pomiarowy 25 ... 400 mm
Ustawialny zakres 40 ... 400 mm
Strefa niewykrywania 0 ... 25 mm
Obiekt dla którego określano strefy pomiarowe 20 mm x 20 mm
Częstotliwość przetwornika około 300 kHz
Klasyfikacja nominalna
Opóźnienie czasowe do gotowości ≤ 150 ms
Limit transmisji
Dopuszczalna długość przewodów max. 300 m
Wskaźnik zadziałania
żółty LED stan przełączania i miganie: Przycisk uczący
Parametry elektryczne
Zakres napięcia zasilania 24 V DC
Napięcie zasilania 20 ... 30 V DC , ripple 10 %SS ; 12 ... 20 V DC czułość zmniejsza się do 90 %
Konsumpcja bez obciążenia ≤ 20 mA
Wejście
Typ wejścia 1 wejście programowalne
Level stan niski : 0 ... 0.7 V (Przycisk uczący aktywny)
stan wysoki : UB lub otwarte wejście (Przycisk uczący nieaktywny)
Impedancja wejścia 16 k?
Długość impulsu ≥ 3 s
Wyjście
Typ wyjścia 1 wyjście przełączające E0, NPN, NO
Max. obciążenie wyjścia 200 mA , zabezpieczenie przed krótkim zwarciem / przeciążeniem
Spadek napięcia ≤ 2 V
Opóźnienie włączania ≤ 75 ms
Powtarzalność ± 1 mm
Częstotliwość przełączania   5 Hz
Histereza typ. 4 mm
prąd poza zakresem ≤ 0.01 mA
Dryft temperaturowy + 0.17 %/K
Zgodność ze standardami i dyrektywami
Deklaracja zgodności
Standardy EN 60947-5-2:2007+A1:2012
IEC 60947-5-2:2007 + A1:2012
Aprobaty i certyfikaty
UL approval cULus Listed, podstawowe aprobaty i dopuszczenia
CCC approval CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V
Warunki środowiskowe
Temperatura otoczenia -25 ... 70 °C (-13 ... 158 °F)
Temperatura składowania -40 ... 85 °C (-40 ... 185 °F)
Odporność na wstrząsy 30 g , 11 ms cykl
Odporność na udary 10 ... 55 Hz , Amplituda ± 1 mm
Specyfikacja mechaniczna
Podłączenie elektryczne konektor M8 , 4-pin
Stopień ochrony IP67
Materiał
Obudowa Polycarbonate
Materiał aktywnej membrany mieszanka żywicy epoksydowej / szklanej; pianka poliuretanowa
Sposób montażu dowolny
Ciężar 10 g
Moment dokręcania, śruby max. 0.2 Nm

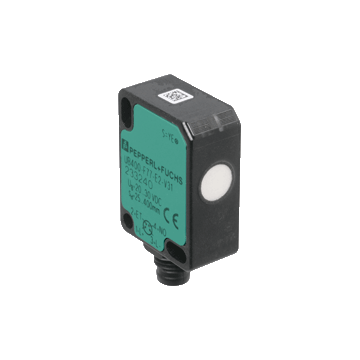

Zdjęcie poglądowe 252738 - UB400-F77-E0-V31.jpg
Rysunek techniczny
Karta katalogowa 252738 - UB400-F77-E0-V31.pdf
