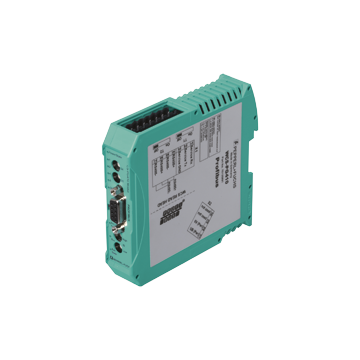

WCS-PG410 - 70100861

Moduł interfejsu WCS interfejs Profibus firmy Pepperl+Fuchs, możliwość podłączenia do 4 głowic odczytu, montaż na szynie DIN, zintegrowany przełącznik powiększony zakres pomiarowy do 629 m2

WCS-PG410 - 70100861

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

3 829,00 zł

4 709,67 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry WCS interface module WCS-PG410
  • Można podłączyć do 4 głowic odczytowych
  • Montaż na szynie DIN
  • Zintegrowany przełącznik
  • Interfejs PROFIBUS
  • Długość pomiaru maks. 629 m

Opis produktu
Moduł interfejsu WCS Profibus
Ogólne specyfikacje
Instalacja Montaż na szynie DIN
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF d 180 a
Czas misji (T M ) 10 a
Pokrycie diagnostyczne (DC) 0 %
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Pobór mocy ≤ 3,6 W (bez głowic odczytowych)
Interfejs 1
Połączenie z Układ sterowania
Typ interfejsu PROFIBUS DP V1
Szybkość transmisji max. 12 MBit / s, automatyczne wykrywanie prędkości transmisji
Format wyjściowy danych kod binarny
Rezystor końcowy magistrali przełączny
Interfejs 2
Połączenie z WCS czyta głowy
Podłączane głowice odczytu WCS ...- LS121, WCS ...- LS221, WCS3B-LS1 / 2 ** ES z opcją ES (protokół rozszerzony do 628 m)
Typ interfejsu RS-485
Metoda transmisji półdupleks
Szybkość transmisji 62,5 kBit / s
Rezystor końcowy RS485 przełączny
Cykl odświeżania głowicy odczytu 1 ms / 10 ms (z rozszerzoną głowicą odczytu WCS)
Standardowa zgodność
Emitowane zakłócenia EN 55011, cl. A: 2007
Odporność na hałas EN 61000-6-2:2005
Aprobaty i certyfikaty
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V.
Warunki otoczenia
Temperatura robocza -40 ... 85 ° C (-40 ... 185 ° F), bez kondensacji wilgoci
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Wilgotność względna ≤ 80%
Specyfikacja mechaniczna
Rodzaj połączenia Interfejs 1: 9-stykowe złącze Sub-D
Interfejs 2: podłączenie zacisków ≤ 2,5 mm 2
Interfejs 3: Podłączenie zacisków, 2-stykowe
Szerokość obudowy 23 mm
Wysokość obudowy 100 mm (bez wtykowego złącza śrubowego)
111 mm (w tym wtykowe złącze śrubowe)
Głębokość obudowy 117 mm
Stopień ochrony IP20
Materiał plastikowy
Pozycja montażowa dowolna pozycja
Masa około 130 g
System Classcode
ECLASS 13.0 27270991
ECLASS 12.0 27270991
ECLASS 11.0 27270791
ECLASS 10.0.1 27270791
ECLASS 9.0 27270791
ECLASS 8.0 27270791
ECLASS 5.1 27270791
ETIM 9.0 EC001852
ETIM 8.0 EC001852
ETIM 7.0 EC001852
ETIM 6.0 EC001852
ETIM 5.0 EC001852
UNSPSC 12.1 41111945
