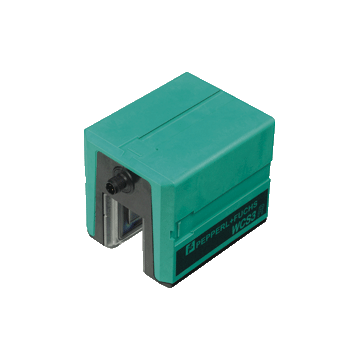

WCS3R-LS310-Y211384 - 211384
Głowica optyczna odczytu pozycji na szynie kodewej firmy Pepperl+Fuchs, wielkość WCS3, interfejs SSI, zakres temperatury pracy 0 ... 60 ° C, zasilanie 10 - 30 VDC, podłącznie M12-8pin, IP54
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
Opisy produktu
Najważniejsze parametry głowicy odczytu WCS3R-LS310-Y211384
- Interfejs SSI
- Bezdotykowy enkoder położenia absolutnego
- Automatyczne wykrywanie gromadzenia się brudu
| Opis produktu | ||
|---|---|---|
| Głowica odczytu, interfejs SSI, kod binarny | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Prędkość przejścia | ≤ 4 m / s | |
| Skala | max. 152 m | |
| Luźne tolerancje dla szyny kodowej | poziomo: 31 mm ( ± 15.5 mm ) pionowo: 28 mm ( ± 14 mm ) |
|
| Rozdzielczość | ± 0,6 mm (833,3 pozycji / m) | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik przepływu danych | Żółta dioda LED: aktywna komunikacja danych | |
| Wskaźnik błędu | Czerwona dioda LED miga: odczyt głowicy poza szyną kodową ciągłe świecenie: wewnętrzny test diagnostyczny nie powiódł się |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Pobór mocy | 2 VA |
|
| Interfejs | ||
| Typ interfejsu | Interfejs SSI | |
| Kod wyjściowy danych | kod binarny, 25 bitów | |
| Częstotliwość zegara | 100 ... 1000 kHz | |
| Standardowa zgodność | ||
| Emitowane zakłócenia | DIN EN 61000-6-4 | |
| Odporność na zakłócenia | DIN EN 61000-6-2 | |
| Odporność na wstrząsy | DIN EN 60068-2-27, pół sinus 30 g, 18 ms | |
| Odporność na wibrację | DIN EN 60068-2-6, sinusoidalny, 5 g, 10 - 2000 Hz, 10 cykli | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CSA | Certyfikacja cCSAus, Zastosowania ogólne Źródło zasilania klasy 2 |
|
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura robocza | 0 ... 60 ° C (32 ... 140 ° F) |
|
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Wilgotność względna | 90%, bez kondensacji | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 8-stykowe złącze M12 x 1 | |
| Stopień ochrony | IP54 | |
| Materiał | ||
| Obudowa | ABS, PC (poliwęglan) | |
| Masa | 500 g | |
| Informacje ogólne | ||
| Informacje dotyczące zamawiania | Płyta montażowa w komplecie z dostawą | |
