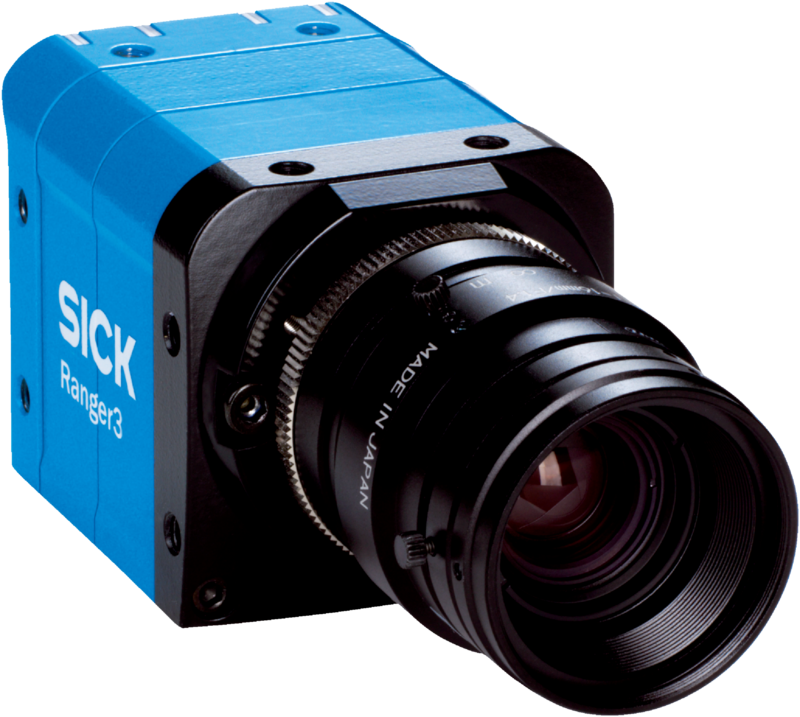

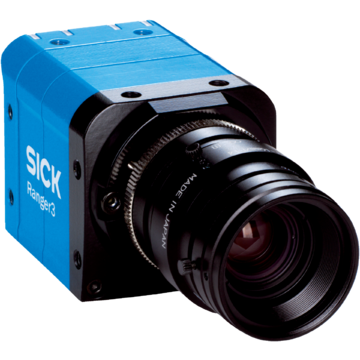

V3DR3-40NE31111 - 1105757
Kamera 3D SICK, Ranger3, pomiar 3D, rozdzielczość sensora 2560 x 832 px, do kontroli jakości i pomiarów konturów, GigE Vision, do 20 000 profili 3D/s, Global-Shutter, C-Mount.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Systemy wizyjne, Ranger3, V3DR3-40NE31111, Wersja produktu: Ranger3-40, Częstotliwość skanowania/odświeżania: 20.000 profili 3D/s, w AOI, 2.500 profili 3D/s, Pełny format, Obiektyw: C-Mount
| Cechy | ||
|---|---|---|
| Technologia | Triangulacja 3D | |
| Streaming | Tak | |
| Technologia Shutter | Global-Shutter | |
| Przykładowe pole widzenia | W zależności od zastosowanego obiektywu | |
| Tryb oświetlenia | Liniowa HDR |
|
| Podświetlenie | Zamawiany osobno jako wyposażenie dodatkowe | |
| Synchronizacja danych | Na bieżąco, na sygnał enkodera, zewnętrznie sterowana | |
| Pomiar 3D | Tak | |
| Pomiar światła rozproszonego | Tak | |
| Pomiar odbicia światła | Tak | |
| Zakres widma | 400 nm ... 950 nm | |
| Obiektyw | ||
| Format optyczny | 1″ | |
| Wskazówka | Zamawiany osobno jako wyposażenie dodatkowe | |
| Zadanie | Wykrywać - Obiekty standardowe Mierzyć - Wymiary, kontur i objętość Monitorować i kontrolować - Jakość Określać pozycję - Określenie pozycji 3D |
|
| Mechanika/elektryka | ||
| Typ przyłącza | Napięcie – I/O: M12, wtyk 17-pinowy Gigabit Ethernet: M12, gniazdo wtykowe 8-pinowe, kodowanie X |
|
| Materiał, przyłącza | M12: niklowany mosiądz | |
| Napięcie zasilające | 24 V DC, ± 20 % | |
| Pobór mocy | 12 W | |
| Pobór prądu | ≤ 1,5 A | |
| Stopień ochrony | IP20 IP65, z osłoną ochronną ProFlex IP67, z osłoną ochronną ProFlex |
|
| Materiał obudowy | Aluminium | |
| Kolor obudowy | Niebieski, lakierowanie proszkowe | |
| Masa | 330 g | |
| Wymiary (dł. x szer. x wys.) | 77 mm x 55 mm x 55 mm | |
| Wydajność | ||
| Właściwości czujnika | ||
| Rozdzielczość czujnika | 2560 px x 832 px | |
| Rozmiar piksela | 6 µm x 6 µm | |
| Czujnik obrazu | Czujnik CMOS firmy SICK z technologią ROCC, M30 | |
| Częstotliwość skanowania/odświeżania | 20.000 profili 3D/s, w AOI 2.500 profili 3D/s, Pełny format |
|
| Rozdzielczość czujnika | 2560 px x 832 px | |
| Maksymalna rozdzielczość pionowa 3D | 16 bitów, 1/16 subpiksela | |
| Interfejsy | ||
| Ethernet | ||
| Uwaga | Standard GigE Vision | |
| Prędkość przesyłania danych | 1.000 Mbit/s | |
| Program konfiguracyjny | Ranger3 Studio | |
| System operacyjny | Windows 7, Windows 10 | |
| Interfejs programowania (API) | GenAPI | |
| Wejście cyfrowe | 4 x WYSOKI = 10 V ... 28,8 V | |
| Wyjście cyfrowe | 2 x TTL | |
| Interfejs dla enkodera | RS-422 | |
| Dane dotyczące otoczenia | ||
| Odporność na udary | 15 g, 3 x 6 kierunków | |
| Obciążenie przez drgania | 5 g, 58 Hz ... 150 Hz | |
| Temperatura otoczenia pracy | 0 °C ... +50 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27310205 | |
| ECLASS 5.1.4 | 27310205 | |
| ECLASS 6.0 | 27310205 | |
| ECLASS 6.2 | 27310205 | |
| ECLASS 7.0 | 27310205 | |
| ECLASS 8.0 | 27310205 | |
| ECLASS 8.1 | 27310205 | |
| ECLASS 9.0 | 27310205 | |
| ECLASS 10.0 | 27310205 | |
| ECLASS 11.0 | 27310205 | |
| ECLASS 12.0 | 27310205 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 43211731 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| GigE Vision | Tak | |
| GenICam | Tak | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.472 kg | |
| Masa jednostkowa netto | 0.472 kg | |
| Jednostka objętości | 2916 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084457548 | |
