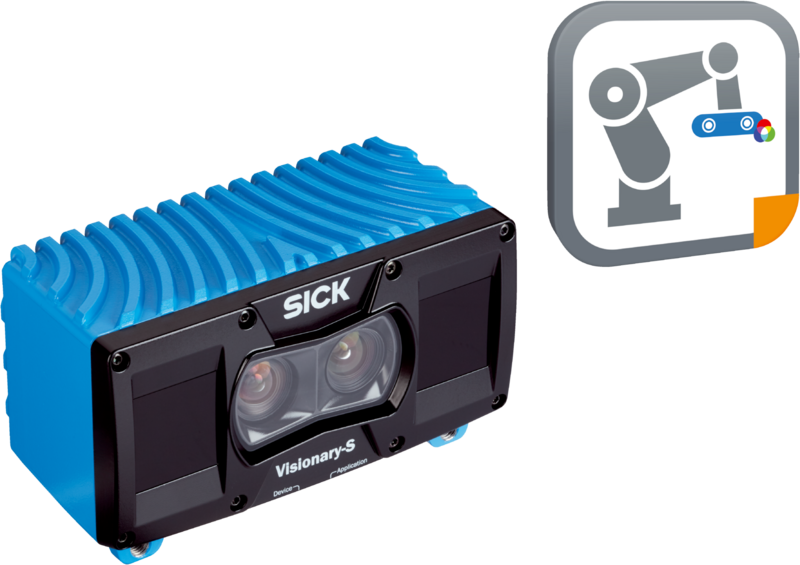

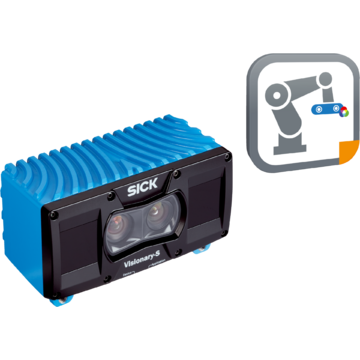

PALLOC-VS - 1139985
Czujnik 3D SICK dla robotów, stereoskopia, Deep Learning, dokładność lokalizacji <5 mm/<1°, rozdzielczość 640x512 px, zakres 1,2–3,5 m, pole widzenia 60°×50°, IP67, ARM Cortex A72, GigE Vision.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Systemy sterowania ruchem robotów, Visionary-S, PALLOC-VS, Dokładność lokalizacji: < +/- 5 mm i < +/- 1° (typowo), Kalibracja: tak, Wymiary, system (dł. x szer. x wys.): 162 mm x 93 mm x 78 mm (bez żeber chłodzących)
| Cechy | ||
|---|---|---|
| Wersja produktu | Visionary-S AP | |
| Przykładowe pole widzenia | 1,6 m x 1,3 m | |
| Klasa lasera | 1 (IEC 60825-1:2014) EN 60825-1:2014+A11:2021 |
|
| Zasada lokalizacji | Sieci neuronowe Deep Learning | |
| Cechy systemu | Autonomiczny czujnik na bazie funkcji Deep Learning do lokalizacji części z kolorowym obrazowaniem 3D | |
| Technologia | Stereoskopia zdjęć 3D | |
| Odstęp roboczy | 1,2 m ... 3,5 m | |
| Kąt detekcji | 60° x 50° | |
| Rozdzielczość kątowa | 0,094° x 0,098° | |
| Oświetlenie | Zintegrowany | |
| Kolor oświetlenia | Podczerwień, Laser, światło niewidzialne, 808 nm | |
| Opis | PALLOC SensorApp z wytrenowaną wstępnie siecią neuronową oraz licencją na oprogramowanie, preinstalowana aplikacja na urządzeniu | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 24 V DC ± 15 % | |
| Pobór mocy | 19 W, typowy (bez wejść/wyjść cyfrowych) | |
| Kolor obudowy | Niebieski, czarny | |
| Wymiary, system (dł. x szer. x wys.) | 162 mm x 93 mm x 78 mm (bez żeber chłodzących) | |
| Masa | 1,7 kg, bez żeber chłodzących | |
| Stopień ochrony | IP67 | |
| Klasa ochrony | III | |
| Przyłącza | Zasilanie / I/O: M12, 17-pinowe, kodowanie A Gigabit Ethernet: M12 8-pinowe, kodowanie X |
|
| Wartość szczytowa prądu | 3 A | |
| Wydajność | ||
| Czas lokalizacji | 1 s (Fast Mode, robot zamontowany w odległości 1,2 m) 3 s (Long distance Mode, montaż stacjonarny w odległości 1,5 do 3,5 m) |
|
| Wielkość części | > 100 x 100 mm w odległości 1,2 m > 250 x 250 mm w odległości 3,5 m |
|
| Liczba pikseli | 640 px x 512 px | |
| Procesor | 1,2 GHz, 4 × ARM Cortex A72 | |
| Interfejsy | ||
| Interfejs użytkownika | Serwer sieciowy | |
| Wskazania optyczne | 2 Diody LED sygnalizujące stan | |
| Zapis i odczyt danych | Zapis obrazów i danych przy użyciu karty pamięci microSD i zewnętrznego serwera FTP | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | 0 °C ... +40 °C, bez żeber chłodzących | |
| Temperatura otoczenia podczas przechowywania | –20 °C ... +70 °C | |
| Odporność na udary | EN 60068-2-27 | |
| Odporność na drgania | EN 60068-2-6, EN 60068-2-64 | |
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-2:2005-08, EN 61000-6-3:2007-01 | |
| Ogólne wskazówki | ||
| Wstępna kalibracja | Tak | |
| Montaż | Robot lub czujnik zamontowany stacjonarnie | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27381501 | |
| ECLASS 5.1.4 | 27381501 | |
| ECLASS 6.0 | 27381590 | |
| ECLASS 6.2 | 27381590 | |
| ECLASS 7.0 | 27381590 | |
| ECLASS 8.0 | 27381590 | |
| ECLASS 8.1 | 27381590 | |
| ECLASS 9.0 | 27381590 | |
| ECLASS 10.0 | 27381590 | |
| ECLASS 11.0 | 27381591 | |
| ECLASS 12.0 | 27381591 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.992 kg | |
| Masa jednostkowa netto | 1.992 kg | |
| Jednostka objętości | 8960 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084544040 | |
