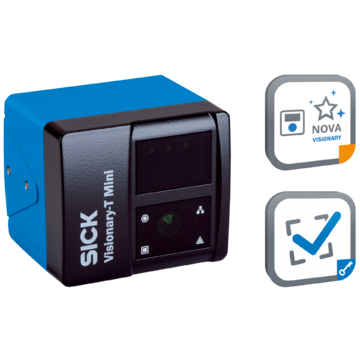

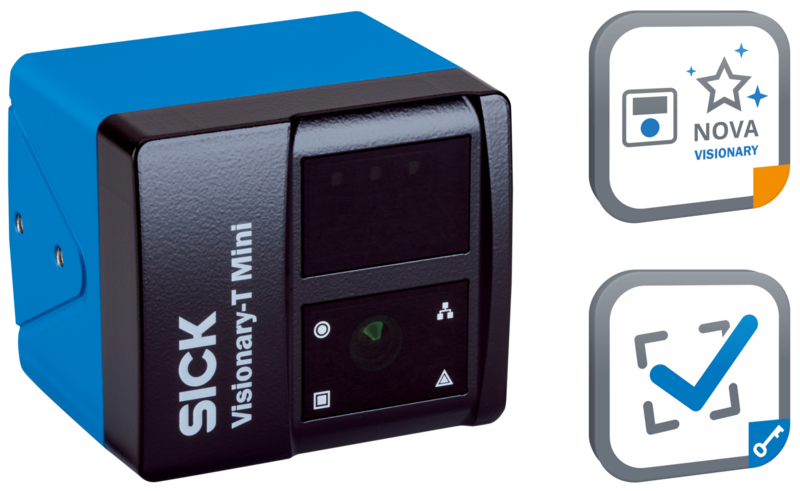

V3S145-1AAAABA NOVA QI - 1138470
Programowalny system wizyjny 3D SICK, time-of-flight, zintegrowana kontrola jakości, CMOS 512x424, pole widzenia 70°x60°, klasa lasera 1, filtracja danych, IP65/IP67/IP69, ARM 1,8 GHz, licencja Quality Inspection.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Systemy wizyjne, Visionary-T Mini, V3S145-1AAAABA NOVA QI, Wersja produktu: Visionary-T Mini AP, Zintegrowana aplikacja: Zainstalowana aplikacja SICK Nova Visionary-T Mini SensorApp wraz z licencją Quality Inspection umożliwia kontrolę obecności oraz jakości za pomocą systemu wizyjnego 3D. Dane są przetwarzane wewnątrz urządzenia. Aplikację SICK SensorApp można odinstalować., Odstęp roboczy: ? 16 m, Klasa lasera: 1, Częstotliwość skanowania/odświeżania: ? 30 fps, Liczba pikseli: 512 px x 424 px, Kąt detekcji: 70° x 60°, Materiał szybki przedniej: PMMA
| Cechy | ||
|---|---|---|
| Technologia | Technologia zdjęć time-of-flight 3D | |
| Programowalny | Tak | |
| Konfigurowany | Tak | |
| Wstępnie skalibrowany | Tak | |
| Zintegrowana aplikacja | Zainstalowana aplikacja SICK Nova Visionary-T Mini SensorApp wraz z licencją Quality Inspection umożliwia kontrolę obecności oraz jakości za pomocą systemu wizyjnego 3D. Dane są przetwarzane wewnątrz urządzenia. Aplikację SICK SensorApp można odinstalować. | |
| SensorApp | Nova Visionary-T Mini, Z licencją Quality Inspection License, do kontroli obecności i jakości. | |
| Zawarta licencja | Quality Inspection License | |
| Typ licencji | Oprogramowanie jest udostępniane na zasadzie licencji do urządzenia. Licencja jest każdorazowo powiązana z określonym identyfikatorem sprzętowym. | |
| Okres licencji | Licencja jest udzielana bez ograniczenia czasowego. | |
| Odstęp roboczy | ≤ 16 m | |
| Pole widzenia | ||
| 70° x 60° | ||
| Rozdzielczość kątowa | 0,14° x 0,14° | |
| Podświetlenie | Zintegrowany | |
| Kolor oświetlenia | Podczerwień, Laser, światło niewidzialne, 855 nm, ± 5 nm | |
| Klasa lasera | 1, P0 3) EN 60825-1:2014+A11:2021 |
|
| Zadanie | Wykrywać - Obiekty standardowe Mierzyć - Wymiary, kontur i objętość Mierzyć - Poziom napełnienia Mierzyć - Liczba Monitorować i kontrolować - Jakość Określać pozycję - Określenie pozycji 3D |
|
| Mechanika/elektryka | ||
| Typ przyłącza | Wtyczka M12, 8-pinowa, kodowanie A Gigabit Ethernet: M12 8-pinowe, kodowanie X |
|
| Napięcie zasilające | 24 V DC | |
| Pobór mocy | Typ. 12 W, bez wejść/wyjść cyfrowych | |
| Wartość szczytowa prądu | 2 A | |
| Stopień ochrony | IP65 IP67 IP69 |
|
| Klasa ochrony | III | |
| Kolor obudowy | Niebieski, czarny | |
| Materiał szybki przedniej | PMMA | |
| Masa | 520 g | |
| Wymiary (dł. x szer. x wys.) | 80 mm x 70 mm x 77 mm | |
| Wydajność | ||
| Liczba pikseli | ||
| 512 px x 424 px | ||
| Procesor | 1,8 GHz, 4 × ARM Cortex | |
| Częstotliwość skanowania/odświeżania | ≤ 30 fps | |
| Czas ekspozycji | ||
| ≤ 10 ms | ||
| Powtarzalność | Ok. 0,8 mm, przy odstępie roboczym 1 m Ok. 5 mm, przy odstępie roboczym 7 m |
|
| Opóźnienie przy włączaniu | Ok. 20 s Opóźnienie włączenia może się znacznie zwiększyć w przypadku temperatur otoczenia poniżej 0°C. | |
| Czas odpowiedzi | Ok. 50 ms | |
| Tryb współistnienia kamery | Automatyczny | |
| Interfejsy | ||
| Ethernet | ||
| Uwaga | Dane są specyficzne dla danego zastosowania lub mogą być zdefiniowane w aplikacjach opracowanych przez użytkownika. | |
| Program konfiguracyjny | Nova Visionary-T Mini, SICK AppManager, SICK AppStudio, Interfejs WWW, interfejs telegramu | |
| Wejścia/wyjścia cyfrowe | 6 Maksymalny prąd na wyjście cyfrowe 100 mA. Maksymalny prąd całkowity na wszystkich wyjściach cyfrowych ≤ 500 mA. Spadek napięcia na wyjściu dla 100 mA Zabezpieczenie przeciwzwarciowe. |
|
| Wskazania optyczne | 4 Diody LED sygnalizujące stan | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | IEC 61000-6-4:2018 / EN IEC 61000-6-4:2019, IEC 61000-6-2:2005 / EN 61000-6-2:2005 / IEC 61000-6-2:2016 / EN IEC 61000-6-2:2019 | |
| Odporność na drgania | 5 g, 10 Hz, 500 Hz (IEC 60068-2-6:2008, IEC 60068-2-64:2008) | |
| Odporność na wstrząsy | 30 g, 11 ms (IEC 60068-2-27:2008) | |
| Temperatura otoczenia pracy | –10 °C ... +50 °C | |
| Temperatura składowania | –20 °C ... +80 °C | |
| Temperatura obudowy kamery | –10 °C ... +65 °C, Jeśli nie jest zapewnione wystarczające odprowadzanie ciepła (połączenie mechaniczne, wentylacja itp.), radiatory (patrz Akcesoria) mogą utrzymywać temperaturę obudowy poniżej maksimum 65°C. | |
| Wilgoć/ciepło | +25 °C ... +55 °C, 95 % wzgl. wilg. pow., (EN 60068-2-30:2005) | |
| Względna wilgotność powietrza | ≤ 95 % wzgl. wilg. pow., bez kondensacji | |
| Odporność na światło zewnętrzne | ≤ 50 klx | |
| Licencje | ||
| Zawarta licencja | Quality Inspection License | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27310205 | |
| ECLASS 5.1.4 | 27310205 | |
| ECLASS 6.0 | 27310205 | |
| ECLASS 6.2 | 27310205 | |
| ECLASS 7.0 | 27310205 | |
| ECLASS 8.0 | 27310205 | |
| ECLASS 8.1 | 27310205 | |
| ECLASS 9.0 | 27310205 | |
| ECLASS 10.0 | 27310205 | |
| ECLASS 11.0 | 27310205 | |
| ECLASS 12.0 | 27310205 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 43211731 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.770 kg | |
| Masa jednostkowa netto | 0.77 kg | |
| Jednostka objętości | 4894.032 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084542800 | |
