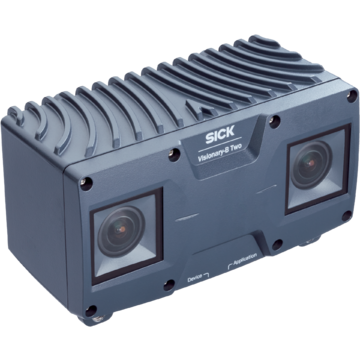

V3S146-1AAAAAA - 1133032

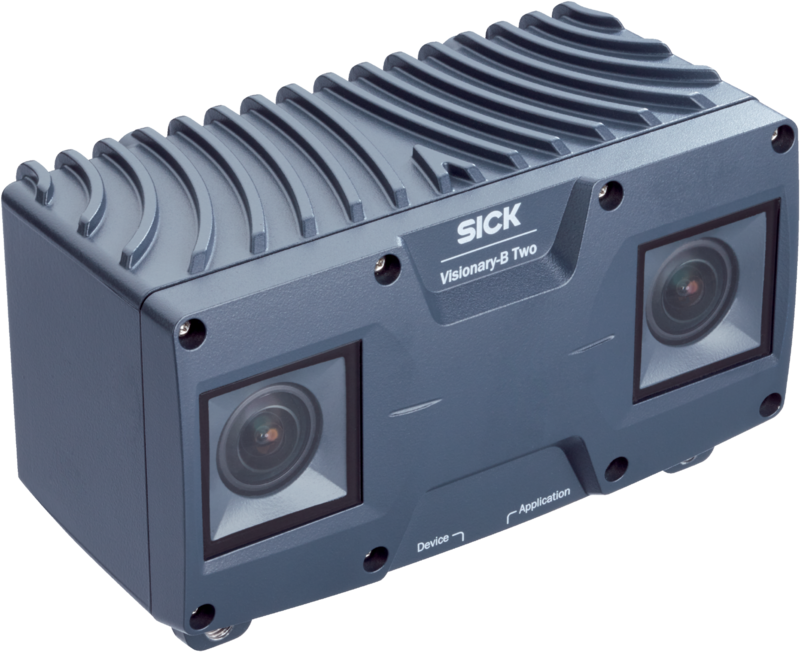

Kamera stereo 3D SICK Visionary-B Two do pojazdów, CMOS 1024x576, pole widzenia do 130°x105°, skan do 30 fps, zakres 0,28–37 m, IP67/IP69/IPX9K, GigE Vision, zasilanie 10–57 V DC.
Parametry produktu
                    Czas dostawy gdy brak na magazynie

                                                                    2-3 tygodnie

                    Gwarancja

                                                                    12

                    Producent
                Opisy produktu
Systemy wizyjne, Visionary-B Two, V3S146-1AAAAAA, Zakres pracy: 0,28 m ... 16 m, 0,65 m ... 37 m, Rozdzielczość czujnika: 1.024 px x 576 px, Częstotliwość skanowania/odświeżania: ? 30 fps, Kąt detekcji: 130° x 105°, 90° x 60°
| Cechy | ||
|---|---|---|
| Technologia | Stereoskopia zdjęć 3D | |
| Programowalny | Tak | |
| Streaming | Tak | |
| Konfigurowany | Tak | |
| Wstępnie skalibrowany | Tak | |
| Technologia Shutter | Global-Shutter | |
| Zakres pracy | 0,28 m ... 16 m 0,65 m ... 37 m | |
| Pole widzenia | ||
| 130° x 105° (przełączany) 90° x 60° | ||
| Tryb oświetlenia | Automatyczne lub ręczne Pojedyncze lub wielokrotne (HDR) | |
| Zadanie | Wykrywać - Obiekty standardowe Mierzyć - Wymiary, kontur i objętość Zabezpieczać obiekty - Pojazdy Identyfikować - Klasyfikować Określać pozycję - Określenie pozycji 3D | |
| Mechanika/elektryka | ||
| Typ przyłącza | Zasilanie / I/O: M12, 17-pinowe, kodowanie A Gigabit Ethernet: M12 8-pinowe, kodowanie X | |
| Napięcie zasilające | 10 V DC ... 57 V DC | |
| Pobór mocy | ≤ 13 W | |
| Wartość szczytowa prądu | 1,6 A | |
| Napięcie wyjściowe | 9 V ... 57 V | |
| Prąd wyjściowy | ||
| ≤ 100 mA | ||
| Stopień ochrony | IP67, IP69, IPX9K | |
| Klasa ochrony | III | |
| Kolor obudowy | Antracyt | |
| Masa | 1,5 kg | |
| Odległość podstawowa | 112 mm | |
| Wymiary (dł. x szer. x wys.) | 162 mm x 96,6 mm x 79,3 mm | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 33,2 lat(a) | |
| Wydajność | ||
| Właściwości czujnika | ||
| Rozdzielczość czujnika | 1.024 px x 576 px | |
| Procesor | 1,2 GHz, 4 × ARM Cortex A72 | |
| Częstotliwość skanowania/odświeżania | ≤ 30 fps | |
| Dokładność pomiaru (typowa) | Ok. 5 mm, przy odstępie roboczym 1 m Ok. 80 mm, przy odstępie roboczym 4 m Ok. 300 mm, przy odstępie roboczym 8 m Ok. 700 mm, przy odstępie roboczym 12 m Ok. 1.200 mm, przy odstępie roboczym 16 m Ok. 2 mm, przy odstępie roboczym 1 m Ok. 35 mm, przy odstępie roboczym 4 m Ok. 140 mm, przy odstępie roboczym 8 m Ok. 300 mm, przy odstępie roboczym 12 m Ok. 850 mm, przy odstępie roboczym 20 m Ok. 1.300 mm, przy odstępie roboczym 25 m Ok. 2.800 mm, przy odstępie roboczym 37 m | |
| Powtarzalność | Ok. 0,5 mm, przy odstępie roboczym 1 m Ok. 12 mm, przy odstępie roboczym 4 m Ok. 50 mm, przy odstępie roboczym 8 m Ok. 100 mm, przy odstępie roboczym 12 m Ok. 0,6 mm, przy odstępie roboczym 1 m Ok. 6 mm, przy odstępie roboczym 4 m Ok. 30 mm, przy odstępie roboczym 8 m Ok. 60 mm, przy odstępie roboczym 12 m Ok. 260 mm, przy odstępie roboczym 20 m | |
| Opóźnienie przy włączaniu | Ok. 20 s | |
| Czas odpowiedzi | ≥ 70 ms | |
| Interfejsy | ||
| Ethernet | ||
| Uwaga | Gigabit Ethernet (100/1000 Mb/s), Standard GigE Vision® | |
| Funkcja | Interfejs komunikacyjny | |
| Prędkość przesyłania danych | ≤ 1.000 Mbit/s | |
| Program konfiguracyjny | SICK AppStudio, SICK AppManager, SOPASair | |
| System operacyjny | Windows, Linux | |
| Interfejs programowania (API) | Python, C++ GenIStream, GenICam GenTL | |
| Wejście cyfrowe | 2 (Zakres napięcia: 5 V ... 60 V) | |
| Wejścia/wyjścia cyfrowe | 4 Zakres napięcia: 9 V ... 57 V | |
| Wskazania optyczne | 2 Diody LED sygnalizujące stan | |
| Wyprowadzenie danych | Mapa głębokości Obraz 2D (RGB) IMU (Inertial Measurement Unit) Wewnętrzne parametry kamery | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | Maszyny używane w rolnictwie i leśnictwie / EN ISO 14982 Maszyny do robót ziemnych i maszyny budowlane / EN ISO 13766-1 Wózki jezdniowe / EN 12895+A1 | |
| Odporność na drgania | 5 g, 10 Hz ... 500 Hz (IEC 60068-2-6) 4,24 g RMS, 10 Hz ... 250 Hz (IEC 60068-2-64) | |
| Odporność na wstrząsy | 100 g, 6 ms (IEC 60068-2-27) | |
| Temperatura otoczenia pracy | –40 °C ... +60 °C, przy 12 V | |
| Temperatura składowania | –40 °C ... +85 °C | |
| Odporność na światło zewnętrzne | 40 lx ... 300 klx | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27310205 | |
| ECLASS 5.1.4 | 27310205 | |
| ECLASS 6.0 | 27310205 | |
| ECLASS 6.2 | 27310205 | |
| ECLASS 7.0 | 27310205 | |
| ECLASS 8.0 | 27310205 | |
| ECLASS 8.1 | 27310205 | |
| ECLASS 9.0 | 27310205 | |
| ECLASS 10.0 | 27310205 | |
| ECLASS 11.0 | 27310205 | |
| ECLASS 12.0 | 27310205 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 43211731 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | Tak | |
| GigE Vision | Tak | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.837 kg | |
| Masa jednostkowa netto | 1.837 kg | |
| Jednostka objętości | 9860 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084534768 | |
