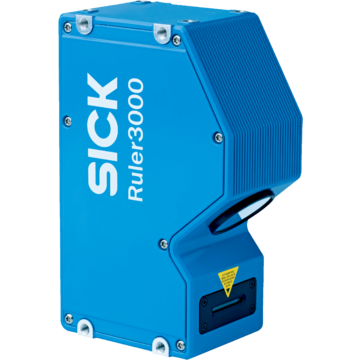

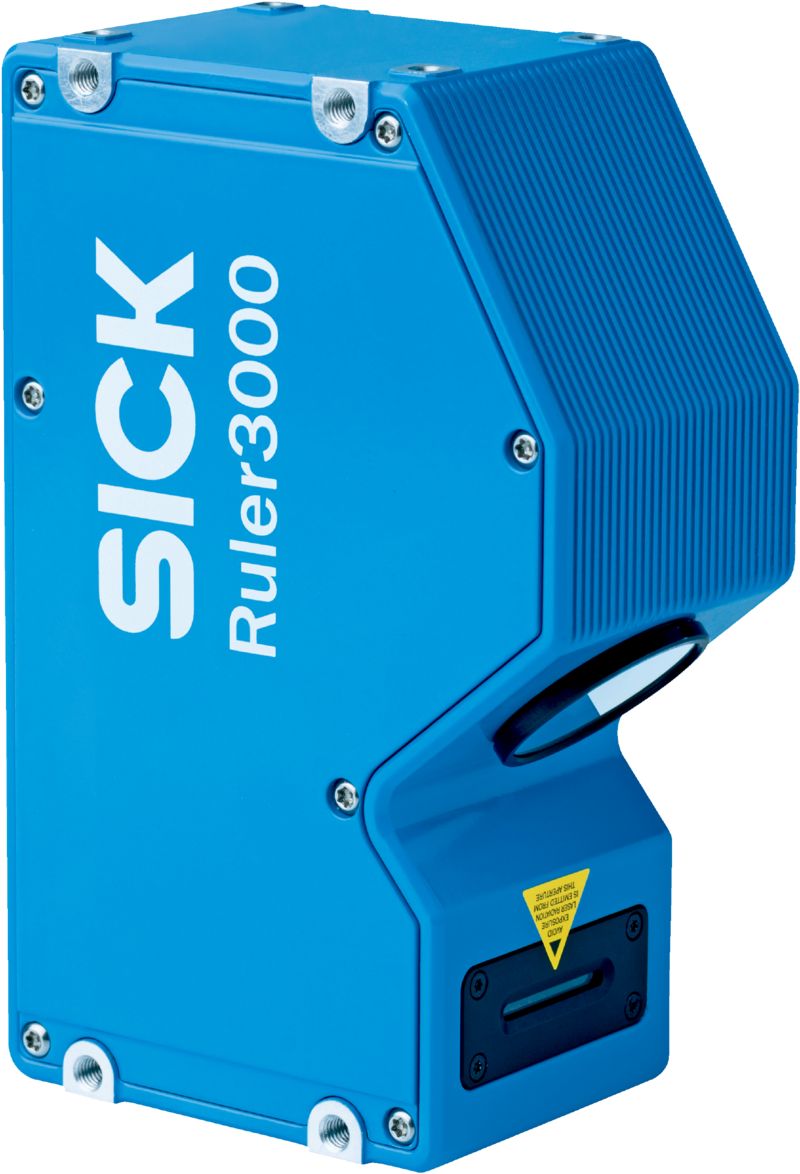

V3DX3-002BR21A - 1126985
Czujnik wizyjny 3D SICK Ruler3000, CMOS ROCC, laser niebieski 450 nm, klasa 3R, zakres pracy 46,7–55,4 mm, rozdzielczość Z 0,8–1 µm, IP65/IP67, pole widzenia 25x6 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Systemy wizyjne, Ruler3000, V3DX3-002BR21A, Wersja produktu: Ruler3002, Odstęp roboczy: 46,7 mm ... 55,4 mm, Wewnętrzne oświetlenie: Kolor niebieski, Laser, widzialne, 450 nm, ± 10 nm, Klasa lasera: 3R, Materiał szybki przedniej: Szkło płaskie z powłoką antyrefleksyjną
| Cechy | ||
|---|---|---|
| Technologia | Triangulacja 3D | |
| Streaming | Tak | |
| Wstępnie skalibrowany | Tak | |
| Technologia Shutter | Global-Shutter | |
| Zakres pracy | 46,7 mm ... 55,4 mm | |
| Przykładowe pole widzenia | 25 mm x 6 mm | |
| Tryb oświetlenia | Liniowa HDR |
|
| Podświetlenie | Zintegrowany | |
| Kolor oświetlenia | Kolor niebieski, Laser, widzialne, 450 nm, ± 10 nm | |
| Klasa lasera | 3R (EN 60825-1:2014+A11:2021; IEC 60825-1:2014, odpowiada standardom wydajności FDA dla produktów laserowych, z wyjątkiem zgodności z normą IEC 60825-1 wyd. 3, według opisu zawartego w dokumencie Laser Notice nr 56 z dnia 8 maja 2019 r.) | |
| Synchronizacja danych | Na bieżąco, na sygnał enkodera, zewnętrznie sterowana | |
| Pomiar 3D | Tak | |
| Pomiar światła rozproszonego | Tak | |
| Pomiar odbicia światła | Tak | |
| Tłumienie światła zewnętrznego | Tak | |
| Adapter Scheimpfluga, zintegrowany | Tak | |
| Szerokość przy minimalnym odstępie roboczym | 25 mm | |
| Szerokość przy maksymalnym odstępie roboczym | 26,6 mm | |
| Maksymalny zakres wysokości | 8,7 mm | |
| Zadanie | Wykrywać - Obiekty standardowe Wykrywać - Poziom napełnienia Mierzyć - Wymiary, kontur i objętość Monitorować i kontrolować - Jakość Określać pozycję - Określenie pozycji 3D |
|
| Mechanika/elektryka | ||
| Typ przyłącza | Napięcie – I/O: M12, wtyk 17-pinowy Gigabit Ethernet: M12, gniazdo wtykowe 8-pinowe, kodowanie X |
|
| Materiał, przyłącza | M12: niklowany mosiądz | |
| Napięcie zasilające | 24 V DC, ± 10 % | |
| Tętnienia resztkowe | ss | |
| Pobór mocy | ≤ 12 W | |
| Pobór prądu | ≤ 1,5 A | |
| Stopień ochrony | IP65 IP67 |
|
| Klasa ochrony | III | |
| Materiał obudowy | Aluminium | |
| Kolor obudowy | Kolor niebieski | |
| Materiał szybki przedniej | Szkło płaskie z powłoką antyrefleksyjną | |
| Masa | 1,08 kg | |
| Wymiary (dł. x szer. x wys.) | 154 mm x 60,3 mm x 100 mm | |
| Wydajność | ||
| Czujnik obrazu | Czujnik CMOS firmy SICK z technologią ROCC, M30 | |
| Częstotliwość skanowania/odświeżania | 46.000 profili 3D/s, w zredukowanym ROI 7.000 profili 3D/s, Pełny format |
|
| Punkty danych/profil | 3.200 | |
| Powtarzalność | 0,3 µm | |
| Typowa rozdzielczość | Rozdzielczość Z (wysokość): 0,8 µm ... 1 µm, rozdzielczość X (szerokość): 11 µm ...12 µm | |
| Interfejsy | ||
| Ethernet | ||
| Uwaga | Standard GigE Vision | |
| Prędkość przesyłania danych | ≤ 1 Gbit/s | |
| Program konfiguracyjny | Stream Setup | |
| System operacyjny | Windows 10 | |
| Interfejs programowania (API) | GenAPI, GenTL, zastrzeżone rozwiązanie SICK GenIStream | |
| Wejścia/wyjścia | 4 x HIGH= 10 V ... 28,8 V, konfigurowany | |
| Interfejs dla enkodera | RS-422 5 V, 2 x HTL single-ended | |
| Dane dotyczące otoczenia | ||
| Odporność na udary | 15 g, 3 cykle na oś | |
| Obciążenie przez drgania | 5 g, 10 Hz ... 150 Hz (EN 60068-2-6) | |
| Temperatura otoczenia pracy | 0 °C ... +40 °C | |
| Temperatura składowania | –30 °C ... +70 °C | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27310205 | |
| ECLASS 5.1.4 | 27310205 | |
| ECLASS 6.0 | 27310205 | |
| ECLASS 6.2 | 27310205 | |
| ECLASS 7.0 | 27310205 | |
| ECLASS 8.0 | 27310205 | |
| ECLASS 8.1 | 27310205 | |
| ECLASS 9.0 | 27310205 | |
| ECLASS 10.0 | 27310205 | |
| ECLASS 11.0 | 27310205 | |
| ECLASS 12.0 | 27310205 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 43211731 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| GigE Vision | Tak | |
| GenICam | Tak | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.560 kg | |
| Masa jednostkowa netto | 1.56 kg | |
| Jednostka objętości | 9072 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Chiny | |
| EAN | 4047084523564 | |
