V3DX3-004BR21A - 1126984

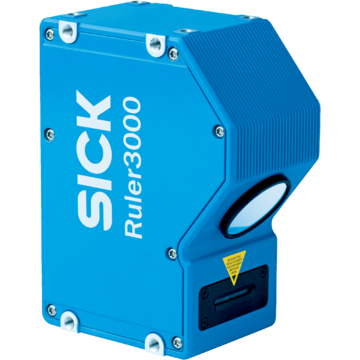

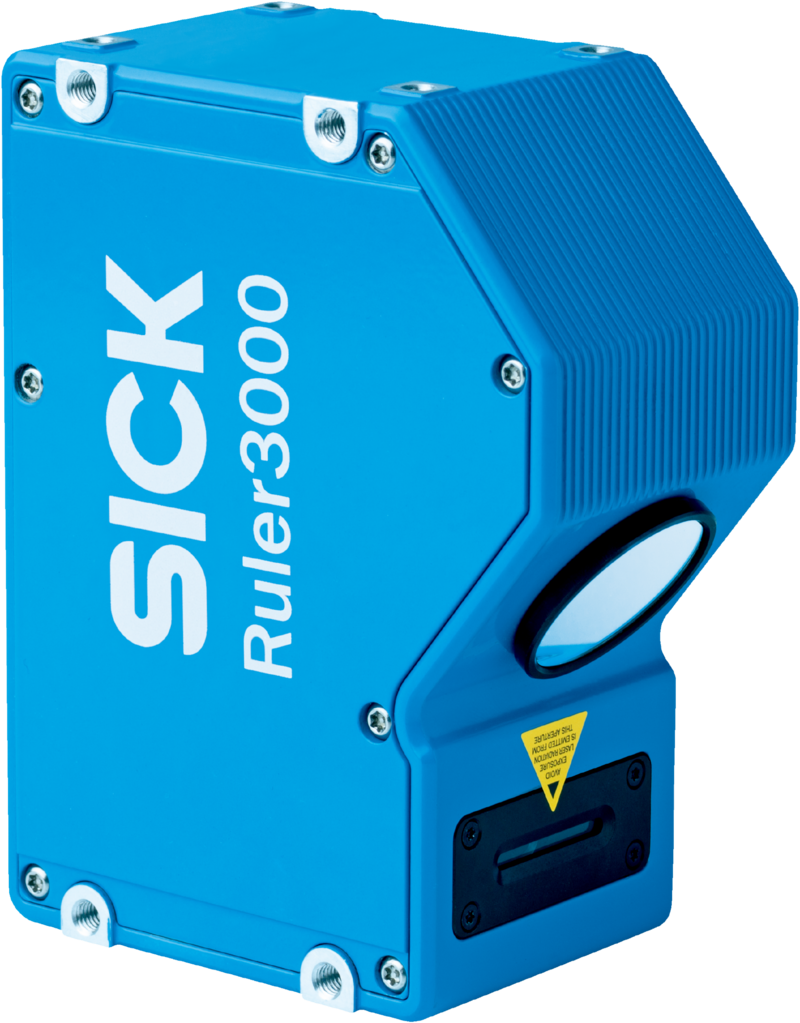

Czujnik 3D SICK Ruler3000, CMOS ROCC, laser niebieski 450 nm, klasa 3R, zakres pracy 54,2–71,8 mm, rozdzielczość Z 1,5–2 µm, IP65/IP67, pole widzenia 40x12 mm.

Kod produktu: V3DX3-004BR21A
Oznaczenie producenta: 1126984
Producent: SICK
Kategoria: Kamery wizyjne 3D

Dodaj do porównania

13 041,00 €

16 040,43 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Systemy wizyjne, Ruler3000, V3DX3-004BR21A, Wersja produktu: Ruler3004, Odstęp roboczy: 54,2 mm ... 71,8 mm, Wewnętrzne oświetlenie: Kolor niebieski, Laser, widzialne, 450 nm, ± 10 nm, Klasa lasera: 3R, Materiał szybki przedniej: Szkło płaskie z powłoką antyrefleksyjną

Cechy
<>Technologia</>		<>Triangulacja 3D</>
<>Streaming</>		<>Tak</>
<>Wstępnie skalibrowany</>		<>Tak</>
<>Technologia Shutter</>		<>Global-Shutter</>
<>Zakres pracy</>		<>54,2 mm ... 71,8 mm</>
<>Przykładowe pole widzenia</>		<>40 mm x 12 mm</>
<>Tryb oświetlenia</>		<>Liniowa</> <>HDR</>
<>Podświetlenie</>		<>Zintegrowany</>
<>Kolor oświetlenia</>		<>Kolor niebieski, Laser, widzialne, 450 nm, ± 10 nm</>
<>Klasa lasera</>		<>3R (EN 60825-1:2014+A11:2021; IEC 60825-1:2014, odpowiada standardom wydajności FDA dla produktów laserowych, z wyjątkiem zgodności z normą IEC 60825-1 wyd. 3, według opisu zawartego w dokumencie Laser Notice nr 56 z dnia 8 maja 2019 r.)</>
<>Synchronizacja danych</>		<>Na bieżąco, na sygnał enkodera, zewnętrznie sterowana</>
<>Pomiar 3D</>		<>Tak</>
<>Pomiar światła rozproszonego</>		<>Tak</>
<>Pomiar odbicia światła</>		<>Tak</>
<>Tłumienie światła zewnętrznego</>		<>Tak</>
<>Adapter Scheimpfluga, zintegrowany</>		<>Tak</>
<>Szerokość przy minimalnym odstępie roboczym</>		<>38 mm</>
<>Szerokość przy maksymalnym odstępie roboczym</>		<>45 mm</>
<>Maksymalny zakres wysokości</>		<>17,6 mm</>
<>Zadanie</>		<>Wykrywać - Obiekty standardowe</> <>Wykrywać - Poziom napełnienia</> <>Mierzyć - Wymiary, kontur i objętość</> <>Monitorować i kontrolować - Jakość</> <>Określać pozycję - Określenie pozycji 3D</>
Mechanika/elektryka
<>Typ przyłącza</>		<>Napięcie – I/O: M12, wtyk 17-pinowy</> <>Gigabit Ethernet: M12, gniazdo wtykowe 8-pinowe, kodowanie X</>
<>Materiał, przyłącza</>		<>M12: niklowany mosiądz</>
<>Napięcie zasilające</>		<>24 V DC, ± 10 %</>
<>Tętnienia resztkowe</>		<>ss</>
<>Pobór mocy</>		<>≤ 12 W</>
<>Pobór prądu</>		<>≤ 1,5 A</>
<>Stopień ochrony</>		<>IP65</> <>IP67</>
<>Klasa ochrony</>		<>III</>
<>Materiał obudowy</>		<>Aluminium</>
<>Kolor obudowy</>		<>Kolor niebieski</>
<>Materiał szybki przedniej</>		<>Szkło płaskie z powłoką antyrefleksyjną</>
<>Masa</>		<>0,99 kg</>
<>Wymiary (dł. x szer. x wys.)</>		<>129,5 mm x 60,3 mm x 100 mm</>
Wydajność
<>Czujnik obrazu</>		<>Czujnik CMOS firmy SICK z technologią ROCC, M30</>
<>Częstotliwość skanowania/odświeżania</>		<>46.000 profili 3D/s, w zredukowanym ROI</> <>7.000 profili 3D/s, Pełny format</>
<>Punkty danych/profil</>		<>3.200</>
<>Powtarzalność</>		<>0,5 µm</>
<>Typowa rozdzielczość</>		<>Rozdzielczość Z (wysokość): 1,5 µm ... 2 µm, rozdzielczość X (szerokość): 17 µm ... 20 µm</>
Interfejsy
Ethernet
	<>Uwaga</>	<>Standard GigE Vision</>
	<>Prędkość przesyłania danych</>	<>≤ 1 Gbit/s</>
<>Program konfiguracyjny</>		<>Stream Setup</>
<>System operacyjny</>		<>Windows 10</>
<>Interfejs programowania (API)</>		<>GenAPI, GenTL, zastrzeżone rozwiązanie SICK GenIStream</>
<>Wejścia/wyjścia</>		<>4 x HIGH= 10 V ... 28,8 V, konfigurowany</>
<>Interfejs dla enkodera</>		<>RS-422 5 V, 2 x HTL single-ended</>
Dane dotyczące otoczenia
<>Odporność na udary</>		<>15 g, 3 cykle na oś</>
<>Obciążenie przez drgania</>		<>5 g, 10 Hz ... 150 Hz (EN 60068-2-6)</>
<>Temperatura otoczenia pracy</>		<>0 °C ... +40 °C</>
<>Temperatura składowania</>		<>–30 °C ... +70 °C</>
Klasyfikacje
<>ECLASS 5.0</>		<>27310205</>
<>ECLASS 5.1.4</>		<>27310205</>
<>ECLASS 6.0</>		<>27310205</>
<>ECLASS 6.2</>		<>27310205</>
<>ECLASS 7.0</>		<>27310205</>
<>ECLASS 8.0</>		<>27310205</>
<>ECLASS 8.1</>		<>27310205</>
<>ECLASS 9.0</>		<>27310205</>
<>ECLASS 10.0</>		<>27310205</>
<>ECLASS 11.0</>		<>27310205</>
<>ECLASS 12.0</>		<>27310205</>
<>ETIM 5.0</>		<>EC001820</>
<>ETIM 6.0</>		<>EC001820</>
<>ETIM 7.0</>		<>EC001820</>
<>ETIM 8.0</>		<>EC001820</>
<>UNSPSC 16.0901</>		<>43211731</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>certyfikat cTUVus</>		<>Tak</>
<>GigE Vision</>		<>Tak</>
<>GenICam</>		<>Tak</>
Dane dotyczące cła
Masa jednostkowa		1.512 kg
Masa jednostkowa netto		1.512 kg
Jednostka objętości		8316 Cubic Centimetres (cm³)
Kraj pochodzenia		Chiny
EAN		4047084523045
