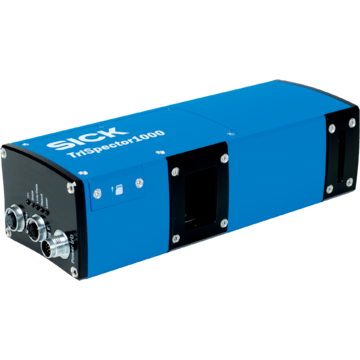

V3T12S-MR32A8 - 1060427
Czujnik 3D SICK TriSpector, triangulacja, rozdzielczość 1536/profil, zakres 141–541 mm, pole widzenia 270x100 mm, 5000 profili/s, IP67, szybka PMMA, zintegrowane oświetlenie.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Systemy wizyjne, TriSpector1000, V3T12S-MR32A8, Wersja produktu: TriSpector1030, Odstęp roboczy: 141 mm ... 541 mm, Przykładowe pole widzenia : 270 mm x 100 mm, Szerokość przy maksymalnym odstępie roboczym: 330 mm, Materiał szybki przedniej: PMMA, Częstotliwość skanowania/odświeżania: 5.000 profili 3D/s, Punkty danych/profil: 1.536
| Cechy | ||
|---|---|---|
| Technologia | Triangulacja 3D | |
| Konfigurowany | Tak | |
| Wstępnie skalibrowany | Tak | |
| Zestaw narzędzi | Kształt Detekcja zakresu Blob-Finder Objętość Wyszukiwanie poziomu Stały poziom |
|
| Zakres pracy | 141 mm ... 541 mm | |
| Przykładowe pole widzenia | 270 mm x 100 mm | |
| Podświetlenie | Zintegrowany | |
| Kolor oświetlenia | Czerwony, Laser, widzialne, 660 nm, ± 7 nm | |
| Klasa lasera | 2 (EN 60825-1:2014+A11:2021; IEC 60825-1:2014, odpowiada standardom wydajności FDA dla produktów laserowych, z wyjątkiem zgodności z normą IEC 60825-1 wyd. 3, według opisu zawartego w dokumencie Laser Notice nr 56 z dnia 8 maja 2019 r.) | |
| Szerokość przy minimalnym odstępie roboczym | 90 mm | |
| Szerokość przy maksymalnym odstępie roboczym | 330 mm | |
| Maksymalny zakres wysokości | 400 mm | |
| Kąt czujnika obrazu | 65° | |
| Wsparcie offline | Emulator | |
| Zadanie | Wykrywać - Obiekty standardowe Wykrywać - Poziom napełnienia Mierzyć - Wymiary, kontur i objętość Mierzyć - Liczba Monitorować i kontrolować - Jakość Określać pozycję - Określenie pozycji 3D |
|
| Mechanika/elektryka | ||
| Typ przyłącza | M12, wtyk 12-pinowy, kodowanie A (zasilanie elektryczne, wejścia/wyjścia) M12, 8-pinowe gniazdo wtykowe, kodowanie X (Gigabit Ethernet) M12, gniazdo 8-pinowe, kodowanie A (enkoder) |
|
| Materiał, przyłącza | Niklowany mosiądz | |
| Napięcie zasilające | 24 V DC, ± 20 % | |
| Tętnienia resztkowe | ss | |
| Pobór mocy | ≤ 11 W | |
| Stopień ochrony | IP67 | |
| Klasa ochrony | III | |
| Materiał obudowy | Anodowane aluminium | |
| Materiał szybki przedniej | PMMA | |
| Masa | 1,3 kg | |
| Wymiary (dł. x szer. x wys.) | 217 mm x 62 mm x 84 mm | |
| Wydajność | ||
| Częstotliwość skanowania/odświeżania | 5.000 profili 3D/s | |
| Maksymalna liczba profili | 2.500 na obraz | |
| Punkty danych/profil | 1.536 | |
| Rozdzielczość pionowa | 40 µm ... 280 µm | |
| Rozdzielczość profilu 3D | 0,215 mm/px | |
| Interfejsy | ||
| Ethernet | ||
| Prędkość przesyłania danych | 1.000 Mbit/s | |
| Szeregowy | ||
| Funkcja | Enkoder (RS-422 / DBS36E-BBCP02048) | |
| Prędkość przesyłania danych | Maksymalna częstotliwość enkodera: 300 kHz | |
| Program konfiguracyjny | SOPAS ET | |
| Wejście cyfrowe | 3 (nieizolowane) | |
| Wyjście cyfrowe | 4 (nieizolowane) | |
| Interfejs dla enkodera | RS-422 / TTL (DBS36E-BBCP02048) | |
| Maksymalna częstotliwość enkodera | Max. 300 kHz | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-2:2005 / EN 61000-6-3:2007 | |
| Odporność na udary | 15 g / 6 ms (EN 60068-2-27) | |
| Obciążenie przez drgania | 5 g, 10 Hz ... 150 Hz (EN 60068-2-6) | |
| Temperatura otoczenia pracy | 0 °C ... +50 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27310205 | |
| ECLASS 5.1.4 | 27310205 | |
| ECLASS 6.0 | 27310205 | |
| ECLASS 6.2 | 27310205 | |
| ECLASS 7.0 | 27310205 | |
| ECLASS 8.0 | 27310205 | |
| ECLASS 8.1 | 27310205 | |
| ECLASS 9.0 | 27310205 | |
| ECLASS 10.0 | 27310205 | |
| ECLASS 11.0 | 27310205 | |
| ECLASS 12.0 | 27310205 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 43211731 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.758 kg | |
| Masa jednostkowa netto | 1.758 kg | |
| Jednostka objętości | 9450.375 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084353468 | |
