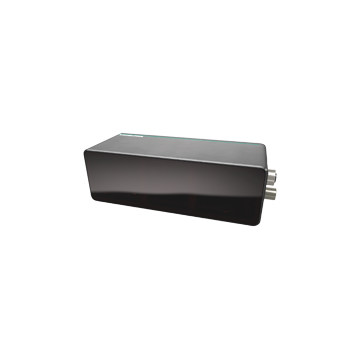

VSE1000-F400-B12-A1000 - 70123992-100000
Czujnik stereowizyjny firmy Pepperl + Fuchs, rejestrowanie obiektów 3D, zakres do 900 mm, rozdzielczość 1,5 Mpix, wykrywanie konturów, zapis 10 klatek/sek, interfejs Ethernet, metalowa obudowa,
Zapytaj o produkt:
VSE1000-F400-B12-A1000 - 70123992-100000 12 489,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry 3-D stereo sensor VSE1000-F400-B12-A1000
- Resolution 1300 x 1080 pixel
- Gigabit-Ethernet (GigE) interface
- Measurement data preprocessing
- Prosty i szybki montaż
- Intuitive and user-friendly operating software ViSolution
- Solidna metalowa obudowa
- C# API
| Opis produktu |
|---|
| The sensor uses stereo-vision technology and structured light to capture objects in 3-D. It can acquire raw 3-D data at a range of 300 to 900 mm with an image resolution of 1.4 MP and a frame rate of 10 fps. The sensor features a Gigabit Ethernet interface, intuitive operating software, rugged metal housing, and an API interface. As a raw data sensor, it is suitable for a variety of applications that require detailed contour detection. |
| Szukaj cech | ||
|---|---|---|
| Prędkość docelowa | max. 1 m/s | |
| Object reflectivity | > 18 % | |
| Structured light | tak | |
| Ogólne specyfikacje | ||
| Zasięg wykrywania | max. 900 mm | |
| Zakres pomiaru | horizontal: 400 mm vertical: 300 mm deep : 300 mm |
|
| Źródło światła | LED projector | |
| Rodzaj światła | Infrared Wave length 850 nm |
|
| Szczegóły zdjęcia | dependant of operating distance | |
| Głębia ostrości | max. 300 mm | |
| Rozdzielczość | X 0.5 mm Y 0.5 mm Z 1 mm at 900 mm read distance |
|
| Nominalne oceny | ||
| Aparat fotograficzny | ||
| Liczba pikseli | 1300 x 1080 pixels | |
| Shutter | Global shutter | |
| Frame rate | 10 fps | |
| Image resolution | 1.4 MP | |
| Disparity | 128 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 20 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | 4 LEDs (OUT 1, OUT 2, BUS, PWR) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V ± 20%, PELV | |
| Prąd zasilania bez obciążenia | max. 450 mA | |
| Pobór mocy | max. 10 W , Outputs without load | |
| Interfejs | ||
| Typ interfejsu | Ethernet TCP/IP | |
| Szybkość transmisji | 1 GBit/s | |
| Wejście | ||
| Wejście sterujące | 1 digital input and External trigger | |
| Dostosowanie | ||
| Bezpieczeństwo fotobiologiczne | Risk group 0 according to IEC 62471 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na hałas | EN 61000-6-2:2005 | |
| Emitowane zakłócenia | EN 61000-6-4:2007/A1:2011 | |
| Stopień ochrony | EN 60529 | |
| Odporność na wstrząsy i uderzenia | EN 60068-2-27: 2009 | |
| Projektowanie funkcji i systemu | ||
| Zasada pomiaru | 3-D image data Stereo vision Structured light |
|
| Aplikacja | 3-D raw data | |
| Aprobaty i certyfikaty | ||
| Zgodność CE | CE | |
| UKCA conformity | UKCA | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura robocza | -20 ... 45 ° C (-4 ... 113 ° F), (bez kondensacji; zapobiega oblodzeniu soczewki!) | |
| Wilgotność względna | < 99 % , noncondensing | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 56 mm | |
| Wysokość obudowy | 165 mm + 15 mm Connection | |
| Głębokość obudowy | 67 mm | |
| Stopień ochrony | IP65 / IP67 | |
| Podłączenie | M12 connector, 8-pin , A-coded 8-pin M12 socket , X-coded |
|
| Materiał | ||
| Obudowa | metal | |
| Twarz optyczna | tworzywo pane | |
| Instalacja | M5 screws | |
| Masa | około 800 g | |
| Moment dokręcania, śruby mocujące | max. 2 Nm | |
| Informacje ogólne | ||
| Uwaga | INVISIBLE LED , DO NOT STARE INTO BEAM DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS |
|
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27310101 |
| ECLASS 12.0 | 27310101 |
| ECLASS 11.0 | 27310101 |
| ECLASS 10.0.1 | 27310101 |
| ECLASS 9.0 | 27310101 |
| ECLASS 8.0 | 27310101 |
| ECLASS 5.1 | 27310101 |
| ETIM 9.0 | EC002999 |
| ETIM 8.0 | EC002999 |
| ETIM 7.0 | EC002999 |
| ETIM 6.0 | EC002999 |
| ETIM 5.0 | EC002999 |
| UNSPSC 12.1 | 43211711 |
