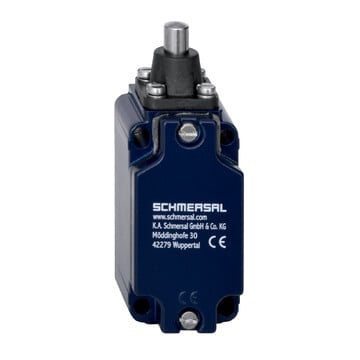

MS 330-11Y-AUNI-1366 - 131096980

Wyłącznik pozycyjny Schmersal, trzpień z kulką, do 160°C, obudowa metalowa, 1xNC+1xNO, temp. pracy -30 do +160°C, IP65, prąd 6 A, zaciski śrubowe, powtarzalność 0,02 mm.

MS 330-11Y-AUNI-1366 - 131096980

Dodaj do porównania Usuń z porównania

105,65 €

129,95 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry MS 330-11Y-AUNI-1366 131096980

  • Obudowa metalowa
  • długa żywotność
  • 40 mm x 76 mm x 40 mm ( Trzpień z kulką z przodu)
  • odpowiednie dla niskich prędkości najazdu
  • 1 Wlot kablowy M 20 x 1.5
  • pozbawiony silikonu
  • szeroko stosowane w elektrowniach
Klucz zamówieniowy
Oznaczenie typu produktu MS 330-11Y-AUNI-1366
Numer artykułu (Numer katalogowy) 131096980
EAN (European Article Number) 8905236106712
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Zasada działania mechaniczne
Kształt popychacza Kula
Materiał obudowy Odlew ciśnieniowy z metalu lekkiego, lakierowany
Materiał powłoki obudowy malowane
Ciężar brutto 224 g
Dane ogólne - właściwości
Liczba zestyków NC 1
Liczba zestyków NO 1
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 20 000 000 operacji
Dane mechaniczne
Element aktywujący Trzpień ruchomy
Materiał rolki Mosiądz (Me)
Żywotność mechaniczna, najmniejszy 30 000 000 operacji
Kąt aktywacji 20 °
Siła przełączania, minimalne 17,5 N
Rozwarcie styków 2 x 0,5 mm
Szybkość najazdu, minimalne 1 mm/min
Powtarzalność punktów przełączania 0,02 mm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 1,5 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 13 AWG
Dane mechaniczne - Wymiary
Długość czujnika 40 mm
Szerokość czujnika 40 mm
Wysokość czujnika 87 mm
Średnica trzpienia ruchomego 9 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -30 ... +160 °C
odporność na uderzenie 50 g / 6 ms
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 250 VAC
Znamionowe napięcie udarowe wytrzymywane 4 kV
Dane elektryczne
Znamionowy prąd cieplny 6 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 2,5 A
Element przełączający zestyk (NO), zestyk (NC)
Uwaga (element przełączający) galwanicznie rozdzielone mostki zestyków
Zasada przełączania Działanie migowe
Czas przełączania, maksimum 1,5 ms
Czas przełączania, maksimum 10 ms
Materiał zestyków, elektrycznych Srebro
Note
Uwaga (informacje ogólne) Należy unikać aktywacji z boku trzpienia, ponieważ skraca to mechaniczną żywotność wyłącznika pozycyjnego.
