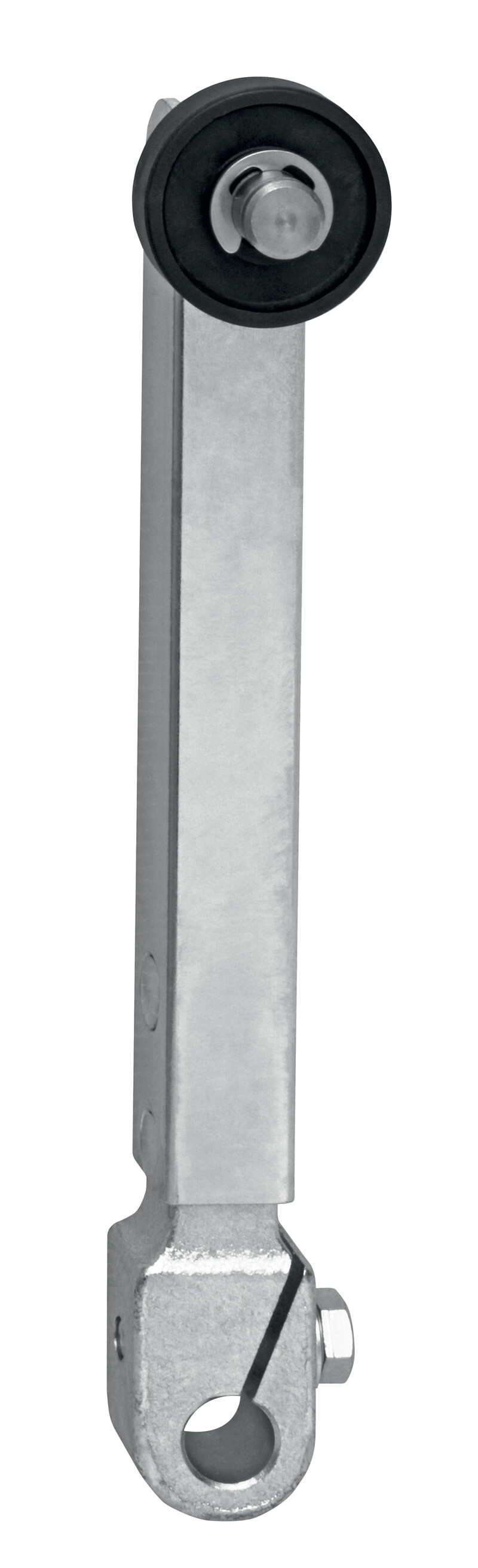

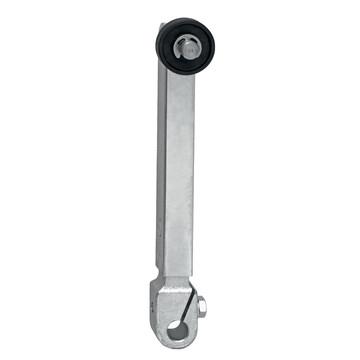

MV 471-12/12Y - 101061204

Mechaniczny wyłącznik pozycyjny Schmersal, dźwignia z rolką 36mm, żeliwo ocynkowane, 4 zestyków, IP65, płynna regulacja dźwigni 360°, prąd 25A, rolka z tworzywa, żywotność 30 tys. operacji.

MV 471-12/12Y - 101061204

Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry MV 471-12/12Y 101061204

  • Obudowa metalowa
  • 4 lub 6 Zestyki
  • 194 mm x 123 mm x 130 mm (Trzpień z kulką z przodu)
  • 3 wloty kablowe M 25 x 1.5
  • Bezstopniowa regulacja pozycji dźwigni 360°
Klucz zamówieniowy
Oznaczenie typu produktu MV 471-12/12Y
Numer artykułu (Numer katalogowy) 101061204
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Zasada działania mechaniczne
Kształt popychacza Rolka
Materiał obudowy Żeliwo szare, ocynkowane
Materiał powłoki obudowy malowane
Ciężar brutto 5 275 g
Dane ogólne - właściwości
Liczba zestyków NC, po lewej stronie 2
Liczba zestyków NC, po prawej stronie 2
Liczba zestyków NO, lewa strona 1
Liczba zestyków NO, prawa strona 1
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 2 000 000 operacji
Dane mechaniczne
Element aktywujący Dźwignia z rolką
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 30 000 operacji
Kąt aktywacji, od lewej strony 30 °
Kąt aktywacji, od prawej strony 30 °
Rozwarcie styków 2 x 4 mm
Kierunek aktywacji 60° obrotu w lewo i w prawo
Szybkość najazdu, minimalne 0,1 mm/min
Szybkość najazdu, maksimum 3 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 1,5 mm2
Przekrój kabla, maksimum 4 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 11 AWG
Dane mechaniczne - Wymiary
Długość czujnika 175 mm
Szerokość czujnika 194 mm
Wysokość czujnika 225 mm
Szerokość rolki 12 mm
Średnica rolki 36 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -30 ... +90 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 25 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 10 A
Element przełączający zestyk (NO) zestyk (NC)
Uwaga (element przełączający) galwanicznie rozdzielone mostki zestyków
Zasada przełączania Działanie migowe
Częstotliwość przełączania 1 000 /h
Materiał zestyków, elektrycznych Srebro
