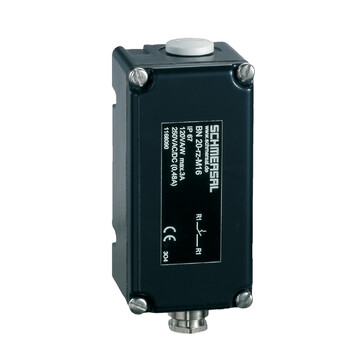

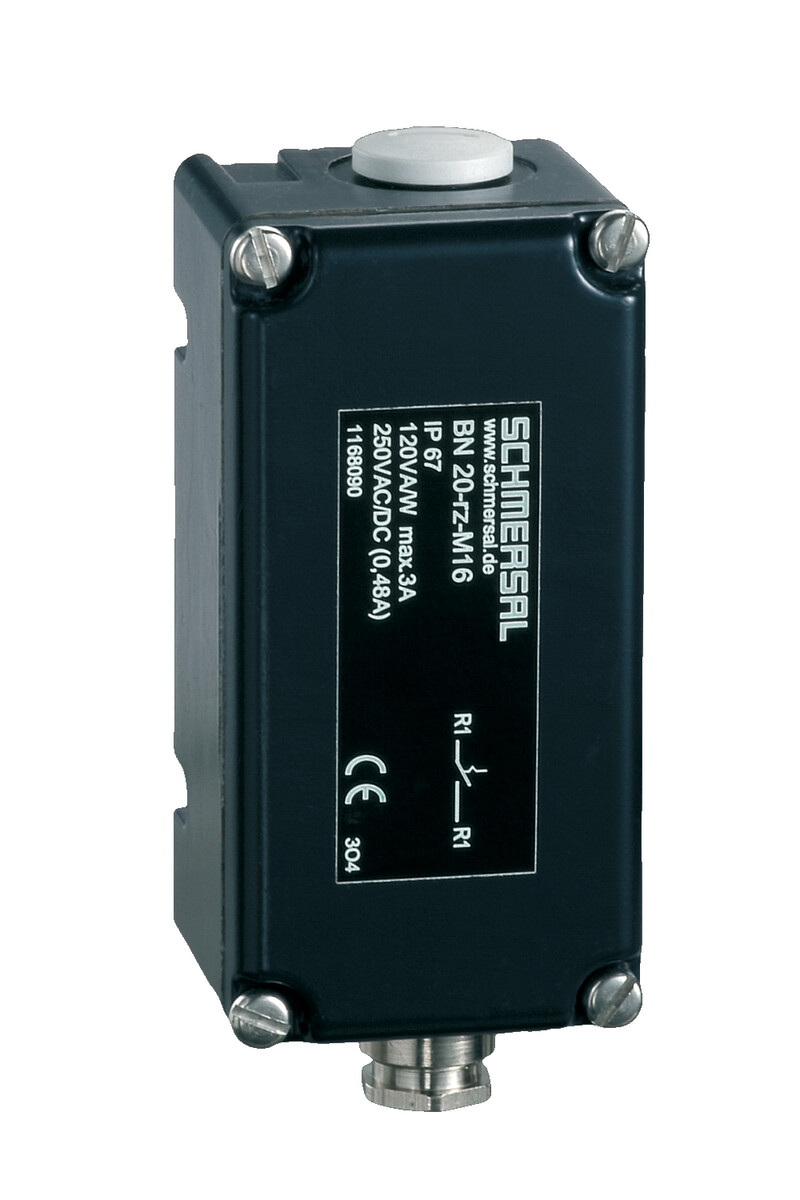

BN 20-02Z - 101057005
Magnetyczny wyłącznik kontaktronowy Schmersal, aluminiowa obudowa 104x52x47 mm, stopień ochrony IP67, połączenie śrubowe M20 x 1.5, montaż boczny, 2 zestyk NC, napięcie 250 VAC, prąd 3 A, żywotność 1 mld cykli.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BN 20-02Z 101057005
- 2 kontaktrony
- Zasada bezkontaktowa
- długa żywotność
- 104 mm x 52 mm x 47 mm
- Aluminiowa obudowa
- Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika.
- połączenie śrubowe
- duża odporność na wibracje
- Aktywacja dostępna od frontu lub z boku
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BN 20-02Z | |
| Numer artykułu (Numer katalogowy) | 101057005 | |
| EAN (European Article Number) | 4030661022864 | |
| eCl@ss number, version 12.0 | 27-27-43-02 | |
| eCl@ss number, version 11.0 | 27-27-01-05 | |
| Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Zasada działania | Napęd magnetyczny | |
| Obudowa | prostokątne | |
| Materiał obudowy | Aluminium | |
| Obszar aktywny | Metal | |
| Ciężar brutto | 325 g | |
| Dane ogólne - właściwości | ||
| magnes ustalający początkowe ustawienie zestyków | Tak | |
| Liczba zestyków NC | 2 | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | z boku | |
| Obszar aktywny | boczne | |
| Element aktywujący | Magnes | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 000 operacji | |
| Szybkość najazdu, maksimum | 18 m/s | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Odległość wyłączania | BP 11 = 15 mm,12 mm … 45 mm,2 x BP 10 = 12 mm,2 x BP 15/2 = 12 mm,BP 20 = 15 mm,BP 31 = 15 mm,BP 12 = 25 mm,BP 21N = 20 ... 45 mm,BE 20 = 15 mm | |
| Uwaga (odległość przełączania Sn) | Odległość zadziałania do 45 mm w zależności od zastosowanego magnesu i wersji czujnika. | |
| Powtarzalność R | 0,3 mm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 47 mm | |
| Szerokość czujnika | 104 mm | |
| Wysokość czujnika | 52 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +90 °C | |
| odporność na wibracje | 50 g, drgania sinusoidalne | |
| Dane elektryczne | ||
| Napięcie przełączania, maksymalne | 250 VAC | |
| Prąd przełączenia, maksimum | 3 A | |
| Zdolność przełączania, maksimum | 120 W | |
| Zdolność przełączania, maksimum | 120 VA | |
| Element przełączający | Zestyk normalnie zamkniety (NC) | |
| Czas przełączania, minimalne | 0,3 ms | |
| Czas przełączania, maksimum | 0,6 ms | |
| Częstotliwość przełączania | 1 080 000 /h | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Kontaktrony | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | 2x BP 10,2x BP 15/2,BP 20,BP 31,BP 11,BP 12,BP 21 N,BE 20 | |
| Note | ||
| Uwaga (informacje ogólne) | Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N). | |
