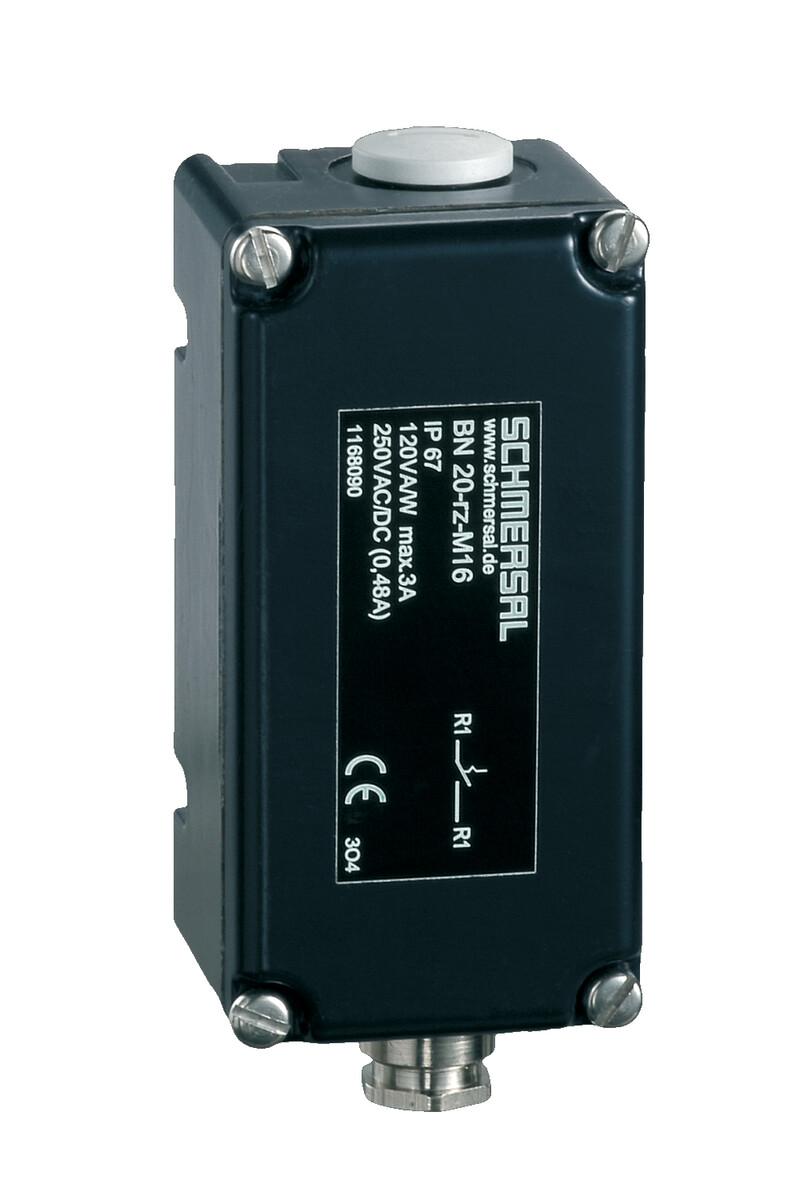

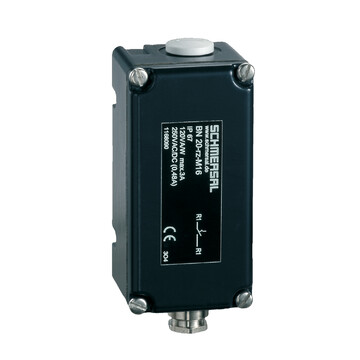

BN 20-10Z-M16 - 101172882

Magnetyczny wyłącznik kontaktronowy Schmersal, aluminiowa obudowa 104x52x47 mm, stopień ochrony IP67, połączenie śrubowe M20 x 1.5, montaż boczny, 1 zestyk NO, napięcie 250 VAC, prąd 3 A, żywotność 1 mld cykli.


Dodaj do porównania Usuń z porównania

107,55 €

132,29 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BN 20-10Z-M16 101172882

  • 1 Kontaktrony
  • Zasada bezkontaktowa
  • długa żywotność
  • 104 mm x 52 mm x 47 mm
  • Aluminiowa obudowa
  • Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika.
  • połączenie śrubowe
  • duża odporność na wibracje
  • Aktywacja dostępna od frontu lub z boku
Klucz zamówieniowy
Oznaczenie typu produktu BN 20-10Z-M16
Numer artykułu (Numer katalogowy) 101172882
EAN (European Article Number) 4030661301761
eCl@ss number, version 12.0 27-27-43-02
eCl@ss number, version 11.0 27-27-01-05
Numer eCl@ss, wersja 9.0 27-27-01-05
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Zasada działania Napęd magnetyczny
Obudowa prostokątne
Materiał obudowy Aluminium
Obszar aktywny Metal
Ciężar brutto 285 g
Dane ogólne - właściwości
magnes ustalający początkowe ustawienie zestyków Tak
Liczba zestyków NO 1
Dane mechaniczne
Płaszczyzny aktywujące z boku
Obszar aktywny boczne
Element aktywujący Magnes
Żywotność mechaniczna, najmniejszy 1 000 000 000 operacji
Szybkość najazdu, maksimum 18 m/s
Mechanical data - Switching distances according EN IEC 60947-5-3
Odległość wyłączania BP 11 = 15 mm,12 mm … 45 mm,2 x BP 10 = 12 mm,2 x BP 15/2 = 12 mm,BP 20 = 15 mm,BP 31 = 15 mm,BP 12 = 25 mm,BP 21N = 20 ... 45 mm,BE 20 = 15 mm
Uwaga (odległość przełączania Sn) Odległość zadziałania do 45 mm w zależności od zastosowanego magnesu i wersji czujnika.
Powtarzalność R 0,3 mm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Dane mechaniczne - Wymiary
Długość czujnika 47 mm
Szerokość czujnika 104 mm
Wysokość czujnika 52 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +90 °C
odporność na wibracje 50 g, drgania sinusoidalne
Dane elektryczne
Napięcie przełączania, maksymalne 250 VAC
Prąd przełączenia, maksimum 3 A
Zdolność przełączania, maksimum 120 W
Zdolność przełączania, maksimum 120 VA
Element przełączający Zestyk normalnie otwarty (NO)
Czas przełączania, minimalne 0,3 ms
Czas przełączania, maksimum 0,6 ms
Częstotliwość przełączania 1 080 000 /h
Dane elektryczne - wyjście cyfrowe
Wykonanie Kontaktrony
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) 2x BP 10,2x BP 15/2,BP 20,BP 31,BP 11,BP 12,BP 21 N,BE 20
Note
Uwaga (informacje ogólne) Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N).
