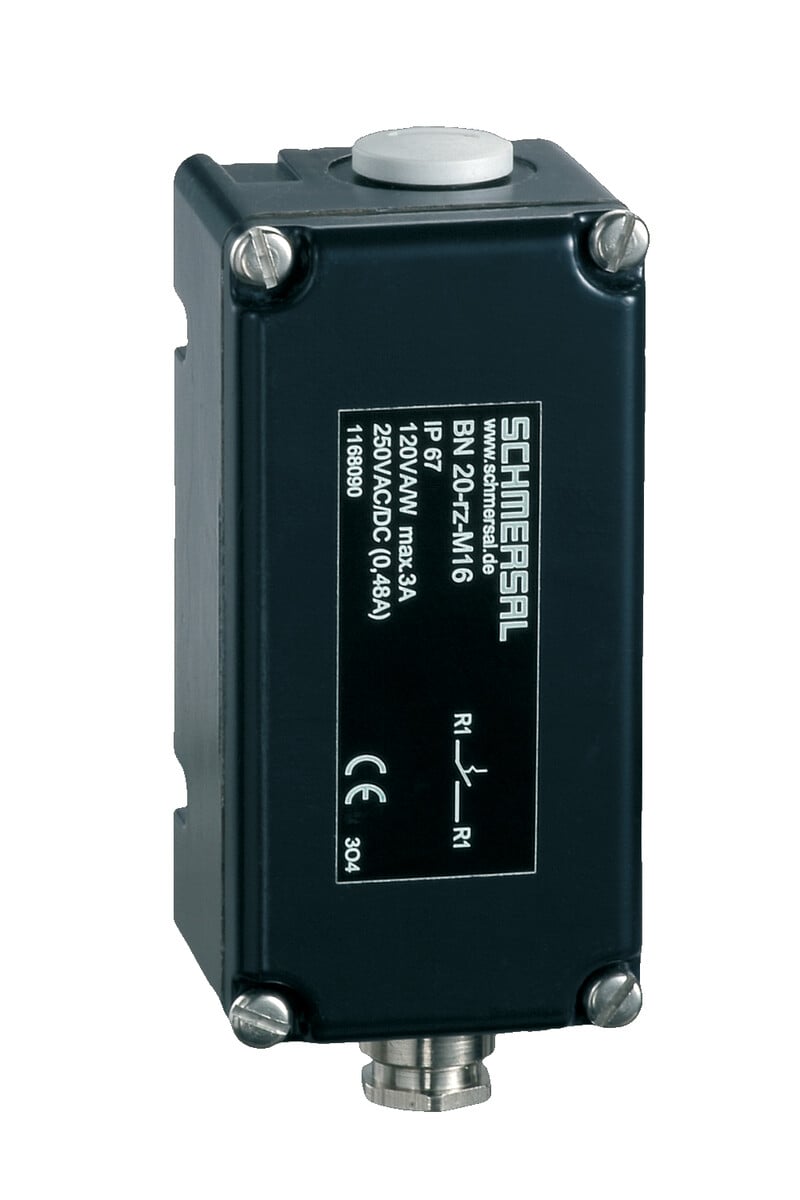

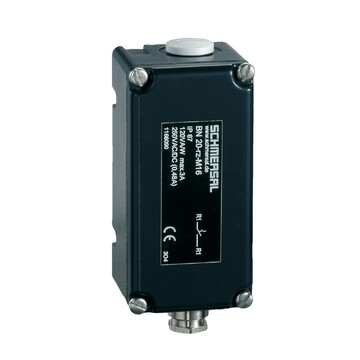

BN 20-2RZ-ST-2628 - 101195530
Magnetyczny wyłącznik kontaktronowy Schmersal, obudowa aluminiowa 104x52x47 mm, dwa zaciski, stopień IP67, prąd 3A, napięcie 250VAC, zadziałanie do 50 mm, połączenie śrubowe, aktywacja z boku lub frontu, odporność na wibracje.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BN 20-2RZ-ST-2628 101195530
- Zasada bezkontaktowa
- długa żywotność
- 104 mm x 52 mm x 47 mm
- Aluminiowa obudowa
- Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika.
- połączenie śrubowe
- duża odporność na wibracje
- Aktywacja dostępna od frontu lub z boku
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | BN 20-2RZ-ST-2628 | |
Numer artykułu (Numer katalogowy) | 101195530 | |
EAN (European Article Number) | 4030661361437 | |
eCl@ss number, version 12.0 | 27-27-43-02 | |
eCl@ss number, version 11.0 | 27-27-01-05 | |
Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
ETIM number, version 7.0 | EC002544 | |
ETIM number, version 6.0 | EC002544 | |
Właściwości ogólne | ||
Normy | EN IEC 60947-5-1 | |
Zasada działania | Napęd magnetyczny | |
Obudowa | prostokątne | |
Materiał obudowy | Aluminium | |
Obszar aktywny | Metal | |
Ciężar brutto | 292 g | |
Dane ogólne - właściwości | ||
magnes ustalający początkowe ustawienie zestyków | Tak | |
Ilość zacisków | 2 | |
Dane mechaniczne | ||
Element aktywujący | Magnes | |
Żywotność mechaniczna, najmniejszy | 1 000 000 000 operacji | |
Szybkość najazdu, maksimum | 18 m/s | |
Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
Uwaga (odległość przełączania Sn) | Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika | |
Powtarzalność R | 0,3 mm | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 47 mm | |
Szerokość czujnika | 104 mm | |
Wysokość czujnika | 52 mm | |
Warunki otoczenia | ||
Ambient temperature | -25 ... +90 °C | |
odporność na wibracje | 50 g, drgania sinusoidalne | |
Dane elektryczne | ||
Prąd przełączenia, maksimum | 3 A | |
Zdolność przełączania, maksimum | 120 W | |
Zdolność przełączania, maksimum | 120 VA | |
Częstotliwość przełączania | 1 080 000 /h | |
Dane elektryczne - wyjście cyfrowe | ||
Wykonanie | Kontaktrony | |
Zakres dostawy | ||
Zakres dostawy | Actuator must be ordered separately. | |
Akcesoria | ||
Zalecenie (aktywator) | BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,2x BP 11 S,BP 12 S,BP 21 S,2x BP 21 S,BE 20 S,BP 10 N,2x BP 10 N,BP 15 N,2 x BP 15/2 N,2x BP 15/2 S,BP 34 N,BP 20 N,BP 31 N,BP 11 N,2x BP 11 N,BP 12 N,2x BP 12 N,2x BP 12 S,BP 21 N | |
Note | ||
Uwaga (informacje ogólne) | Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N). |
