BN 31-RZ-1978 - 101103352

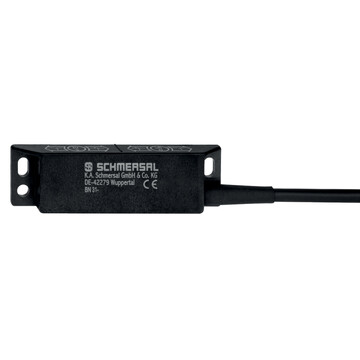

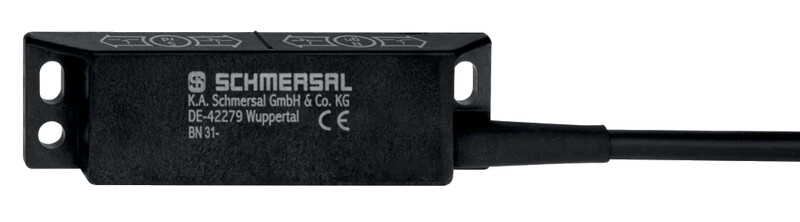

Magnetyczny wyłącznik kontaktronowy Schmersal, bezkontaktowy, obudowa 88x25x13 mm, tworzywo, złącze M8 4-polowe, IP67, maksymalny prąd 3 A, powtarzalność 0,3 mm, aktywacja magnesem, mechaniczna żywotność 1 mld operacji.


Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BN 31-RZ-1978 101103352

  • 1 Kontaktrony
  • Zasada bezkontaktowa
  • Aktywaca z boku
  • Płaska budowa
  • Powierzchnia aktywna oraz kierunek aktywacji oznaczone symbolem
  • 88 mm x 25 mm x 13 mm
  • Obudowa z tworzywa termoplastycznego
  • Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika.
  • 2 kontaktrony
Klucz zamówieniowy
Oznaczenie typu produktu BN 31-RZ-1978
Numer artykułu (Numer katalogowy) 101103352
EAN (European Article Number) 4030661024868
eCl@ss number, version 12.0 27-27-43-02
eCl@ss number, version 11.0 27-27-01-05
Numer eCl@ss, wersja 9.0 27-27-01-05
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Właściwości ogólne
Zasada działania Napęd magnetyczny
Obudowa prostokątne
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 26 g
Dane ogólne - właściwości
Zatrzaskiwanie Tak
Możliwość stosowania w windach Tak
Ilość zacisków 1
Dane mechaniczne
Element aktywujący Magnes
Żywotność mechaniczna, najmniejszy 1 000 000 000 operacji
Szybkość najazdu, maksimum 18 m/s
Montaż Obudowa ze szczelinami montażowymi
Mechanical data - Switching distances according EN IEC 60947-5-3
Uwaga (odległość przełączania Sn) Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika. Odległości zadziałania dotyczą uruchomienia pojedynczo zamontowanych urządzeń bez oddziaływania ferromagnetycznego. Na skutek oddziaływania ferromagnetycznego jest możliwa zmiana odległości - dodatnia lub ujemna. W przypadku kilku magnesów uruchamiających należy uwzględnić ich wzajemny wpływ.
Powtarzalność R 0,3 mm
Mechanical data - Connection technique
Konektor Konektor M8, 4-polowy, Blokada zatrzasku
Przekrój żyły 0,75 mm<sup>2</sup>
Przekrój żyły 18 AWG
Materiał płaszcza kabla H03VV-F
Dane mechaniczne - Wymiary
Długość czujnika 13 mm
Szerokość czujnika 88 mm
Wysokość czujnika 25 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +75 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 55 Hz, amplituda 1 mm
odporność na uderzenie 30 g / 11 ms
Dane elektryczne
Prąd przełączenia, maksimum 3 A
Zdolność przełączania, maksimum 80 W
Dane elektryczne - wyjście cyfrowe
Wykonanie Kontaktrony
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,2x BP 11 S,BP 12 S,BP 21 S,2x BP 21 S,BP 10 N,2x BP 10 N,BP 15 N,2 x BP 15/2 N,2x BP 15/2 S,BP 34 N,BP 20 N,BP 31 N,BP 11 N
Note
Uwaga (informacje ogólne) Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N). Nie dotyczy zestyków bistabilnych,Przy montażu wyłącznika do powierzchni żelaznych należy użyć 20 mm warstwy materiału niemagnetycznego.
