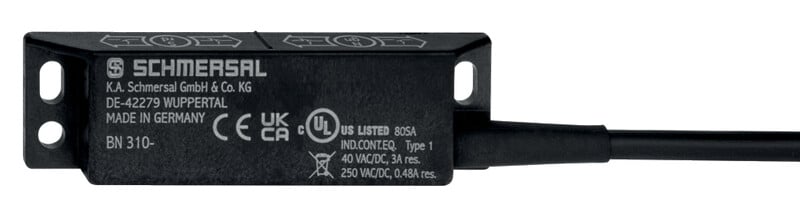

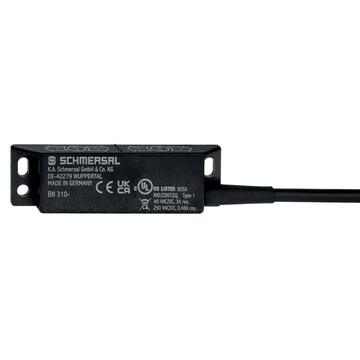

BN 310-11RZ - 101184486
Magnetyczny wyłącznik kontaktronowy Schmersal, tworzywo 88x25x13 mm, dwa zaciski, kabel 1 m, IP67, prąd 3A, zadziałanie do 60 mm, powtarzalność 0,3 mm, wytrzymałość 1 mld operacji.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BN 310-11RZ 101184486
- 2 kontaktrony
- Zasada bezkontaktowa
- Aktywaca z boku
- Płaska budowa
- Powierzchnia aktywna oraz kierunek aktywacji oznaczone symbolem
- 88 mm x 25 mm x 13 mm
- Obudowa z tworzywa termoplastycznego
- Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika.
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BN 310-11RZ | |
| Numer artykułu (Numer katalogowy) | 101184486 | |
| EAN (European Article Number) | 4030661322094 | |
| eCl@ss number, version 12.0 | 27-27-43-02 | |
| eCl@ss number, version 11.0 | 27-27-01-05 | |
| Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Zasada działania | Napęd magnetyczny | |
| Obudowa | prostokątne | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Ciężar brutto | 65 g | |
| Dane ogólne - właściwości | ||
| Zatrzaskiwanie | Tak | |
| Możliwość stosowania w windach | Tak | |
| Ilość zacisków | 2 | |
| Dane mechaniczne | ||
| Element aktywujący | Magnes | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 000 operacji | |
| Szybkość najazdu, maksimum | 18 m/s | |
| Montaż | Obudowa ze szczelinami montażowymi | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Uwaga (odległość przełączania Sn) | Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika. Odległości zadziałania dotyczą uruchomienia pojedynczo zamontowanych urządzeń bez oddziaływania ferromagnetycznego. Na skutek oddziaływania ferromagnetycznego jest możliwa zmiana odległości - dodatnia lub ujemna. W przypadku kilku magnesów uruchamiających należy uwzględnić ich wzajemny wpływ. | |
| Powtarzalność R | 0,3 mm | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 1 m | |
| Przekrój żyły | 0,75 mm<sup>2</sup> | |
| Przekrój żyły | 18 AWG | |
| Materiał płaszcza kabla | H03VV-F | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 13 mm | |
| Szerokość czujnika | 88 mm | |
| Wysokość czujnika | 25 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +75 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Dane elektryczne | ||
| Prąd przełączenia, maksimum | 3 A | |
| Zdolność przełączania, maksimum | 30 W | |
| Zdolność przełączania, maksimum | 30 VA | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Kontaktrony | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,2x BP 11 S,BP 12 S,BP 21 S,2x BP 21 S,BP 10 N,2x BP 10 N,BP 15 N,2 x BP 15/2 N,2x BP 15/2 S,BP 34 N,BP 20 N,BP 31 N,BP 11 N | |
| Note | ||
| Uwaga (informacje ogólne) | Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N). Nie dotyczy zestyków bistabilnych,Przy montażu wyłącznika do powierzchni żelaznych należy użyć 20 mm warstwy materiału niemagnetycznego. | |
