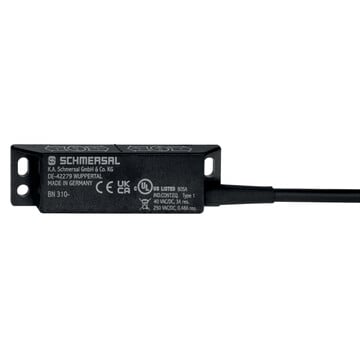

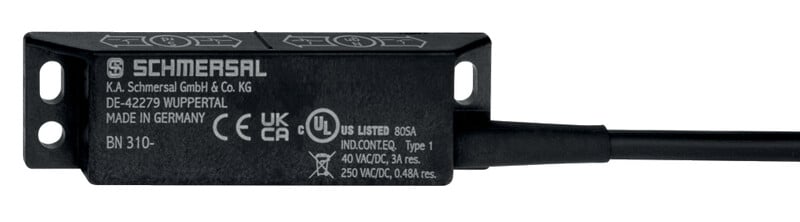

BN 310-RZ 3,0M - 101138112

Magnetyczny wyłącznik kontaktronowy Schmersal, obudowa z tworzywa 88x25x13 mm, bistabilny, kabel 3 m, IP67, prąd 3A, zadziałanie do 60 mm, odporność 30 g, zakres temperatur -25 do +75°C.


Dodaj do porównania Usuń z porównania

47,00 €

57,81 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BN 310-RZ 3,0M 101138112

  • 1 Kontaktrony
  • Zasada bezkontaktowa
  • Aktywaca z boku
  • Płaska budowa
  • Powierzchnia aktywna oraz kierunek aktywacji oznaczone symbolem
  • 88 mm x 25 mm x 13 mm
  • Obudowa z tworzywa termoplastycznego
  • Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika.
  • 2 kontaktrony
Klucz zamówieniowy
Oznaczenie typu produktu BN 310-RZ 3,0M
Numer artykułu (Numer katalogowy) 101138112
EAN (European Article Number) 4030661281100
eCl@ss number, version 12.0 27-27-43-02
eCl@ss number, version 11.0 27-27-01-05
Numer eCl@ss, wersja 9.0 27-27-01-05
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Zasada działania Napęd magnetyczny
Obudowa prostokątne
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 180 g
Dane ogólne - właściwości
Zatrzaskiwanie Tak
Możliwość stosowania w windach Tak
Ilość zacisków 1
Dane mechaniczne
Element aktywujący Magnes
Żywotność mechaniczna, najmniejszy 1 000 000 000 operacji
Szybkość najazdu, maksimum 18 m/s
Montaż Obudowa ze szczelinami montażowymi
Mechanical data - Switching distances according EN IEC 60947-5-3
Powtarzalność R 0,3 mm
Mechanical data - Connection technique
Długość przewodu 3 m
Przekrój żyły 0,75 mm<sup>2</sup>
Przekrój żyły 18 AWG
Materiał płaszcza kabla H03VV-F
Dane mechaniczne - Wymiary
Długość czujnika 13 mm
Szerokość czujnika 88 mm
Wysokość czujnika 25 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +75 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 55 Hz, amplituda 1 mm
odporność na uderzenie 30 g / 11 ms
Dane elektryczne
Prąd przełączenia, maksimum 3 A
Zdolność przełączania, maksimum 120 W
Zdolność przełączania, maksimum 120 VA
Dane elektryczne - wyjście cyfrowe
Wykonanie Kontaktrony
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,2x BP 11 S,BP 12 S,BP 21 S,2x BP 21 S,BP 10 N,2x BP 10 N,BP 15 N,2 x BP 15/2 N,2x BP 15/2 S,BP 34 N,BP 20 N,BP 31 N,BP 11 N
Note
Uwaga (informacje ogólne) Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N). Nie dotyczy zestyków bistabilnych,Przy montażu wyłącznika do powierzchni żelaznych należy użyć 20 mm warstwy materiału niemagnetycznego.
