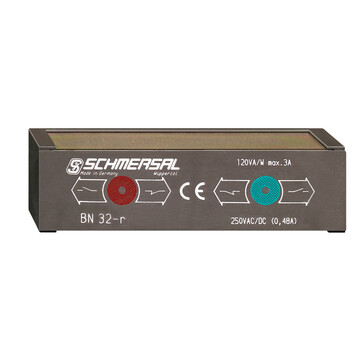

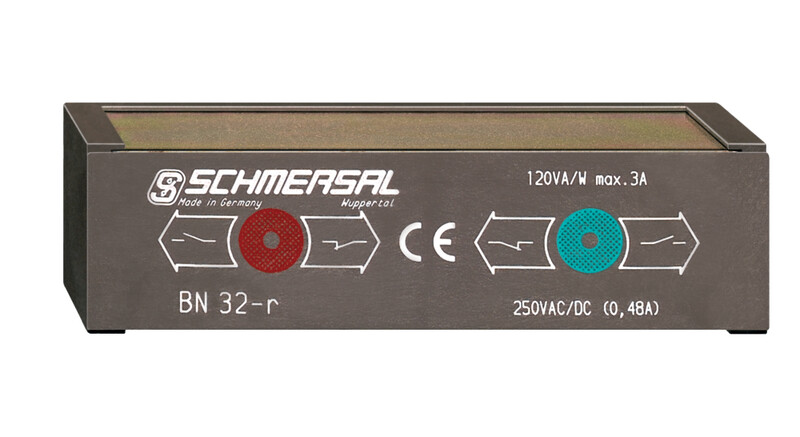

BN 32-10 - 101057228
Magnetyczny wyłącznik kontaktronowy Schmersal, bezkontaktowa zasada działania, styki NO, zakres zadziałania do 40 mm, obudowa 85x26x24 mm, IP67, napięcie przełączania do 250V AC, prąd max 3A, żywotność 1 mld operacji.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BN 32-10 101057228
- Zasada bezkontaktowa
- 1 Kontaktrony
- długa żywotność
- Powierzchnia aktywna oraz kierunek aktywacji oznaczone symbolem
- 85 mm x 26 mm x 24 mm
- Obudowa z tworzywa termoplastycznego
- Odległość zadziałania do 55 mm w zależności od zastosowanego magnesu i wersji czujnika.
- Terminal wsuwkowy
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BN 32-10 | |
| Numer artykułu (Numer katalogowy) | 101057228 | |
| EAN (European Article Number) | 4030661025124 | |
| eCl@ss number, version 12.0 | 27-27-43-02 | |
| eCl@ss number, version 11.0 | 27-27-01-05 | |
| Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Właściwości ogólne | ||
| Zasada działania | Napęd magnetyczny | |
| Obudowa | Blok | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Obszar aktywny | Tworzywo | |
| Ciężar brutto | 57 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków NO | 1 | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | z boku | |
| Obszar aktywny | boczne | |
| Element aktywujący | Magnes | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 000 operacji | |
| Szybkość najazdu, maksimum | 18 m/s | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Odległość wyłączania | BP 10 = 5 mm,BP 15 = 6 mm,BP 34 = 15 mm,2 x BP 10 = 12 mm,BP 20 = 15 mm,BP 31 = 15 mm,BE 20 = 15 mm,5 mm … 40 mm,2 x BP 15 = 12 mm,2 x BP 15/2 = 12mm,BP 11 = 5 ... 15 mm,BP 12 = 10 ... 25 mm,BP 21 = 20 ... 40 mm | |
| Uwaga (odległość przełączania Sn) | Odległość zadziałania do 40 mm w zależności od zastosowanego magnesu i wersji czujnika. | |
| Powtarzalność R | 0,3 mm | |
| Mechanical data - Connection technique | ||
| Konektor | Wtyczka płaska 4.8 mm | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 24 mm | |
| Szerokość czujnika | 85 mm | |
| Wysokość czujnika | 26 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +90 °C | |
| odporność na wibracje | 15 g, drgania sinusoidalne | |
| Dane elektryczne | ||
| Napięcie przełączania, maksymalne | 250 VAC | |
| Prąd przełączenia, maksimum | 3 A | |
| Zdolność przełączania, maksimum | 120 W | |
| Zdolność przełączania, maksimum | 120 VA | |
| Element przełączający | Zestyk normalnie otwarty (NO) | |
| Czas przełączania, minimalne | 0,3 ms | |
| Czas przełączania, maksimum | 0,6 ms | |
| Częstotliwość przełączania | 1 080 000 /h | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Kontaktrony | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | BP 10,2x BP 10,BP 15,2x BP 15,2x BP 15/2,BP 34,BP 20,BP 31,BP 11,BP 12,BP 21,BE 20 | |
| Note | ||
| Uwaga (informacje ogólne) | Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego. | |
