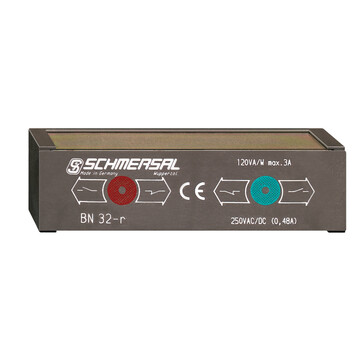

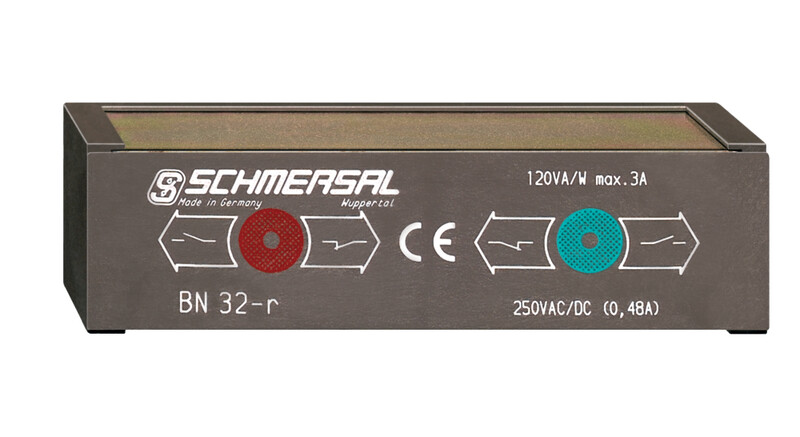

BN 32-11R - 101057243

Magnetyczny wyłącznik kontaktronowy Schmersal, dwa styki NO+NC, funkcja zatrzaskowa, zakres zadziałania do 55 mm, wymiary 85x26x24 mm, IP67, prąd maksymalny 1A, obudowa termoplastyczna, żywotność 1 mld cykli.


Dodaj do porównania Usuń z porównania

72,55 €

89,24 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BN 32-11R 101057243

  • Zasada bezkontaktowa
  • 1 Kontaktrony
  • długa żywotność
  • Powierzchnia aktywna oraz kierunek aktywacji oznaczone symbolem
  • 85 mm x 26 mm x 24 mm
  • Obudowa z tworzywa termoplastycznego
  • Odległość zadziałania do 55 mm w zależności od zastosowanego magnesu i wersji czujnika.
  • Terminal wsuwkowy
Klucz zamówieniowy
Oznaczenie typu produktu BN 32-11R
Numer artykułu (Numer katalogowy) 101057243
EAN (European Article Number) 4030661025520
eCl@ss number, version 12.0 27-27-43-02
eCl@ss number, version 11.0 27-27-01-05
Numer eCl@ss, wersja 9.0 27-27-01-05
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Właściwości ogólne
Zasada działania Napęd magnetyczny
Obudowa Blok
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Obszar aktywny Tworzywo
Ciężar brutto 59 g
Dane ogólne - właściwości
Zatrzaskiwanie Tak
Dane mechaniczne
Płaszczyzny aktywujące z boku
Obszar aktywny boczne
Element aktywujący Magnes
Żywotność mechaniczna, najmniejszy 1 000 000 000 operacji
Szybkość najazdu, maksimum 18 m/s
Mechanical data - Switching distances according EN IEC 60947-5-3
Odległość wyłączania 5 mm … 55 mm,2 x BP 21S = 20 ... 55 mm,BP 34S = 10 ... 25 mm,BP 10N = 10 mm,BP 10S = 10 mm,2 x BP 10N = 15 mm,2 x BP 10S = 15 mm,BP 15N = 12 mm,BP 15S = 12 mm,2 x BP 15/2N = 17 mm,2 x BP 15/2S = 17mm,BP 34N = 10 ... 25mm,BP 20N = 5 ... 20 mm,BP 20S = 5 ... 20 mm,BP 31N = 5 ... 20 mm,BP 31S = 5 ... 20 mm,BP 11N = 10 mm,BP 11S = 10 mm,2 x BP 11N = 20 mm,2 x BP 11S = 20 mm,BP 12N = 15 mm,BP 12S = 15 mm,2 x BP 12N = 10 ... 25 mm,2 x BP 12S = 10 ... 25 mm,BP 21N = 15 ... 40 mm,BP 21S = 15 ... 40 mm,2 x BP 21N = 20 ... 55 mm,BE 20N = 15 mm,BE 20S = 15 mm
Uwaga (odległość przełączania Sn) Odległość zadziałania do 55 mm w zależności od zastosowanego magnesu i wersji czujnika.
Powtarzalność R 0,3 mm
Mechanical data - Connection technique
Konektor Wtyczka płaska 4.8 mm
Dane mechaniczne - Wymiary
Długość czujnika 24 mm
Szerokość czujnika 85 mm
Wysokość czujnika 26 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +90 °C
odporność na wibracje 15 g, drgania sinusoidalne
Dane elektryczne
Napięcie przełączania, maksymalne 220 VAC
Prąd przełączenia, maksimum 1 A
Zdolność przełączania, maksimum 60 W
Zdolność przełączania, maksimum 60 VA
Element przełączający zestyk (NO) zestyk (NC)
Czas przełączania, minimalne 0,3 ms
Czas przełączania, maksimum 0,6 ms
Częstotliwość przełączania 720 000 /h
Dane elektryczne - wyjście cyfrowe
Wykonanie Kontaktrony
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,2x BP 11 S,BP 12 S,BP 21 S,2x BP 21 S,BE 20 S,BP 10 N,2x BP 10 N,BP 15 N,2 x BP 15/2 N,2x BP 15/2 S,BP 34 N,BP 20 N,BP 31 N,BP 11 N,2x BP 11 N,BP 12 N,2x BP 12 N,2x BP 12 S,BP 21 N,2x BP 21 N,BE 20 N
Note
Uwaga (informacje ogólne) Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.
