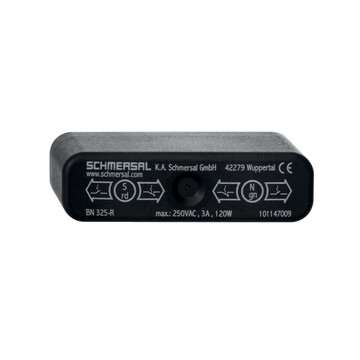

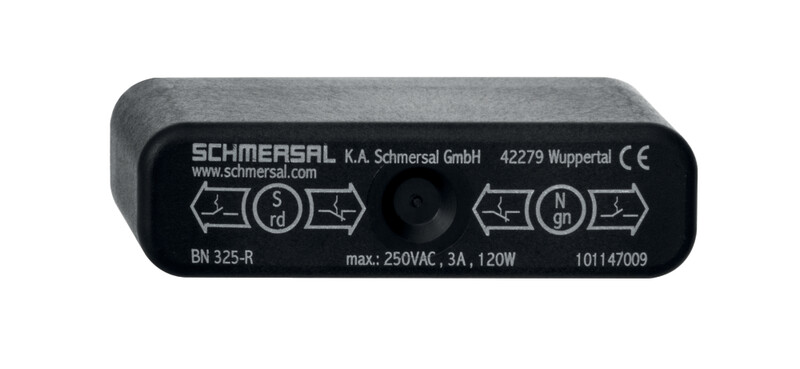

BN 325-RG-1279 - 101147106
Magnetyczny wyłącznik kontaktronowy Schmersal, wymiary 85 x 26 x 24 mm, obudowa z tworzywa termoplastycznego IP67, styk bistabilny 250V/3A, montaż tylny, aktywacja z frontu, kabel 1 m, wskaźnik LED, żywotność 1 mld cykli.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BN 325-RG-1279 101147106
- Wlot kablowy lewe i 2 płyty ekranujące
- Aktywacja od frontu
- Zasada bezkontaktowa
- 1 Kontaktrony
- długa żywotność
- Powierzchnia aktywna oraz kierunek aktywacji oznaczone symbolem
- 85 mm x 26 mm x 24 mm
- Obudowa z tworzywa termoplastycznego
- Terminal wsuwkowy
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BN 325-RG-1279 | |
| Numer artykułu (Numer katalogowy) | 101147106 | |
| EAN (European Article Number) | 4030661141442 | |
| eCl@ss number, version 12.0 | 27-27-43-02 | |
| eCl@ss number, version 11.0 | 27-27-01-05 | |
| Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Właściwości ogólne | ||
| Zasada działania | Napęd magnetyczny | |
| Obudowa | prostokątne | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Ciężar brutto | 93 g | |
| Dane ogólne - właściwości | ||
| Zatrzaskiwanie | Tak | |
| Możliwość stosowania w windach | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Ilość zacisków | 1 | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | z przodu | |
| Element aktywujący | Magnes | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 000 operacji | |
| Szybkość najazdu, maksimum | 18 m/s | |
| Montaż | tylny z 2 kołkami gwintowanymi | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Odległość wyłączania | 5 mm … 55 mm,2 x BP 21S = 20 ... 55 mm,BP 34S = 10 ... 25 mm,BE 20 = 20 mm,BP 10N = 10 mm,BP 10S = 10 mm,2 x BP 10N = 15 mm,2 x BP 10S = 15 mm,BP 15N = 12 mm,BP 15S = 12 mm,2 x BP 15/2N = 17 mm,2 x BP 15/2S = 17mm,BP 34N = 10 ... 25mm,BP 20N = 5 ... 20 mm,BP 20S = 5 ... 20 mm,BP 31N = 5 ... 20 mm,BP 31S = 5 ... 20 mm,BP 11N = 10 mm,BP 11S = 10 mm,2 x BP 11N = 20 mm,2 x BP 11S = 20 mm,BP 12N = 15 mm,BP 12S = 15 mm,2 x BP 12N = 10 ... 25 mm,2 x BP 12S = 10 ... 25 mm,BP 21N = 15 ... 40 mm,BP 21S = 15 ... 40 mm,2 x BP 21N = 20 ... 55 mm,BE 20N = 15 mm,BE 20S = 15 mm | |
| Uwaga (odległość przełączania Sn) | Odległość zadziałania do 55 mm w zależności od zastosowanego magnesu i wersji czujnika. Odległości zadziałania dotyczą uruchomienia pojedynczo zamontowanych urządzeń bez oddziaływania ferromagnetycznego. Na skutek oddziaływania ferromagnetycznego jest możliwa zmiana odległości - dodatnia lub ujemna. W przypadku kilku magnesów uruchamiających należy uwzględnić ich wzajemny wpływ. | |
| Powtarzalność R | 0,3 mm | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 1 m | |
| Konektor | Lewe wyjście przewodu i 2 osłony blaszane z diodą LED | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 24 mm | |
| Szerokość czujnika | 85 mm | |
| Wysokość czujnika | 26 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +70 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 50 g / 11 ms | |
| Dane elektryczne | ||
| Napięcie przełączania, maksymalne | 250 VAC | |
| Prąd przełączenia, maksimum | 3 A | |
| Zdolność przełączania, maksimum | 120 VA | |
| Element przełączający | styk dwustabilny | |
| Czas przełączania, minimalne | 0,3 ms | |
| Czas przełączania, maksimum | 0,6 ms | |
| Częstotliwość wyłączania, minimalne | 300 Hz | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Kontaktrony | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,2x BP 11 S,BP 12 S,BP 21 S,2x BP 21 S,BP 10 N,2x BP 10 N,BP 15 N,2 x BP 15/2 N,2x BP 15/2 S,BP 34 N,BP 20 N,BP 31 N,BP 11 N,2x BP 11 N,BP 12 N,2x BP 12 N,2x BP 12 S,BP 21 N,2x BP 21 N,BE 20,BE 20 N(S) ST 24VDC,BE 20 N(S) 48VDC | |
| Zalecenie (aktywator, osprzęt do dźwigów) | BP 10,2 x BP 15/2,2 x BP 10,BP 15,BP 34 | |
| Note | ||
| Uwaga (informacje ogólne) | Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego. | |
