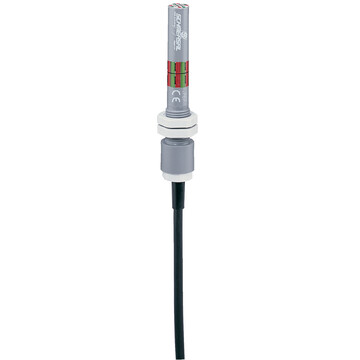

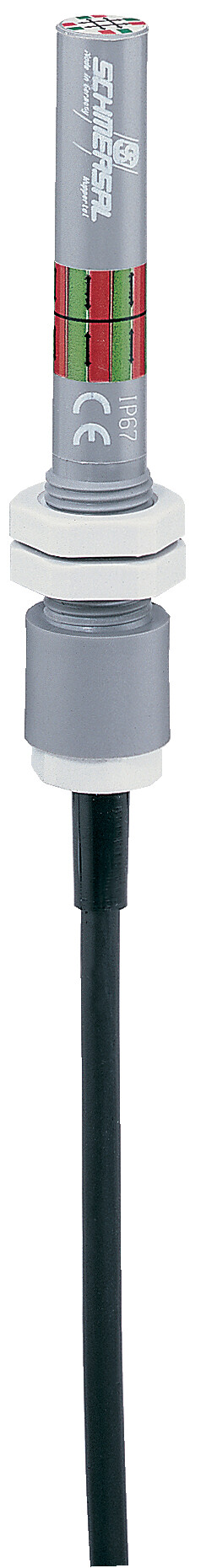

BN 65-10Z - 101055787

Magnetyczny wyłącznik kontaktronowy Schmersal, aktywacja boczna, obudowa walcowa O13 mm, montaż centralny, kabel 1 m, IP67, styki NO, wyłączanie do 50 mm, prąd max 3A, żywotność 1 mld operacji.


Dodaj do porównania Usuń z porównania

39,55 €

48,65 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BN 65-10Z 101055787

  • Z zarobionym fabrycznie kablem
  • Aktywaca z boku
  • z przyłożonym magnesem trwałym
  • Zasada bezkontaktowa
  • długa żywotność
  • Powierzchnia aktywna oraz kierunek aktywacji oznaczone symbolem
  • Forma konstrukcyjna O 13 mm
  • Obudowa z tworzywa termoplastycznego
  • Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika.
  • z montażem centralnym
Klucz zamówieniowy
Oznaczenie typu produktu BN 65-10Z
Numer artykułu (Numer katalogowy) 101055787
EAN (European Article Number) 4030661009469
eCl@ss number, version 12.0 27-27-43-02
eCl@ss number, version 11.0 27-27-01-05
Numer eCl@ss, wersja 9.0 27-27-01-05
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Zasada działania Napęd magnetyczny
Obudowa Walec, gładki
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 74 g
Dane ogólne - właściwości
Możliwość stosowania w windach Tak
magnes ustalający początkowe ustawienie zestyków Tak
Liczba zestyków NO 1
Dane mechaniczne
Płaszczyzny aktywujące z boku
Element aktywujący Magnes
Żywotność mechaniczna, najmniejszy 1 000 000 000 operacji
Szybkość najazdu, maksimum 18 m/s
Montaż centralnie, z gwintowaną flanszą
Moment dokręcania nakrętek, maksimum 3 Nm
Mechanical data - Switching distances according EN IEC 60947-5-3
Odległość wyłączania 5 mm … 50 mm,BP 10 = 5 mm,2 x BP 10 = 17 mm,BP 15 = 6 mm,2 x BP 15 = 17 mm,2 x BP 15/2 = 17 mm,BP 34 = 15 ... 20 mm,BP 20 = 20 mm,BP 31 = 20 mm,BP 11 = 20 mm,BP 12 = 10 ... 30 mm,BP 21 = 25 ... 50 mm
Uwaga (odległość przełączania Sn) Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika. Odległości zadziałania dotyczą uruchomienia pojedynczo zamontowanych urządzeń bez oddziaływania ferromagnetycznego. Na skutek oddziaływania ferromagnetycznego jest możliwa zmiana odległości - dodatnia lub ujemna. W przypadku kilku magnesów uruchamiających należy uwzględnić ich wzajemny wpływ.
Powtarzalność R 0,3 mm
Mechanical data - Connection technique
Długość przewodu 1 m
Konektor Kabel
Przekrój żyły 0,75 mm<sup>2</sup>
Przekrój żyły 18 AWG
Materiał płaszcza kabla H03VV-F
Dane mechaniczne - Wymiary
Średnica czujnika 13 mm
Schlüsselweite 22 SW
Długość czujnika 103 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +75 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 55 Hz, amplituda 1 mm
odporność na uderzenie 30 g, drgania sinusoidalne
odporność na wibracje 30 g, drgania sinusoidalne
Dane elektryczne
Napięcie przełączania, maksymalne 250 VAC
Prąd przełączenia, maksimum 3 A
Zdolność przełączania, maksimum 120 W
Element przełączający Zestyk normalnie otwarty (NO)
Czas przełączania, minimalne 0,3 ms
Czas przełączania, maksimum 0,6 ms
Częstotliwość wyłączania, minimalne 300 Hz
Częstotliwość przełączania 1 080 000 /h
Dane elektryczne - wyjście cyfrowe
Wykonanie Kontaktrony
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BP 10,2x BP 10,BP 15,2x BP 15,2x BP 15/2,BP 34,BP 20,BP 31,BP 11,BP 12,BP 21
Zalecenie (aktywator, osprzęt do dźwigów) BP 10,2 x BP 15/2,2 x BP 15,2 x BP 10,BP 15,BP 34
Note
Uwaga (informacje ogólne) Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N).,Nie dotyczy zestyków bistabilnych
