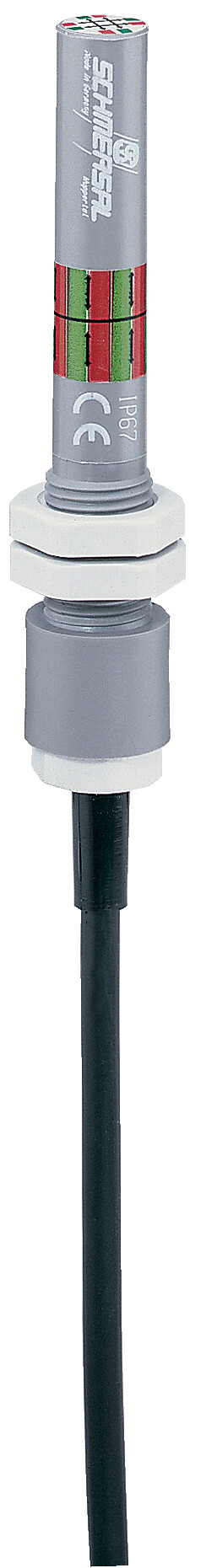

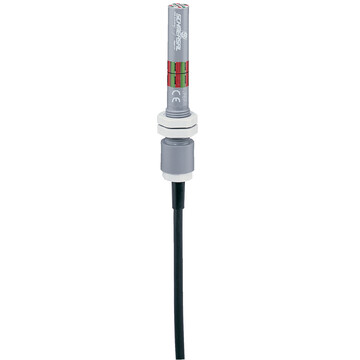

BN 65-RZ - 101055800
Magnetyczny wyłącznik bistabilny Schmersal, wyjście dwustabilne, aktywacja boczna, walec O13 mm, kabel 1 m, IP67, prąd max 3A, wyłączanie do 60 mm, materiał termoplastyczny, montaż centralny, żywotność 1 mld cykli.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BN 65-RZ 101055800
- Z zarobionym fabrycznie kablem
- Aktywaca z boku
- z przyłożonym magnesem trwałym
- Zasada bezkontaktowa
- długa żywotność
- Powierzchnia aktywna oraz kierunek aktywacji oznaczone symbolem
- Forma konstrukcyjna O 13 mm
- Obudowa z tworzywa termoplastycznego
- Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika.
- z montażem centralnym
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BN 65-RZ | |
| Numer artykułu (Numer katalogowy) | 101055800 | |
| EAN (European Article Number) | 4030661009490 | |
| eCl@ss number, version 12.0 | 27-27-43-02 | |
| eCl@ss number, version 11.0 | 27-27-01-05 | |
| Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Zasada działania | Napęd magnetyczny | |
| Obudowa | Walec, gładki | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Ciężar brutto | 75 g | |
| Dane ogólne - właściwości | ||
| Zatrzaskiwanie | Tak | |
| Możliwość stosowania w windach | Tak | |
| magnes ustalający początkowe ustawienie zestyków | Tak | |
| Ilość zacisków | 1 | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | z boku | |
| Element aktywujący | Magnes | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 000 operacji | |
| Szybkość najazdu, maksimum | 18 m/s | |
| Montaż | centralnie, z gwintowaną flanszą | |
| Moment dokręcania nakrętek, maksimum | 3 Nm | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Odległość wyłączania | 15 mm … 60 mm,BP 10N = 15 mm,BP 10S = 15 mm,2 x BP 10N = 20 mm,2 x BP 10S = 20 mm,BP 15N = 17 mm,BP 15S = 17 mm,2 x BP 15/2N = 22 mm,2 x BP 15/2S = 22 mm,BP 34N = 10 ... 30 mm,BP 34S = 15 ... 30 mm,BP 20N = 25 mm,BP 20S = 25 mm,BP 31N = 25 mm,BP 31S = 25 mm,BP 11N = 15 mm,BP 11S = 15 mm,2 x BP 11N = 25 mm,2 x BP 11S = 25 mm,BP 12N = 20 mm,BP 12S = 20 mm,2 x BP 12N = 10 ... 30 mm,2 x BP 12S = 10 ... 30 mm,BP 21N = 15 ... 45 mm,BP 21S = 15 ... 45 mm,2 x BP 21N = 20 ... 60 mm,2 x BP 21S = 20 ... 60 mm,BE 20N = 20 mm,BE 20S = 20 mm | |
| Uwaga (odległość przełączania Sn) | Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika. Odległości zadziałania dotyczą uruchomienia pojedynczo zamontowanych urządzeń bez oddziaływania ferromagnetycznego. Na skutek oddziaływania ferromagnetycznego jest możliwa zmiana odległości - dodatnia lub ujemna. W przypadku kilku magnesów uruchamiających należy uwzględnić ich wzajemny wpływ. | |
| Powtarzalność R | 0,3 mm | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 1 m | |
| Konektor | Kabel | |
| Przekrój żyły | 0,75 mm<sup>2</sup> | |
| Przekrój żyły | 18 AWG | |
| Materiał płaszcza kabla | H03VV-F | |
| Dane mechaniczne - Wymiary | ||
| Średnica czujnika | 13 mm | |
| Schlüsselweite | 22 SW | |
| Długość czujnika | 103 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +75 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g, drgania sinusoidalne | |
| odporność na wibracje | 30 g, drgania sinusoidalne | |
| Dane elektryczne | ||
| Napięcie przełączania, maksymalne | 250 VAC | |
| Prąd przełączenia, maksimum | 3 A | |
| Zdolność przełączania, maksimum | 120 W | |
| Element przełączający | styk dwustabilny | |
| Czas przełączania, minimalne | 0,3 ms | |
| Czas przełączania, maksimum | 0,6 ms | |
| Częstotliwość wyłączania, minimalne | 300 Hz | |
| Częstotliwość przełączania | 1 080 000 /h | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Kontaktrony | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,2x BP 11 S,BP 12 S,BP 21 S,2x BP 21 S,BE 20 S,BP 10 N,2x BP 10 N,BP 15 N,2 x BP 15/2 N,2x BP 15/2 S,BP 34 N,BP 20 N,BP 31 N,BP 11 N,2x BP 11 N,BP 12 N,2x BP 12 N,2x BP 12 S,BP 21 N,2x BP 21 N,BE 20 N | |
| Zalecenie (aktywator, osprzęt do dźwigów) | BP 10,2 x BP 15/2,2 x BP 15,2 x BP 10,BP 15,BP 34 | |
| Note | ||
| Uwaga (informacje ogólne) | Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N).,Nie dotyczy zestyków bistabilnych | |
