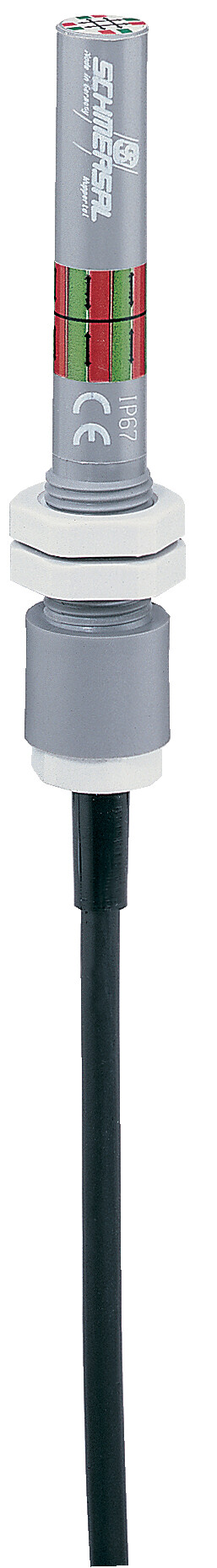

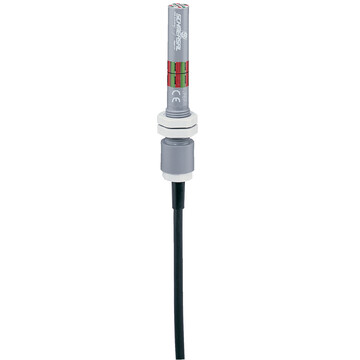

BN 65-RZ/V - 101055838
Magnetyczny wyłącznik bistabilny Schmersal, montaż centralny, aktywacja od frontu, walec O13 mm, kabel 1 m, IP67, prąd max 3A, wyłączanie do 45 mm, materiał termoplastyczny, żywotność 1 mld cykli.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BN 65-RZ/V 101055838
- Z zarobionym fabrycznie kablem
- Aktywacja od frontu
- z przyłożonym magnesem trwałym
- Zasada bezkontaktowa
- długa żywotność
- Powierzchnia aktywna oraz kierunek aktywacji oznaczone symbolem
- Forma konstrukcyjna O 13 mm
- Obudowa z tworzywa termoplastycznego
- Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika.
- z montażem centralnym
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BN 65-RZ/V | |
| Numer artykułu (Numer katalogowy) | 101055838 | |
| EAN (European Article Number) | 4030661009933 | |
| eCl@ss number, version 12.0 | 27-27-43-02 | |
| eCl@ss number, version 11.0 | 27-27-01-05 | |
| Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Zasada działania | Napęd magnetyczny | |
| Obudowa | Walec, gładki | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Ciężar brutto | 76 g | |
| Dane ogólne - właściwości | ||
| Zatrzaskiwanie | Tak | |
| Możliwość stosowania w windach | Tak | |
| magnes ustalający początkowe ustawienie zestyków | Tak | |
| Ilość zacisków | 1 | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | z przodu | |
| Element aktywujący | Magnes | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 000 operacji | |
| Szybkość najazdu, maksimum | 18 m/s | |
| Montaż | centralnie, z gwintowaną flanszą | |
| Moment dokręcania nakrętek, maksimum | 3 Nm | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Odległość wyłączania | 3 mm … 45 mm,2 x BP 10 = 3 mm,BP 34 = 15 mm,BP 20 = 10 mm,BP 31 = 10 mm,BP 11 = 15 mm,BP 12 = 20 mm,BP 21 = 45 mm,BP 22 N = 35 mm,BP 22 S = 35 mm,BE 20 = 10 mm | |
| Uwaga (odległość przełączania Sn) | Odległość zadziałania do 45 mm w zależności od zastosowanego magnesu i wersji czujnika. Odległości zadziałania dotyczą uruchomienia pojedynczo zamontowanych urządzeń bez oddziaływania ferromagnetycznego. Na skutek oddziaływania ferromagnetycznego jest możliwa zmiana odległości - dodatnia lub ujemna. W przypadku kilku magnesów uruchamiających należy uwzględnić ich wzajemny wpływ. | |
| Powtarzalność R | 0,3 mm | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 1 m | |
| Konektor | Kabel | |
| Przekrój żyły | 0,75 mm<sup>2</sup> | |
| Przekrój żyły | 18 AWG | |
| Materiał płaszcza kabla | H03VV-F | |
| Dane mechaniczne - Wymiary | ||
| Średnica czujnika | 13 mm | |
| Schlüsselweite | 22 SW | |
| Długość czujnika | 103 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +75 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 15 g, drgania sinusoidalne | |
| odporność na wibracje | 15 g, drgania sinusoidalne | |
| Dane elektryczne | ||
| Napięcie przełączania, maksymalne | 250 VAC | |
| Prąd przełączenia, maksimum | 3 A | |
| Zdolność przełączania, maksimum | 120 W | |
| Zdolność przełączania, maksimum | 120 VA | |
| Element przełączający | styk dwustabilny | |
| Czas przełączania, minimalne | 0,3 ms | |
| Czas przełączania, maksimum | 0,6 ms | |
| Częstotliwość wyłączania, minimalne | 300 Hz | |
| Częstotliwość przełączania | 720 000 /h | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Kontaktrony | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | 2x BP 10,BP 34,BP 20,BP 31,BP 11,BP 12,BP 21,BP 22 S,BP 22 N,BE 20 | |
| Zalecenie (aktywator, osprzęt do dźwigów) | BP 10,2 x BP 10,BP 15,BP 34 | |
| Note | ||
| Uwaga (informacje ogólne) | Przy montażu wyłącznika do powierzchni żelaznych należy użyć 20 mm warstwy materiału niemagnetycznego. | |
