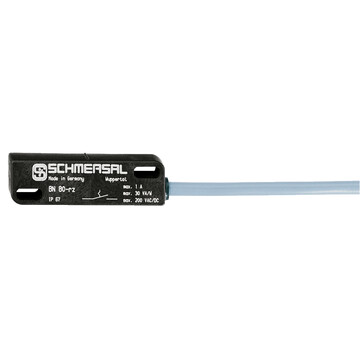

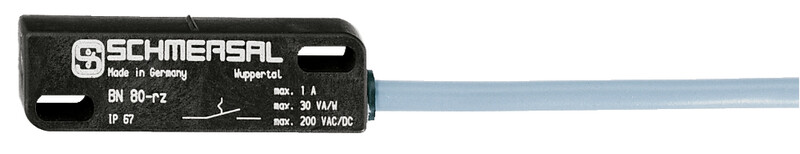

BN 80-10Z - 101055844

Magnetyczny wyłącznik kontaktronowy Schmersal, wymiary 44 x 13 x 9 mm, IP67, 1 zestyk NO, prąd max 0,5A, napięcie max 250VAC/DC, kabel 1 m, odległość działania do 32 mm, płaska obudowa.


Dodaj do porównania Usuń z porównania

30,80 €

37,88 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BN 80-10Z 101055844

  • Zasada bezkontaktowa
  • 1 Kontaktrony
  • długa żywotność
  • Płaska budowa
  • Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika.
  • 44 mm x 13 mm x 9 mm
  • Obudowa z tworzywa termoplastycznego
  • Powierzchnia aktywna oznaczona wypukłością
Klucz zamówieniowy
Oznaczenie typu produktu BN 80-10Z
Numer artykułu (Numer katalogowy) 101055844
EAN (European Article Number) 4030661010021
eCl@ss number, version 12.0 27-27-43-02
eCl@ss number, version 11.0 27-27-01-05
Numer eCl@ss, wersja 9.0 27-27-01-05
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Właściwości ogólne
Zasada działania Napęd magnetyczny
Obudowa Blok
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Obszar aktywny Tworzywo
Ciężar brutto 24 g
Dane ogólne - właściwości
Liczba zestyków NO 1
Dane mechaniczne
Płaszczyzny aktywujące z boku
Obszar aktywny boczne
Element aktywujący Magnes
Żywotność mechaniczna, najmniejszy 1 000 000 000 operacji
Mechanical data - Switching distances according EN IEC 60947-5-3
Odległość wyłączania 0 mm … 32 mm,BP 8 = 3 … 8 mm,BP 10 = 6 … 12 mm,2 x BP 10 = 12 … 20 mm,BP 15 = 8 … 14 mm,2 x BP 15 = 12 … 22 mm,2 x BP 34 = 12 … 26 mm,BP 20 = 12 … 24 mm,BP 31 = 12 … 24 mm,BP 11 = 22 … 28 mm,BP 12 = 24 … 32 mm
Uwaga (odległość przełączania Sn) Odległość zadziałania do 32 mm w zależności od zastosowanego magnesu i wersji czujnika.
Mechanical data - Connection technique
Długość przewodu 1 m
Konektor Kabel
Przekrój żyły 0,25 mm<sup>2</sup>
Przekrój żyły 23 AWG
Materiał płaszcza kabla PVC
Dane mechaniczne - Wymiary
Długość czujnika 9 mm
Szerokość czujnika 44 mm
Wysokość czujnika 13 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +75 °C
odporność na uderzenie 15 g, drgania sinusoidalne
odporność na wibracje 15 g, drgania sinusoidalne
Dane elektryczne
Napięcie przełączania, maksymalne 250 VAC
Napięcie przełączania, maksimum 250 VDC
Prąd przełączenia, maksimum 0,5 A
Zdolność przełączania, maksimum 8 W
Zdolność przełączania, maksimum 10 VA
Element przełączający Zestyk normalnie otwarty (NO)
Czas przełączania, maksimum 0,5 ms
Dane elektryczne - wyjście cyfrowe
Wykonanie Kontaktrony
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BP 10,2x BP 10,BP 15,2x BP 15,BP 20,BP 31,BP 11,BP 12,BP 8,2 x BP 34
Note
Uwaga (informacje ogólne) Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.
