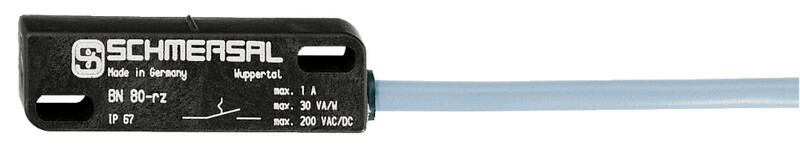

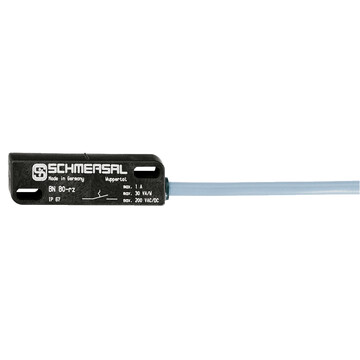

BN 80-RZ - 101139647
Magnetyczny wyłącznik kontaktronowy Schmersal, wymiary 44 x 13 x 9 mm, IP67, styk dwustabilny, prąd max 1,5A, napięcie max 200VAC/DC, kabel 1 m, odległość działania do 60 mm, płaska obudowa.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BN 80-RZ 101139647
- Zasada bezkontaktowa
- 1 Kontaktrony
- długa żywotność
- Płaska budowa
- Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika.
- 44 mm x 13 mm x 9 mm
- Obudowa z tworzywa termoplastycznego
- Powierzchnia aktywna oznaczona wypukłością
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BN 80-RZ | |
| Numer artykułu (Numer katalogowy) | 101139647 | |
| EAN (European Article Number) | 4030661282176 | |
| eCl@ss number, version 12.0 | 27-27-43-02 | |
| eCl@ss number, version 11.0 | 27-27-01-05 | |
| Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Właściwości ogólne | ||
| Zasada działania | Napęd magnetyczny | |
| Obudowa | Blok | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Obszar aktywny | Tworzywo | |
| Ciężar brutto | 24 g | |
| Dane ogólne - właściwości | ||
| Zatrzaskiwanie | Tak | |
| Ilość zacisków | 1 | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | z boku | |
| Obszar aktywny | boczne | |
| Element aktywujący | Magnes | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 000 operacji | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Odległość wyłączania | BP 10 = 2 … 9 mm,2 x BP 10 = 2 … 13 mm,0 mm … 60 mm,BP 6S = 4 … 18 mm,BP 7S = 6 … 22 mm,BP 10S = 10 … 30 mm,2 x BP 10S = 12 … 36 mm,BP 15S = 12 … 30 mm,2 x BP 15S = 13 … 38 mm,BP 34S = 20 … 50 mm,2 x BP 34S = 22 … 60 mm,BP 20S = 10 ... 38 mm,BP 31S = 12 ... 40 mm,BP 11S = 10 ... 30 mm,BP 12S = 10 ... 34 mm | |
| Uwaga (odległość przełączania Sn) | Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika. | |
| Powtarzalność R | 0,3 mm | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 1 m | |
| Konektor | Kabel | |
| Przekrój żyły | 0,25 mm<sup>2</sup> | |
| Przekrój żyły | 23 AWG | |
| Materiał płaszcza kabla | PVC | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 9 mm | |
| Szerokość czujnika | 44 mm | |
| Wysokość czujnika | 13 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +75 °C | |
| odporność na uderzenie | 15 g, drgania sinusoidalne | |
| odporność na wibracje | 15 g, drgania sinusoidalne | |
| Dane elektryczne | ||
| Napięcie przełączania, maksymalne | 200 VAC | |
| Napięcie przełączania, maksimum | 200 VDC | |
| Prąd przełączenia, maksimum | 1,5 A | |
| Zdolność przełączania, maksimum | 8 W | |
| Zdolność przełączania, maksimum | 10 VA | |
| Element przełączający | styk dwustabilny | |
| Czas przełączania, maksimum | 0,5 ms | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Kontaktrony | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | BP 10,BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,BP 12 S,BP 6 S,BP 7 S,2x BP 15 S,2x BP 34 S | |
| Note | ||
| Uwaga (informacje ogólne) | Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego. | |
