BN 85-5. 24-60VDC - 101110853

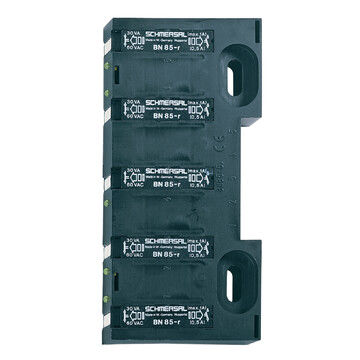

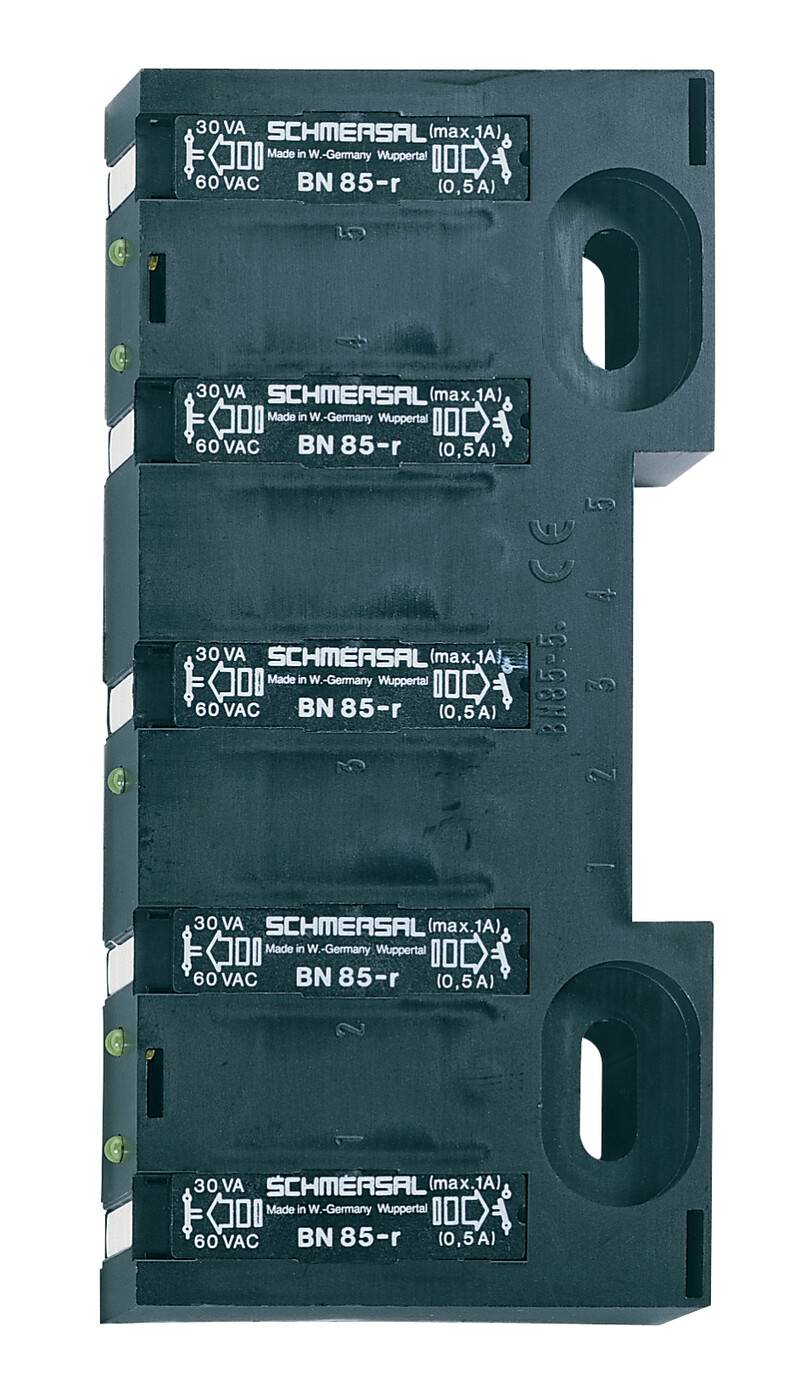

Magnetyczny wyłącznik kontaktronowy Schmersal, 5 styków dwustabilnych, aktywacja od frontu, wyjście konektor 10-polowy, obudowa 140x65x20 mm, zakres zadziałania 1-14 mm, IP30, prąd max 1 A, wyświetlacz LED stanu.


Dodaj do porównania Usuń z porównania

68,70 €

84,50 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BN 85-5. 24-60VDC 101110853

  • Obudowa ze szczelinami montażowymi
  • Aktywacja od frontu
  • Zasada bezkontaktowa
  • 5 kontaktrony
  • długa żywotność
  • Wyświetlacz diodowy stanu przełączania
  • konektor
  • Obudowa z tworzywa termoplastycznego
  • Kontaktron z mocowaniem wciskanym, do montażu na obiekcie
Klucz zamówieniowy
Oznaczenie typu produktu BN 85-5. 24-60VDC
Numer artykułu (Numer katalogowy) 101110853
EAN (European Article Number) 4030661050041
eCl@ss number, version 12.0 27-27-43-02
eCl@ss number, version 11.0 27-27-01-05
Numer eCl@ss, wersja 9.0 27-27-01-05
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Właściwości ogólne
Zasada działania Napęd magnetyczny
Obudowa prostokątne
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 136 g
Dane ogólne - właściwości
Zatrzaskiwanie Tak
Możliwość stosowania w windach Tak
Zintegrowany wskaźnik, status Tak
Ilość zacisków, maksimum 5
Ilość zacisków, minimalne 1
Dane mechaniczne
Płaszczyzny aktywujące z przodu
Element aktywujący Magnes
Żywotność mechaniczna, najmniejszy 1 000 000 000 operacji
Montaż Obudowa ze szczelinami montażowymi
Mechanical data - Switching distances according EN IEC 60947-5-3
Odległość wyłączania 1 mm … 14 mm
Uwaga (odległość przełączania Sn) Odległości zadziałania dotyczą uruchomienia pojedynczo zamontowanych urządzeń bez oddziaływania ferromagnetycznego. Na skutek oddziaływania ferromagnetycznego jest możliwa zmiana odległości - dodatnia lub ujemna. W przypadku kilku magnesów uruchamiających należy uwzględnić ich wzajemny wpływ.
Mechanical data - Connection technique
Konektor Konektor, 10-polowy
Dane mechaniczne - Wymiary
Długość czujnika 140 mm
Szerokość czujnika 65 mm
Wysokość czujnika 20 mm
Warunki otoczenia
Stopień ochrony IP30 wg IEC/EN 60529
Ambient temperature -10 ... +75 °C
odporność na uderzenie 60 g, drgania sinusoidalne
Dane elektryczne
Napięcie przełączania, minimalne 12 VDC
Napięcie przełączania, maksimum 60 VDC
Prąd przełączenia, maksimum 1 A
Zdolność przełączania, maksimum 30 W
Element przełączający styk dwustabilny
Dane elektryczne - wyjście cyfrowe
Wykonanie Kontaktrony
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BP 7
Zalecenie (aktywator, osprzęt do dźwigów) BP 7
Note
Uwaga (informacje ogólne) Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.
