BN 85-R - 101091836

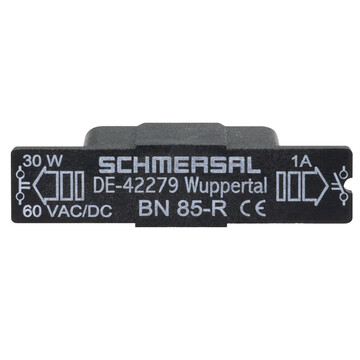

Magnetyczny wyłącznik kontaktronowy Schmersal, wymiary 40 x 35 x 16,5 mm, IP40, styk dwustabilny, prąd max 1A, napięcie max 60VDC, kabel 1 m, odległość działania do 40 mm, montaż na uchwytach zaciskowych.

BN 85-R - 101091836

Dodaj do porównania Usuń z porównania

38,95 €

47,91 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BN 85-R 101091836

  • montaż przy użyciu uchwytów zaciskowych oraz 2 pojedyncze przewody
  • Aktywacja od frontu
  • Zasada bezkontaktowa
  • 1 Kontaktrony
  • długa żywotność
  • Odległość zadziałania do 40 mm w zależności od zastosowanego magnesu i wersji czujnika.
  • 40 mm x 35 mm x 16,5 mm
  • Obudowa z tworzywa termoplastycznego
  • Kontaktron z mocowaniem wciskanym, do montażu na obiekcie
Klucz zamówieniowy
Oznaczenie typu produktu BN 85-R
Numer artykułu (Numer katalogowy) 101091836
EAN (European Article Number) 4030661023472
eCl@ss number, version 12.0 27-27-43-02
eCl@ss number, version 11.0 27-27-01-05
Numer eCl@ss, wersja 9.0 27-27-01-05
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Właściwości ogólne
Zasada działania Napęd magnetyczny
Obudowa Blok
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 40 g
Dane ogólne - właściwości
Zatrzaskiwanie Tak
Możliwość stosowania w windach Tak
Ilość zacisków 1
Dane mechaniczne
Płaszczyzny aktywujące z przodu
Element aktywujący Magnes
Żywotność mechaniczna, najmniejszy 1 000 000 000 operacji
Szybkość najazdu, maksimum 18 m/s
Montaż Uchwyt zaciskowy i 2 pojedyncze żyły
Mechanical data - Switching distances according EN IEC 60947-5-3
Odległość wyłączania 2 mm … 40 mm,BP 6S = 2 … 12 mm,BP 8S = 2 … 10 mm,BP 10S = 5 … 20 mm,2 x BP 10S = 6 … 27 mm,BP 15S = 5 … 22 mm,2 x BP 15S = 7 … 28 mm,BP 34S = 10 … 40 mm,BP 20S = 3 ... 28 mm,BP 31S = 4 ... 30 mm,BP 11S = 4 ... 23 mm,BP 12S = 5 ... 27 mm
Uwaga (odległość przełączania Sn) Odległość zadziałania do 40 mm w zależności od zastosowanego magnesu i wersji czujnika. Odległości zadziałania dotyczą uruchomienia pojedynczo zamontowanych urządzeń bez oddziaływania ferromagnetycznego. Na skutek oddziaływania ferromagnetycznego jest możliwa zmiana odległości - dodatnia lub ujemna. W przypadku kilku magnesów uruchamiających należy uwzględnić ich wzajemny wpływ.
Mechanical data - Connection technique
Długość przewodu 1 m
Konektor Kabel
Przekrój żyły 0,75 mm<sup>2</sup>
Przekrój żyły 18 AWG
Materiał płaszcza kabla LiY
Dane mechaniczne - Wymiary
Długość czujnika 16,5 mm
Szerokość czujnika 40 mm
Wysokość czujnika 35 mm
Warunki otoczenia
Stopień ochrony IP40
Ambient temperature +0 ... +75 °C
odporność na uderzenie 60 g, drgania sinusoidalne
Dane elektryczne
Napięcie przełączania, maksimum 60 VDC
Prąd przełączenia, maksimum 1 A
Zdolność przełączania, maksimum 30 W
Element przełączający styk dwustabilny
Czas przełączania, maksimum 0,2 ms
Dane elektryczne - wyjście cyfrowe
Wykonanie Kontaktrony
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,BP 12 S,BP 6 S,BP 8 S,2 x BP 15 S
Zalecenie (aktywator, osprzęt do dźwigów) BP 10,BP 6,2 x BP 15,2 x BP 10,BP 15,BP 34
Note
Uwaga (informacje ogólne) Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.
