BN 85-R-1824-2 3,0M - 101095308

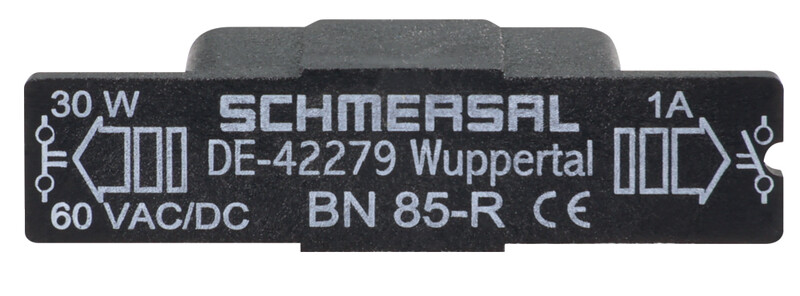

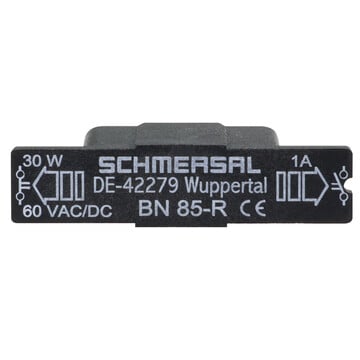

Magnetyczny wyłącznik kontaktronowy Schmersal, wymiary 40 x 35 x 16,5 mm, IP40, styk dwustabilny, prąd max 1A, napięcie max 60VDC, kabel 3 m, odległość działania do 40 mm, montaż na listwie DIN C ze śrubami.


Dodaj do porównania Usuń z porównania

46,65 €

57,38 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BN 85-R-1824-2 3,0M 101095308

  • Montaż na listwie DIN C oraz osłonięte przewody ze śrubami
  • Zasada bezkontaktowa
  • 1 Kontaktrony
  • długa żywotność
  • Odległość zadziałania do 40 mm w zależności od zastosowanego magnesu i wersji czujnika.
  • 40 mm x 35 mm x 16,5 mm
  • Obudowa z tworzywa termoplastycznego
  • Kontaktron z mocowaniem wciskanym, do montażu na obiekcie
Klucz zamówieniowy
Oznaczenie typu produktu BN 85-R-1824-2 3,0M
Numer artykułu (Numer katalogowy) 101095308
EAN (European Article Number) 4030661268026
eCl@ss number, version 12.0 27-27-43-02
eCl@ss number, version 11.0 27-27-01-05
Numer eCl@ss, wersja 9.0 27-27-01-05
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Właściwości ogólne
Zasada działania Napęd magnetyczny
Obudowa Blok
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 88 g
Dane ogólne - właściwości
Zatrzaskiwanie Tak
Możliwość stosowania w windach Tak
Ilość zacisków 1
Dane mechaniczne
Płaszczyzny aktywujące z przodu
Obszar aktywny boczne
Element aktywujący Magnes
Żywotność mechaniczna, najmniejszy 1 000 000 000 operacji
Montaż Szyny profilowe C i przewód płaszczowy ze śrubami
Mechanical data - Switching distances according EN IEC 60947-5-3
Odległość wyłączania 2 mm … 40 mm,BP 6S = 2 … 12 mm,BP 8S = 2 … 10 mm,BP 10S = 5 … 20 mm,2 x BP 10S = 6 … 27 mm,BP 15S = 5 … 22 mm,2 x BP 15S = 7 … 28 mm,BP 34S = 10 … 40 mm,BP 20S = 3 ... 28 mm,BP 31S = 4 ... 30 mm,BP 11S = 4 ... 23 mm,BP 12S = 5 ... 27 mm
Uwaga (odległość przełączania Sn) Odległość zadziałania do 40 mm w zależności od zastosowanego magnesu i wersji czujnika.
Mechanical data - Connection technique
Długość przewodu 3 m
Konektor Kabel
Przekrój żyły 0,75 mm<sup>2</sup>
Przekrój żyły 18 AWG
Materiał płaszcza kabla LiY
Dane mechaniczne - Wymiary
Długość czujnika 16,5 mm
Szerokość czujnika 40 mm
Wysokość czujnika 35 mm
Warunki otoczenia
Stopień ochrony IP40
Ambient temperature +0 ... +75 °C
odporność na uderzenie 60 g, drgania sinusoidalne
Dane elektryczne
Napięcie przełączania, maksimum 60 VDC
Prąd przełączenia, maksimum 1 A
Zdolność przełączania, maksimum 30 VA
Element przełączający styk dwustabilny
Czas przełączania, maksimum 0,2 ms
Dane elektryczne - wyjście cyfrowe
Wykonanie Kontaktrony
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,BP 12 S,BP 6 S,BP 8 S,2 x BP 15 S
Note
Uwaga (informacje ogólne) Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.
