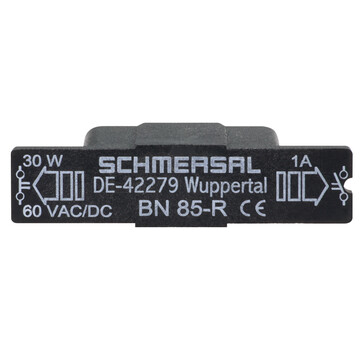

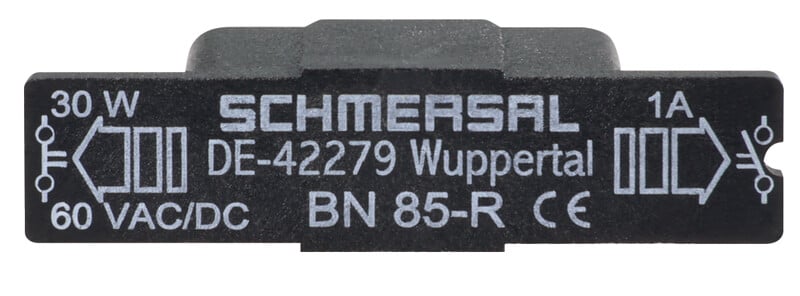

BN 85-R-1824-3 1,0M - 101101624
Magnetyczny wyłącznik kontaktronowy Schmersal, wymiary 40 x 35 x 16,5 mm, IP40, styk dwustabilny, prąd max 1A, napięcie max 60VDC, kabel 1 m, odległość działania do 40 mm, montaż na uchwytach zaciskowych.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BN 85-R-1824-3 1,0M 101101624
- montaż przy użyciu uchwytów zaciskowych oraz osłonięte przewody
- Aktywacja od frontu
- Zasada bezkontaktowa
- 1 Kontaktrony
- długa żywotność
- Odległość zadziałania do 40 mm w zależności od zastosowanego magnesu i wersji czujnika.
- 40 mm x 35 mm x 16,5 mm
- Obudowa z tworzywa termoplastycznego
- Kontaktron z mocowaniem wciskanym, do montażu na obiekcie
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BN 85-R-1824-3 1,0M | |
| Numer artykułu (Numer katalogowy) | 101101624 | |
| EAN (European Article Number) | 4030661023533 | |
| eCl@ss number, version 12.0 | 27-27-43-02 | |
| eCl@ss number, version 11.0 | 27-27-01-05 | |
| Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Właściwości ogólne | ||
| Zasada działania | Napęd magnetyczny | |
| Obudowa | Blok | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Ciężar brutto | 43 g | |
| Dane ogólne - właściwości | ||
| Zatrzaskiwanie | Tak | |
| Możliwość stosowania w windach | Tak | |
| Ilość zacisków | 1 | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | z przodu | |
| Element aktywujący | Magnes | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 000 operacji | |
| Szybkość najazdu, maksimum | 18 m/s | |
| Montaż | Uchwyt zaciskowy i przewód płaszczowy | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Odległość wyłączania | 2 mm … 40 mm,BP 6S = 2 … 12 mm,BP 8S = 2 … 10 mm,BP 10S = 5 … 20 mm,2 x BP 10S = 6 … 27 mm,BP 15S = 5 … 22 mm,2 x BP 15S = 7 … 28 mm,BP 34S = 10 … 40 mm,BP 20S = 3 ... 28 mm,BP 31S = 4 ... 30 mm,BP 11S = 4 ... 23 mm,BP 12S = 5 ... 27 mm | |
| Uwaga (odległość przełączania Sn) | Odległość zadziałania do 40 mm w zależności od zastosowanego magnesu i wersji czujnika. Odległości zadziałania dotyczą uruchomienia pojedynczo zamontowanych urządzeń bez oddziaływania ferromagnetycznego. Na skutek oddziaływania ferromagnetycznego jest możliwa zmiana odległości - dodatnia lub ujemna. W przypadku kilku magnesów uruchamiających należy uwzględnić ich wzajemny wpływ. | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 1 m | |
| Konektor | Kabel | |
| Przekrój żyły | 0,25 mm<sup>2</sup> | |
| Przekrój żyły | 23 AWG | |
| Materiał płaszcza kabla | LiY | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 16,5 mm | |
| Szerokość czujnika | 40 mm | |
| Wysokość czujnika | 35 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP40 | |
| Ambient temperature | +0 ... +75 °C | |
| odporność na uderzenie | 60 g, drgania sinusoidalne | |
| Dane elektryczne | ||
| Napięcie przełączania, maksimum | 60 VDC | |
| Prąd przełączenia, maksimum | 1 A | |
| Zdolność przełączania, maksimum | 30 W | |
| Element przełączający | styk dwustabilny | |
| Czas przełączania, maksimum | 0,2 ms | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Kontaktrony | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,BP 12 S,BP 6 S,BP 8 S,2 x BP 15 S | |
| Zalecenie (aktywator, osprzęt do dźwigów) | BP 10,BP 6,2 x BP 15,2 x BP 10,BP 15,BP 34 | |
| Note | ||
| Uwaga (informacje ogólne) | Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego. | |
