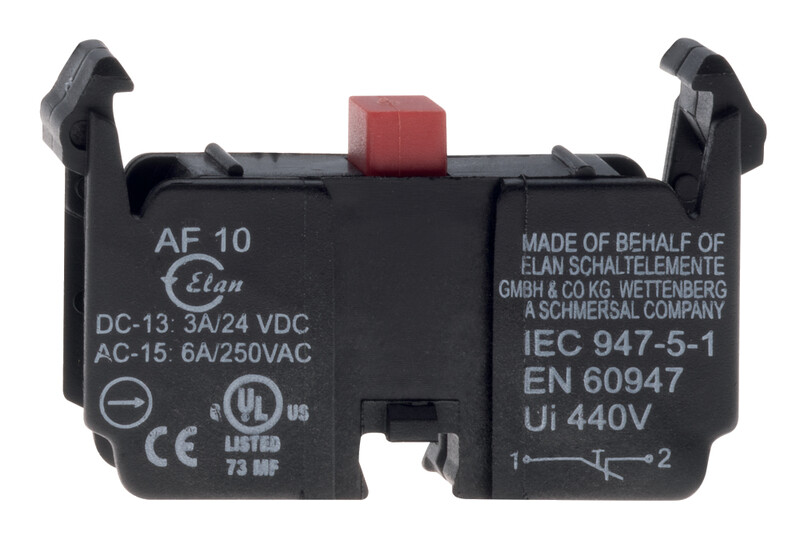

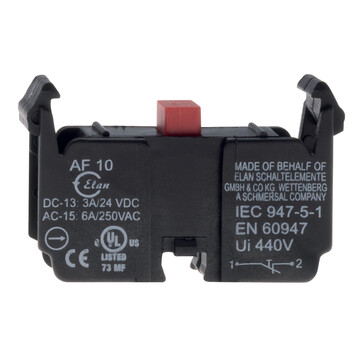

AF10 - 101030064

Blok zestyków NC Schmersal, długość 44 mm, szerokość 9 mm, wysokość 25,5 mm, prąd znamionowy 10 A, IP40, przekrój kabla do 2,5 mm2, żywotność mechaniczna 5 000 000 operacji, napięcie izolacji 400 V.


Dodaj do porównania Usuń z porównania

3,55 €

4,37 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Klucz zamówieniowy
Oznaczenie typu produktu AF10
Numer artykułu (Numer katalogowy) 101030064
EAN (European Article Number) 4030661607375
eCl@ss number, version 12.0 27-37-12-10
eCl@ss number, version 11.0 27-37-12-10
Numer eCl@ss, wersja 9.0 27-37-12-10
ETIM number, version 7.0 EC000221
ETIM number, version 6.0 EC000221
Właściwości ogólne
Normy EN IEC 60947-5-1,EN IEC 60947-1
Materiał obudowy Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące
Ciężar brutto 11 g
Dane ogólne - właściwości
Liczba zestyków NC 1
Dane mechaniczne
Instrukcja montażu wkładany
Żywotność mechaniczna, najmniejszy 5 000 000 operacji
Skok wymuszonego rozwarcia 2 mm
Rozwarcie styków 1 mm
Pozycja kołnierza montażowego 1,2,3
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,5 mm2, sztywny,0,5 mm2, elastyczny
Przekrój kabla, maksimum 2,5 mm2, sztywny,1,5 mm2, elastyczny
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Moment dokręcania zacisków 0,8 Nm
Dane mechaniczne - Wymiary
Długość 44 mm
Szerokość 9 mm
Wysokość 25,5 mm
Warunki otoczenia
Stopień ochrony rozdzielni IP40
Stopień ochrony zacisków lub przyłączy IP20
Ambient temperature -25 ... +60 °C
odporność na uderzenie 30 g / 18 ms
odporność na wibracje 20 g / 10 ... 150 Hz
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 400 V
Znamionowe napięcie udarowe wytrzymywane 4 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Kategoria użytkowania AC-15 250 VAC
Kategoria użytkowania AC-15 6 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 3 A
Element przełączający Zestyk normalnie zamkniety (NC)
Zasada przełączania Wolnoprzełączające
Częstotliwość przełączania 1 200 /h
Oznaczenie zestyków 1-2
