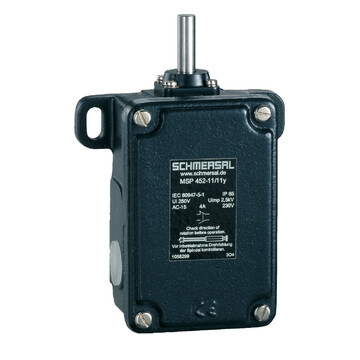

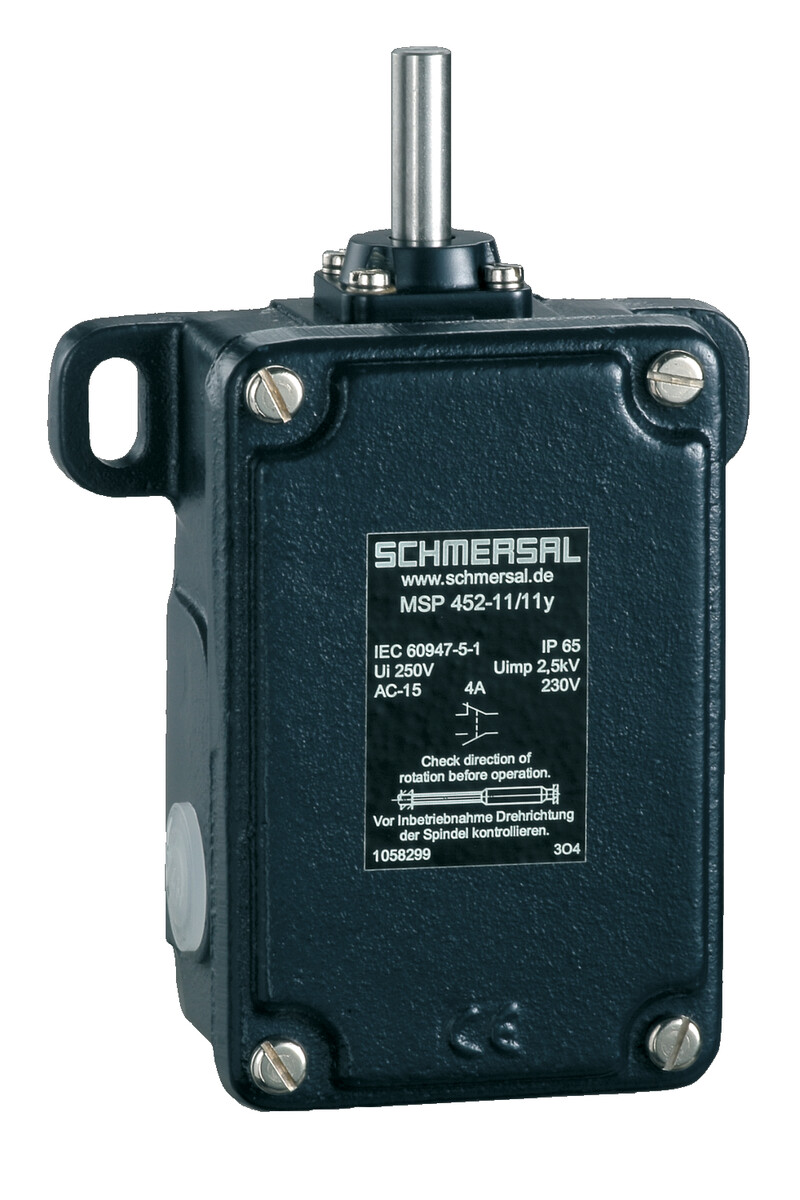

MSP 452-11/11Y-M20 - 101160615
Obrotowy wrzecionowy wyłącznik krańcowy Schmersal, żeliwo szare, 4 zestawki (2NC/2NO), IP65, moment aktywujący 0,2 Nm, połączenie M20, rozwarcie styków 2x0,5 mm, prąd 6 A, temperatura -30...+90°C, wymiary 118x174x64 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry MSP 452-11/11Y-M20 101160615
- 2 wloty kablowe
- Obudowa metalowa
- 4 Zestyki
- 118 mm x 174 mm x 64 mm
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | MSP 452-11/11Y-M20 | |
| Numer artykułu (Numer katalogowy) | 101160615 | |
| EAN (European Article Number) | 4030661190815 | |
| eCl@ss number, version 12.0 | 27-27-06-01 | |
| eCl@ss number, version 11.0 | 27-27-06-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Zasada działania | mechaniczne | |
| Materiał obudowy | Żeliwo szare, ocynkowane | |
| Materiał powłoki obudowy | malowane | |
| Ciężar brutto | 1 735 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków NC | 2 | |
| Liczba zestyków NO | 2 | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 3 000 000 operacji | |
| Rozwarcie styków | 2 x 0,5 mm | |
| moment aktywujący | 0,2 Nm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 1,5 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Przekrój żyły | 12 AWG | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 64 mm | |
| Szerokość czujnika | 118 mm | |
| Wysokość czujnika | 174 mm | |
| Średnica trzpienia ruchomego | 10 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -30 ... +90 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 6 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 2,5 A | |
| Element przełączający | zestyk (NO) zestyk (NC) | |
| Zasada przełączania | Działanie migowe | |
| Czas przełączania, maksimum | 43 221 ms | |
| Czas przełączania, maksimum | 10 ms | |
| Note | ||
| Uwaga (informacje ogólne) | Ten wrzecionowy wyłącznik krańcowy z wkładką migową nadaje się do stosowania wyłącznie w normalnych i średnich warunkach roboczych, np. w obrabiarkach, żurawiach i przenośnikach. Stopień ochrony IP 65 wg IEC/EN 60529.,Przesunięcie bloków zestyków umożliwia ustawienia liczby obrotów trzpienia pomiędzy 4 i 55 obrotów. Ruch martwy wynosi przynajmniej 5 obrotów w każdą stronę. | |
