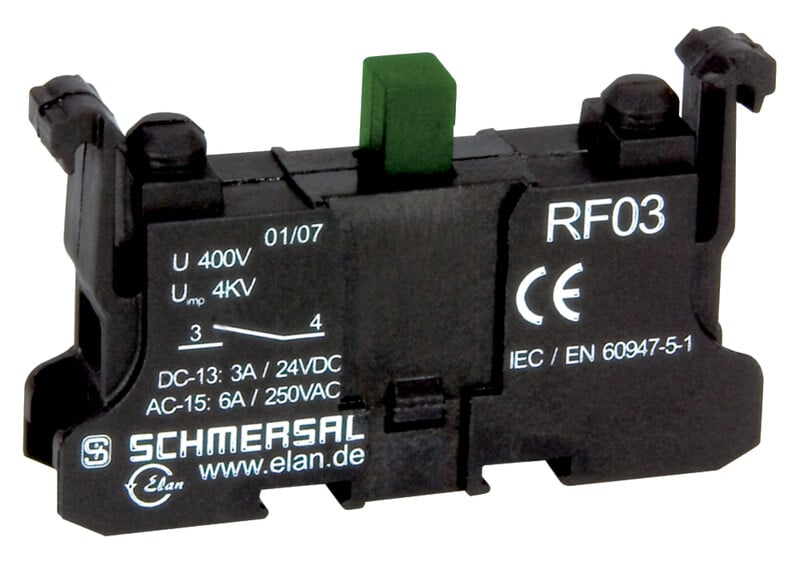

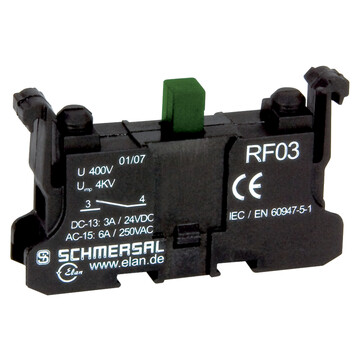

RF03 - 101190087
Blok styków Schmersal do osprzętu tablicowego, połączenie śrubowe M20x1.5, 1 zestyk NO, prąd znamionowy 10A, napięcie izolacji 400V, szerokość 9 mm, długość 44 mm, materiał termoplastyczny, mechaniczna żywotność 10 mln cykli.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry RF03 101190087
- połączenie śrubowe
- 3-4 (Oznaczenie zestyków)
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | RF03 | |
| Numer artykułu (Numer katalogowy) | 101190087 | |
| EAN (European Article Number) | 4030661456751 | |
| eCl@ss number, version 12.0 | 27-37-13-02 | |
| eCl@ss number, version 11.0 | 27-37-13-02 | |
| Numer eCl@ss, wersja 9.0 | 27-37-13-02 | |
| ETIM number, version 7.0 | EC000041 | |
| ETIM number, version 6.0 | EC000041 | |
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1,EN IEC 60947-1 | |
| Niesprzyjające warunki klimatyczne | IEC 60068-2-30 | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Materiał tabliczki identyfikacyjnej | Tworzywo, poliamid PA | |
| Ciężar brutto | 20 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków NO | 1 | |
| Klasyfikacja | ||
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 100 000 operacji | |
| Dane mechaniczne | ||
| Instrukcja montażu | wkładany | |
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Skok wymuszonego rozwarcia | 2 mm | |
| Rozwarcie styków | 3 mm | |
| Pozycja kołnierza montażowego | 1,2,3 | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,5 mm2, sztywny,0,5 mm2, elastyczny | |
| Przekrój kabla, maksimum | 2,5 mm2, sztywny,1,5 mm2, elastyczny | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Moment dokręcania zacisków | 1 Nm | |
| Dane mechaniczne - Wymiary | ||
| Długość | 44 mm | |
| Szerokość | 9 mm | |
| Wysokość | 25,5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony rozdzielni | IP40 | |
| Stopień ochrony zacisków lub przyłączy | IP20 | |
| Ambient temperature | -25 ... +75 °C | |
| odporność na uderzenie | 30 g / 18 ms | |
| odporność na wibracje | 20 g / 10 ... 150 Hz | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 400 V | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 | 3 | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 250 VAC | |
| Kategoria użytkowania AC-15 | 6 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 3 A | |
| Odpowiedni dla niskich napięć | ? 5 V / ? 1 mA | |
| Element przełączający | Zestyk normalnie otwarty (NO) | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 1 200 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Oznaczenie zestyków | 3-4 | |
