RLDEWS24 - 101195136

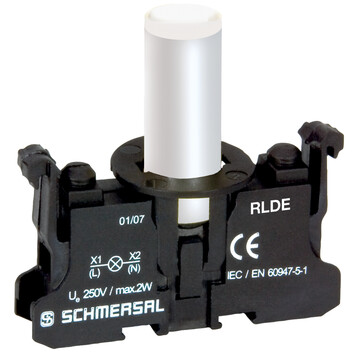

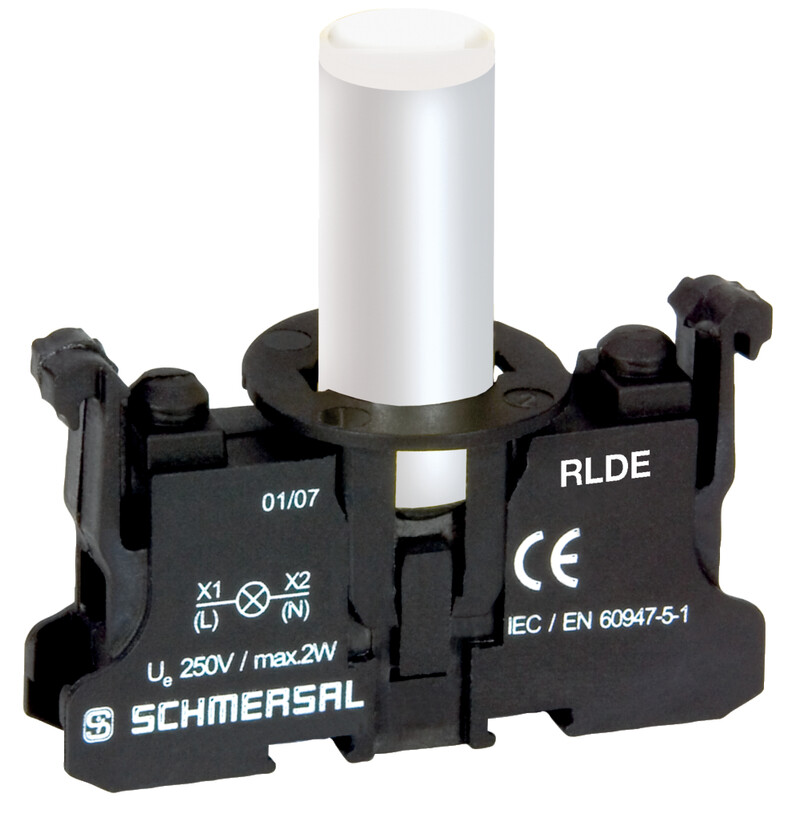

Wskaźnik LED Schmersal do paneli sterowniczych, biała dioda LED, napięcie zasilania 24 VAC/DC, połączenie śrubowe, pozycja montażu 3, szerokość 10 mm, głębokość 45 mm, materiał termoplastyczny, zaciski IP20.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry RLDEWS24 101195136
- połączenie śrubowe
- Pozycja kołnierza montażowego 3
- Biała dioda LED
- 24 VAC/DC
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | RLDEWS24 | |
| Numer artykułu (Numer katalogowy) | 101195136 | |
| EAN (European Article Number) | 4030661487366 | |
| eCl@ss number, version 12.0 | 27-37-12-09 | |
| eCl@ss number, version 11.0 | 27-37-12-09 | |
| Numer eCl@ss, wersja 9.0 | 27-37-12-09 | |
| ETIM number, version 7.0 | EC000204 | |
| ETIM number, version 6.0 | EC000204 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1,EN IEC 60947-1 | |
| Niesprzyjające warunki klimatyczne | IEC 60068-2-30 | |
| Warunki montażu (mechaniczne) | dowolnie | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Ciężar brutto | 23 g | |
| Dane ogólne - właściwości | ||
| Zintegrowany wskaźnik, ogólnie | Tak | |
| Dane mechaniczne | ||
| Instrukcja montażu | wkładany | |
| Pozycja kołnierza montażowego | 3 | |
| Mechanical data - Connection technique | ||
| Oznaczenia przyłączy | EN 50005,EN 50013 | |
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,5 mm2, sztywny,0,5 mm2, elastyczny | |
| Przekrój kabla, maksimum | 2,5 mm2, sztywny,1,5 mm2, elastyczny | |
| Moment dokręcania zacisków | 1 Nm | |
| Dane mechaniczne - Wymiary | ||
| Długość | 46 mm | |
| Szerokość | 10 mm | |
| Głębokość | 45 mm | |
| Warunki otoczenia | ||
| Stopień ochrony zacisków lub przyłączy | IP20 | |
| Ambient temperature | -25 ... +75 °C | |
| odporność na uderzenie | 30 g / 18 ms | |
| odporność na wibracje | 20 g / 10 ... 150 Hz | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 440 V | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 | 3 | |
| Wskaźnik stanu | ||
| Kolor diody LED | białe | |
| Uwaga (Wskaźnik stanu LED) | Napięcie zasilania UB: 24 VAC/DC | |
