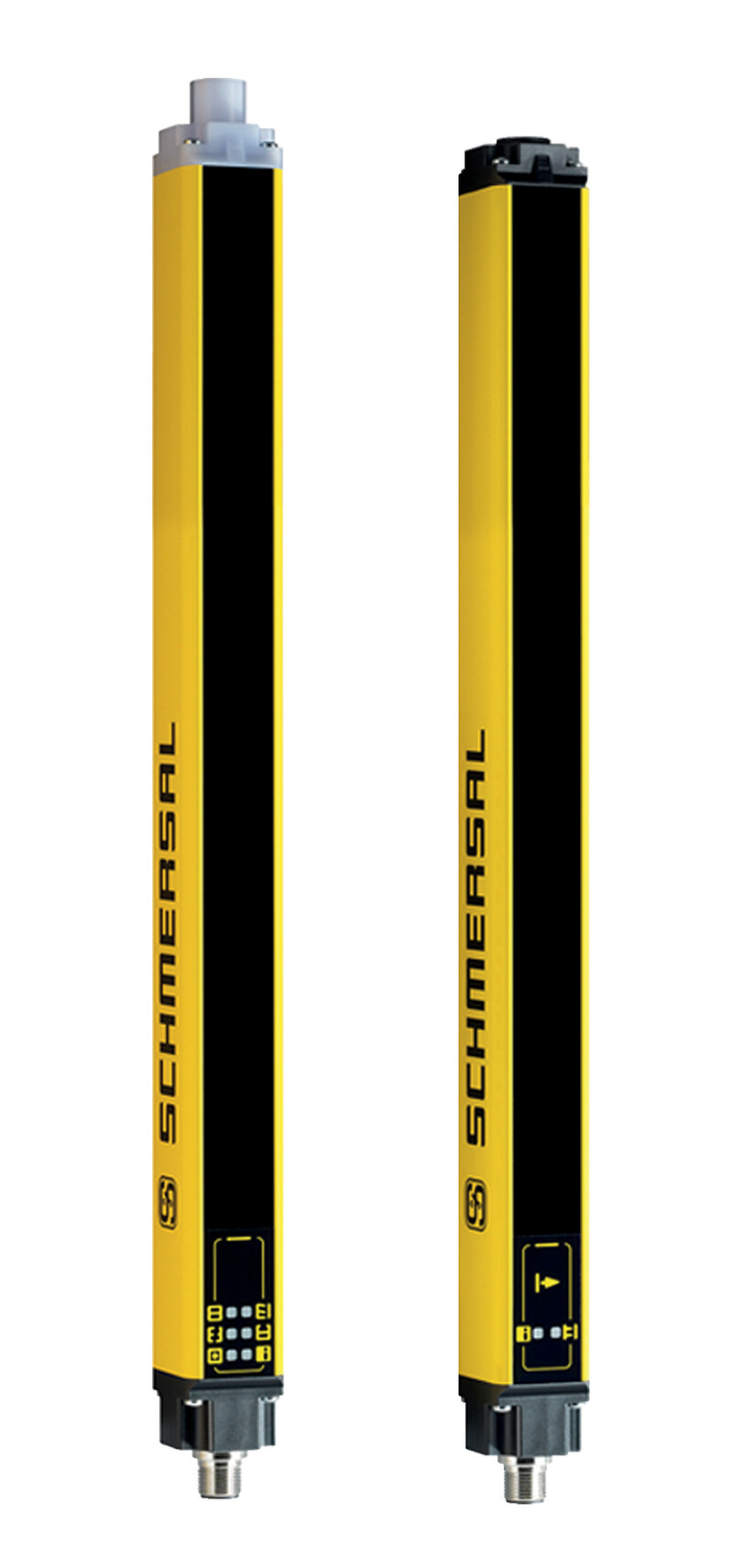

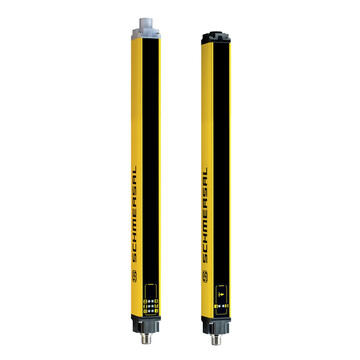

SLC445-ER-1210-14-01 - 103005399
Kurtyna świetlna bezpieczeństwa Schmersal, wysokość obszaru zabezpieczanego 1210 mm, kategoria bezpieczeństwa 4, stopień ochrony IP67, 120 promieni, rozdzielczość 14 mm, funkcje mutingu i blankingu, wyjście p-type.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SLC445-ER-1210-14-01 103005399
- Wielofunkcyjny
- Muting
- Tryb cykliczny
- Podwójny reset
- Multiscan
- Kategoria bezpieczeństwa 4 wg IEC 61496-1
- Zintegrowana aktywna funkcja pozycjonowania
- Blanking: stały/ruchomy
- Stan i diagnostyka za pomocą wyświetlacza 7-segmentowego
- Zintegrowane sterowanie zestyków
- Przyjazne dla użytkownika ustawienie parametrów, bez uzycia narzędzi
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | SLC445-ER-1210-14-01 | |
| Numer artykułu (Numer katalogowy) | 103005399 | |
| EAN (European Article Number) | 4030661436104 | |
| eCl@ss number, version 12.0 | 27-27-27-04 | |
| eCl@ss number, version 11.0 | 27-27-27-04 | |
| Numer eCl@ss, wersja 9.0 | 27-27-27-04 | |
| ETIM number, version 7.0 | EC002549 | |
| ETIM number, version 6.0 | EC002549 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | CLC/TS 61496-2,EN IEC 61496-1 | |
| Materiał obudowy | Aluminium | |
| Czas reakcji, maksimum | 20 ms | |
| Ciężar brutto | 2 180 g | |
| Dane ogólne - właściwości | ||
| funkcja mutingu | Tak | |
| Ustawianie ręczne | Tak | |
| Możliwość sterowania zegarowego | Tak | |
| Reset ręczny | Tak | |
| Zintegrowany regulacja styczników | Tak | |
| Kodowanie promienia | Tak | |
| Funkcja wygaszania | Tak | |
| Wyświetlacz 7-segmentowy | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Zintegrowany wskaźnik, diagnostyka | Tak | |
| Zmniejszona rozdzielczość | Tak | |
| Liczba bezpiecznych wyjść cyfrowych | 2 | |
| Liczba promieni | 120 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 62061 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 5,14 x 10?? /h | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Kategoria bezpieczeństwa wg IEC 61496-1 | 4 | |
| Dane mechaniczne | ||
| Zdolność wykrywania obiektów testowych przy v = 1,6 m/s | 14 mm | |
| Wysokość obszaru zabezpieczanego | 1 210 mm | |
| Zasięg, obszar zabezpieczany, minimum | 0,3 m | |
| Zasięg, Obszar zabezpieczany, maksimum | 7 m | |
| Długość fali czujników | 880 nm | |
| Mechanical data - Connection technique | ||
| Konektor | Konektor | |
| Konektor, odbiornik | Konektor M12, 12-polowy | |
| Konektor, nadajnik | Konektor M12, 4-polowy | |
| Długość podłączanego przewodu, maksimum | 100 m | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 33 mm | |
| Szerokość czujnika | 27,8 mm | |
| Wysokość czujnika (Odbiornik) | 1 301 mm | |
| Wysokość czujnika (Nadajnik) | 1 291 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +50 °C | |
| Storage and transport temperature | -25 ... +70 °C | |
| Ocena zabezpieczenia | III | |
| Dane elektryczne | ||
| Napięcie przełączania OSSD, sygnał HIGH | 24 V | |
| Elektryczny pobór mocy od odbiornika, maksimum | 10 W | |
| Elektryczny pobór mocy nadajnika, maksimum | 5 W | |
| Electrical data - Safety digital outputs | ||
| Prąd wyjściowy (bezpieczne wyjście), maksimum | 0,25 A | |
| Wyjście bezpieczne | p-type | |
| Zakres dostawy | ||
| Zakres dostawy | Zestaw z 2 kątownikami montażowymi | |
| Akcesoria | ||
| Zalecenie dot. urządzenia bezpieczeństwa | SRB-E 301 | |
| Note | ||
| Uwaga (informacje ogólne) | I<sub>m</sub> W przypadku awarii (przerwania zasilania 0 V) maksymalny prąd upływowy wynosi 1 mA. | |
