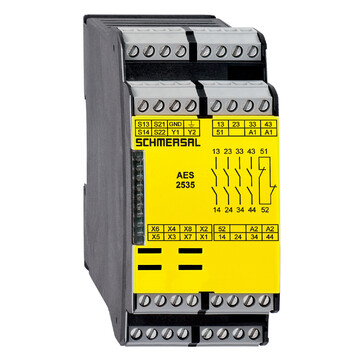

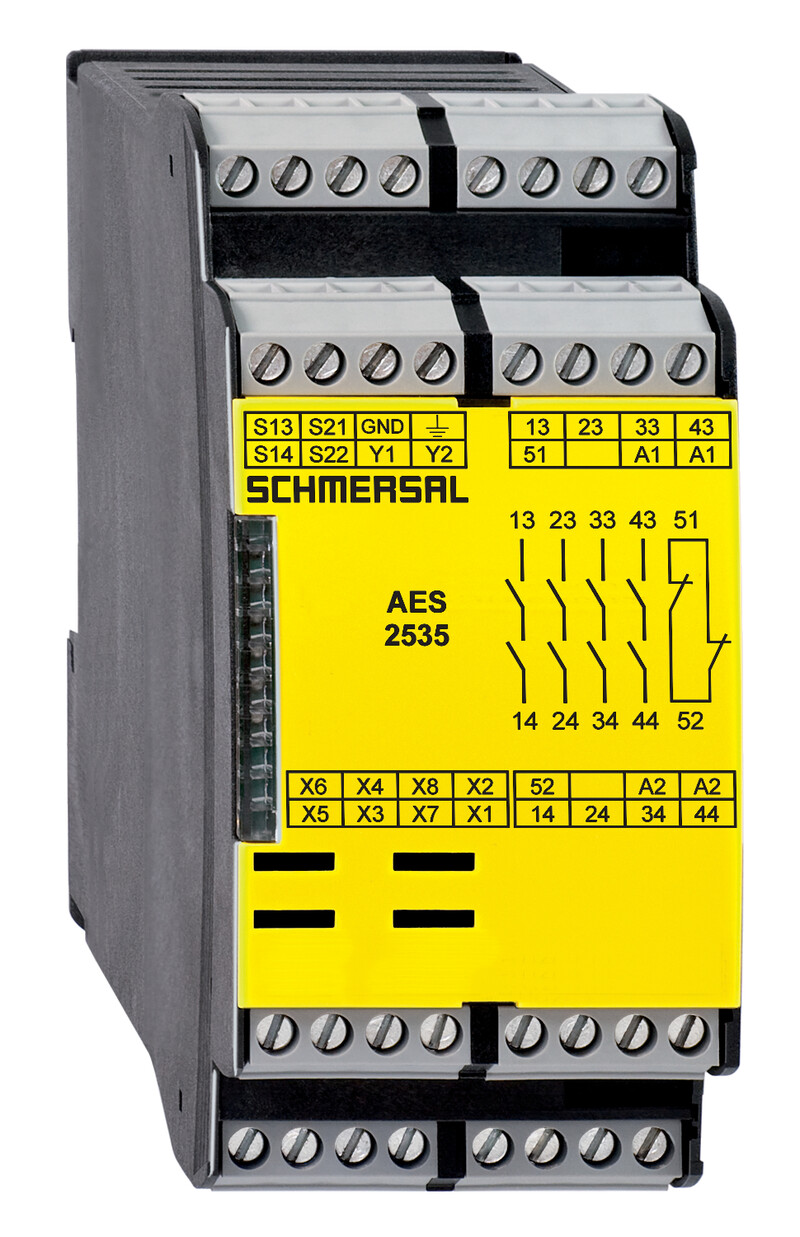

AES 2535 UE: 24...230V AC/DC - 101180845
Moduł bezpieczeństwa Schmersal, monitorowanie czujników magnetycznych, 4 zestyki bezpieczeństwa, 2 wyjścia sygnalizacyjne, zasilanie 24–230 VAC/DC, IP40, SIL2, montaż na szynie DIN, funkcja automatycznego resetu.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AES 2535 UE: 24...230V AC/DC 101180845
- Monitorowanie czujników magnetycznych bezpieczeństwa typoszeregu BNS
- 4 zestyki bezpieczeństwa, STOP 0
- 2 Wyjścia sygnalizacyjne
| Klucz zamówieniowy | ||
|---|---|---|
| Uwaga (możliwość dostawy) | Phased-out product | |
| Oznaczenie typu produktu | AES 2535 UE: 24...230V AC/DC | |
| Numer artykułu (Numer katalogowy) | 101180845 | |
| EAN (European Article Number) | 4030661343570 | |
| eCl@ss number, version 12.0 | 27-37-18-19 | |
| eCl@ss number, version 11.0 | 27-37-18-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-18-19 | |
| ETIM number, version 7.0 | EC001449 | |
| ETIM number, version 6.0 | EC001449 | |
| Możliwość dostawy do | 31.12.2024 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-14,BG-GS-ET-20,EN IEC 62061,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 61508,EN IEC 60204-1,EN IEC 60947-1 | |
| Niesprzyjające warunki klimatyczne | BG-GS-ET-14,IEC 60947-5-3 | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Ciężar brutto | 359 g | |
| Dane ogólne - właściwości | ||
| Wykrywanie zerwania przewodu | Tak | |
| Wykrywanie zwarcia | Tak | |
| Obwód sprzężenia zwrotnego | Tak | |
| Funkcja automatycznego resetu | Tak | |
| Reset po odłączeniu napięcia zasilania | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba zestyków pomocniczych | 1 | |
| Liczba diod LED | 1 | |
| Liczba zestyków NC | 2 | |
| Liczba zestyków NO | 1 | |
| Liczba bezzwłocznych wyjść półprzewodnikowych z funkcją sygnalizacji | 2 | |
| Liczba zestyków bezpieczeństwa | 4 | |
| Liczba wyjść sygnalizacyjnych | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Kategoria zatrzymania | 0 | |
| Klasyfikacja - wyjścia przekaźnikowe | ||
| Poziom zapewnienia bezpieczeństwa | d | |
| Kategoria zgodnie z EN ISO 13849 | 3 | |
| Wartość PFH | 1,00 x 10?7 /h | |
| Safety Integrity Level (SIL) | 2 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 20 000 000 operacji | |
| Montaż | montaż na standardowej szynie DIN wg EN 60715 | |
| Mechanical data - Connection technique | ||
| Oznaczenia przyłączy | IEC/EN 60947-1 | |
| Konektor | sztywny lub elastyczny,Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,25 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Moment dokręcania zacisków | 0,6 Nm | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 45 mm | |
| Wysokość | 100 mm | |
| Głębokość | 121 mm | |
| Warunki otoczenia | ||
| Stopień ochrony obudowy | IP40 | |
| Stopień ochrony miejsca instalacji | IP54 | |
| Stopień ochrony zacisków lub przyłączy | IP20 | |
| Ambient temperature | +0 ... +55 °C | |
| Storage and transport temperature | -25 ... +70 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10...55 Hz, amplituda 0,35 mm, ± 15 % | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 2 | |
| Dane elektryczne | ||
| Zakres częstotliwości | 50 Hz,60 Hz | |
| Type of voltage range | AC,DC | |
| Znamionowy prąd cieplny | 6 A | |
| Rated operating voltage | 24 ... 230 VAC<br>24 ... 230 VDC | |
| Znamionowe napięcie AC dla sterowników, 50 Hz, minimalne | 20,4 VAC | |
| Znamionowe napięcie AC dla sterowników, 50 Hz, maksimum | 253 VAC | |
| Znamionowe napięcie AC dla sterowników, 60 Hz, minimalne | 20,4 VAC | |
| Znamionowe napięcie AC dla sterowników, 60 Hz, maksimum | 253 VAC | |
| Znamionowe napięcie zasilające sterowania dla DC, minimum | 20,4 VDC | |
| Znamionowe napięcie zasilające sterowania dla DC, maksimum | 253 VDC | |
| Elektryczny pobór mocy | 5 W | |
| Rezystancja zestyków, maksimum | 0,1 Ω | |
| Uwaga (Rezystancja nowych zestyków) | w nowym stanie | |
| Opóźnienie wyłączania w przypadku awarii zasilania, typowe | 80 ms | |
| Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ. | 20 ms | |
| Opóźnienie włączenia przy automatycznym uruchomieniu, typowe | 100 ms | |
| Opóźnienie włączenia w przypadku RESETU, typowe | 20 ms | |
| Materiał zestyków, elektrycznych | Ag-Ni 10 pozłacane 0,2 µm | |
| Dane elektryczne - bezpieczne wyjścia przekaźnikowe | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 3 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 2 A | |
| Zdolność przełączania, minimum | 10 VDC | |
| Zdolność przełączania, minimum | 10 mA | |
| Zdolność przełączania, maksimum | 250 VAC | |
| Zdolność przełączania, maksimum | 8 A | |
| Dane elektryczne - wejścia cyfrowe | ||
| Poziom wejściowy, sygnał HIGH "1" | 10 … 30 VDC | |
| Poziom wejściowy, sygnał LOW "0" | 0 … 2 VDC | |
| Rezystancja, maksimum | 40 Ω | |
| Dane elektryczne - wyjście cyfrowe | ||
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,1 A | |
| Dane elektryczne - wyjścia przekaźnikowe (Piny pomocnicze) | ||
| Zdolność przełączania, maksimum | 24 VDC | |
| Zdolność przełączania, maksimum | 2 A | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Klasa kompatybilnosci elektromagnetycznej | Dyrektywa o kompatybilności elektromagnetycznej | |
| Zintegrowany System Diagnostyczny (ISD) | ||
| Uwaga (błąd ISD) | Następujące błędy zostały zarejestrowane przez moduły bezpieczeństwa i wskazane przez ISD. | |
| Błąd | Błąd załączenia lub wyłączenia przekaźnika bezpieczeństwa,Niepowodzenie otwarcia lub zamknięcia kontaktów drzwiowych,Monitorowanie zwarć międzykanałowych lub zwarcia połączeń wyłącznika,Przerwanie połączeń wyłączników,Niezadziałanie obwodów wejściowych lub obwodów przekaźnikowych sterowania modułu monitorującego bezpieczeństwa,Niezadziałanie lub uszkodzenie funkcjonalne przekaźnika bezpieczeństwa | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Czujnik bezpieczeństwa,Osłony bezpieczeństwa | |
| Note | ||
| Uwaga (informacje ogólne) | Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu. | |
| Przykład połączeń | ||
| Uwaga (przykład połączeń) | Schemat okablowania dla zamknietej osłony bezpieczeńatwa i stanu z wyłączonym zasilaniem.,Do zabezpieczenia osłony bezpieczeństwa, PL do d i Kategoria 3,Tabele ISD (Zintegrowanego Systemu Diagnostyczego) dla analizy wskazań błędów i ich przyczyn zamieszczono w załączniku.,Modyfikacja dla dwóch zestyków NC: Moduł bezpieczeństwa można zmodyfikować tak, aby monitorował dwa zestyki NC poprzez zmostkowanie przyłączy X3 i X4. Przy takiej konfiguracji detekcja zwarcia skrośnego przestaje działać.,Monitorowanie osłon z wykorzystaniem 2 wyłączników pozycyjnych z funkcją bezpieczeństwa.,Zestyk NC A musi być rozwarty w sposób wymuszony w przypadku otwarcia osłony bezpieczeństwa.,Kategoria 3 wg ISO 13849-1 może być także uzyskana z wykorzystaniem tylko jednego wyłącznika bezpieczeństwa z jednym zestykiem NO i jednym NC. Wykluczenie błędów spowodowanych pęknięciem lub obluzowaniem się elementu aktywującego lub głowicy aktywatora, jak również zwolnieniem lub demontażem.,Obwód sprzężenia zwrotnego monitoruje położenie zestyków rozwiernych o wymuszonym rozwarciu styczników K3 i K4.,Przycisk Start-Reset (S) może być podłączony opcjonalnie do obwodu sprzężenia zwrotnego. | |
