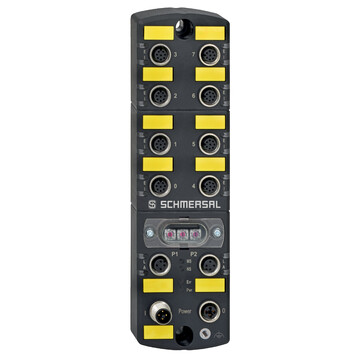

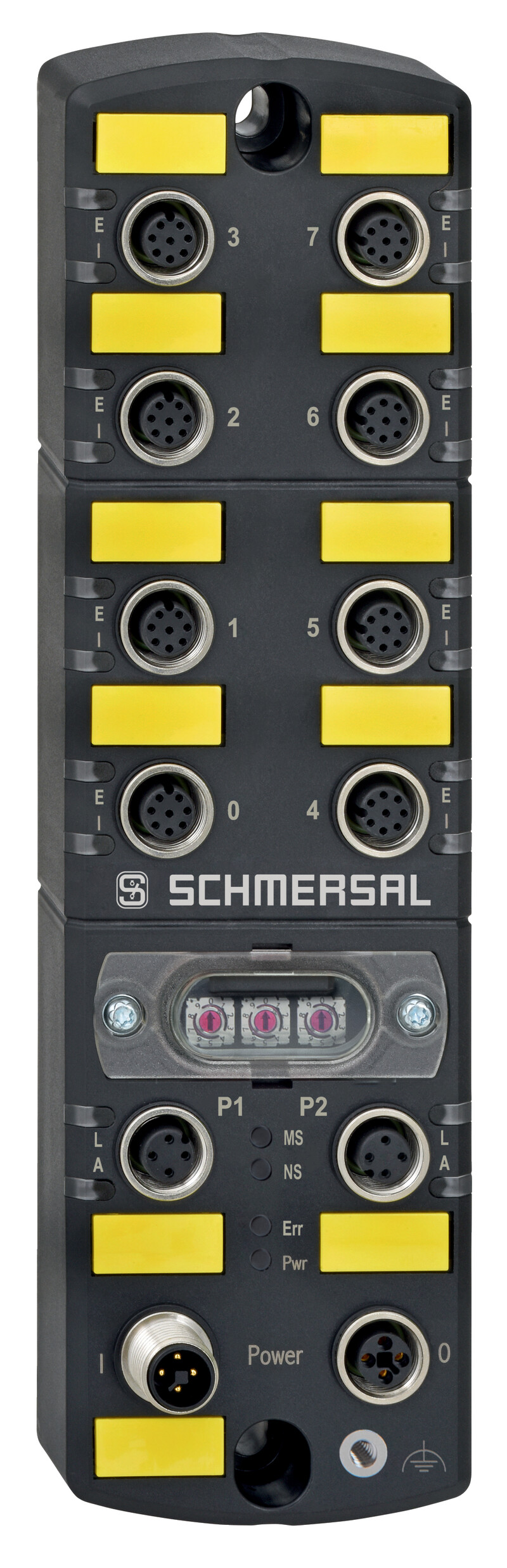

SFB-EIP-8M12-IOP - 103015480
Moduł Fieldbox Schmersal do EtherNet/IP z CIP Safety, 8 wejść bezpieczeństwa M12, IP66/IP67, napięcie 24 VDC, prąd 800 mA, zintegrowany przełącznik Dual Port, poliamidowa obudowa, zaciski śrubowe.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SFB-EIP-8M12-IOP 103015480
- Bezpieczny moduł Fieldbox dla EtherNet/IP z CIP Safety
- Do podłączenia maks. 8 łączników bezpieczeństwa
- Zintegrowany przełącznik Dual Port
- Klasa ochrony IP66, IP67
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | SFB-EIP-8M12-IOP | |
| Numer artykułu (Numer katalogowy) | 103015480 | |
| EAN (European Article Number) | 4030661628691 | |
| eCl@ss number, version 12.0 | 27-24-26-04 | |
| eCl@ss number, version 11.0 | 27-24-26-04 | |
| Numer eCl@ss, wersja 9.0 | 27-24-26-04 | |
| ETIM number, version 7.0 | EC001599 | |
| ETIM number, version 6.0 | EC001599 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 61131-1,EN IEC 61131-2,EN ISO 13849-1,EN IEC 60947-5-3,EN IEC 61508 | |
| Materiał obudowy | Tworzywo, poliamid PA 6 GF | |
| Materiał tabliczki identyfikacyjnej | Tworzywo, poliamid PA | |
| Materiał okienka | Polimid PACM 12 | |
| Materiał odlewu elektronicznego | Poliuretan 2K PU | |
| Ciężar brutto | 649 g | |
| Dane ogólne - właściwości | ||
| Zintegrowany wskaźnik, ogólnie | Tak | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Klasyfikacja bezpieczeństwa - Wejścia bezpieczeństwa, 2-kanałowy | ||
| Performance Level, up to | e | |
| Kategoria bezpieczeństwa | 4 | |
| Diagnostic Coverage (DC) Level | 99 % | |
| Wartość PFH | 1,10 x 10?? /h | |
| PFDavg | 9,60 x 10?5 | |
| Safety Integrity Level (SIL), suitable for applications in | 3 | |
| Żywotność | 20 Rok(lata) | |
| Czas reakcji, lokalne wejście bezpieczeństwa ? magistrala polowa, maksimum | 20 ms | |
| uwaga | SFB spełnia wymagania jako PDDB (wyłącznik zbliżeniowy ze zdefiniowanym zachowaniem w warunkach błędu) zgodnie z EN 60947-5-3 w połączeniu z czujnikami magnetycznymi (2 zestyki NC) do PL e / SIL 3. | |
| Klasyfikacja bezpieczeństwa - Wejścia bezpieczeństwa, 1-kanałowy | ||
| Performance Level, up to | d | |
| Kategoria bezpieczeństwa | 2 | |
| Diagnostic Coverage (DC) Level | 90 % | |
| Wartość PFH | 2,30 x 10?7 /h | |
| PFDavg | 2,00 x 10?2 | |
| Safety Integrity Level (SIL), suitable for applications in | 1 | |
| Żywotność | 20 Rok(lata) | |
| Czas reakcji: lokalne wejście bezpieczeństwa ? magistrala polowa, maksimum | 20 ms | |
| Interwał testowy do wykrywania błędów | 10 s | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne, 1-kanałowy | ||
| Performance Level, up to | d | |
| Kategoria bezpieczeństwa | 3 | |
| Diagnostic Coverage (DC) Level | 90 % | |
| Wartość PFH | 1,00 x 10?7 /h | |
| PFDavg | 8,80 x 10?3 | |
| Safety Integrity Level (SIL), suitable for applications in | 2 | |
| Żywotność | 20 Rok(lata) | |
| Czas reakcji: magistrala polowa ? lokalne wyjście bezpieczeństwa, maksimum | 50 ms | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne, 2-kanałowy | ||
| Performance Level, up to | e | |
| Kategoria bezpieczeństwa | 4 | |
| Diagnostic Coverage (DC) Level | 99 % | |
| Wartość PFH | 1,20 x 10?? /h | |
| PFDavg | 1,10 x 10?4 | |
| Safety Integrity Level (SIL), suitable for applications in | 3 | |
| Żywotność | 20 Rok(lata) | |
| Czas reakcji: magistrala polowa ? lokalne wyjście bezpieczeństwa, maksimum | 50 ms | |
| Dane mechaniczne | ||
| Montaż | Śruby | |
| Wykonanie śrub mocujących | 2 x M6 | |
| Moment dokręcania śrub mocujących, maksimum | 3 Nm | |
| Type of the fixing screws, viewing window | 2x TX10 (Torx) | |
| Tightening torque of the fastening screws for the viewing window, maximum | 0,6 Nm | |
| Mechanical data - Connection technique | ||
| Konektor | M12 gniazdo / konektor | |
| Konektor, wejście/wyjście | X0 - X7: M12, 8-pol., kodowanie typu A | |
| Konektor przyłączeniowy, Power I/O | M12 POWER, 4-pol., kodowanie typu T | |
| Konektor przyłączeniowy, magistrala polowa | M12, 4-pol., kodowanie typu D | |
| Tightening torque of electrical connection, minimum | 0,8 Nm | |
| Moment dokręcania przyłącza elektrycznego, maksimum | 1,5 Nm | |
| Dane mechaniczne - Wymiary | ||
| Długość | 222,8 mm | |
| Szerokość | 63 mm | |
| Wysokość | 36,1 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP66,IP67 | |
| Ambient temperature | -25 ... +55 °C | |
| Storage and transport temperature | -25 ... +70 °C | |
| Wilgotność względna, minimum | 10 % | |
| Wilgotność względna, maksimum | 95 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm / 5 g | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | III | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +10 % | |
| Prąd roboczy | 200 mA | |
| Rated operating voltage | 24 VDC | |
| Prąd znamionowy | 10 000 mA | |
| Uwaga (dane elektryczne, zabezpieczenie elektryczne) | External fuse protection required ≤ 10A slow blow when used to UL 61010. | |
| Czas do gotowości, maksimum | 12 000 ms | |
| Device Watchdog Time | 12 ms | |
| Reaction Time Safety Input, maximum | 20 ms | |
| Reaction Time Safety Output, maximum | 50 ms | |
| Dane elektryczne - Protokoły komunikacyjne | ||
| Feldbus Protokoll | EtherNet/IP / CIP Safety | |
| Fieldbus specification | V1.27 | |
| Specification safety fieldbus | V2.22 | |
| Fieldbus properties | Device Level Ring (DLR) | |
| Szybkość transmisji | 100 Mbit/s Full Duplex | |
| Adresowanie | Dynamic Host Configuration Protocol (DHCP) / BootP | |
| Zintegrowany przełącznik | Dual Port, 100 Mbit/s | |
| Fieldbus services | LLDP | |
| Interfejs serwisowy | WEB-Interface HTTP | |
| Electrical data - Device Ports | ||
| Bezeichnung, Geräteanschlüsse | X0 ... X7 | |
| Cable length, device port | 30 m | |
| Electrical data - Power supply external devices | ||
| Oznaczenie, zasilanie | A1 and A2 | |
| Rated operating voltage | 24 VDC | |
| Rated operating current | 800 mA | |
| Internal electrical fuse | 1.5 A (Integrated automatic resettable fuse) | |
| Dane elektryczne - bezpieczne wejścia cyfrowe | ||
| Oznaczenie, wejścia bezpieczeństwa | X1 and X2 | |
| Progi przełączania wejść bezpieczeństwa | -3 V … 5 V (Low),13 V ... 30 V (High) | |
| Pobór prądu wyjść bezpieczeństwa dla 24V | 6 mA | |
| Permissible residual drive current | 1 mA | |
| Test pulse duration, minimum | 0,01 ms | |
| Test pulse duration, maximum | 1 ms | |
| Test pulse interval, minimum | 20 ms | |
| Test pulse interval, maximum | 120 000 ms | |
| Klasyfikacja ZVEI CB24I, ujście | C1 | |
| Klasyfikacja ZVEI CB24I, źródło | C1,C2,C3 | |
| Electrical data - Safety digital outputs | ||
| Oznaczenie, wyjścia bezpieczeństwa | DO | |
| Wyjście bezpieczne | short-circuit proof, p-type | |
| Spadek napięcia Ud, maksimum | 2 V | |
| Prąd szczątkowy | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,8 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,8 A | |
| Uwaga, kategoria użytkowania DC-13 | Inductive load, maximum 400 mH | |
| Switching frequency, maximum | 1 Hz | |
| Test pulse duration, maximum | 1 ms | |
| Test pulse interval, minimum | 15 ms | |
| Test pulse interval, maximum | 500 ms | |
| Klasyfikacja ZVEI CB24I, źródło | C1 | |
| Klasyfikacja ZVEI CB24I, ujście | C1 | |
| Electrical data - Diagnostic inputs / FB-Interface | ||
| Designation, Diagnostic inputs / FB-Interface | DI | |
| Switching thresholds | -3 V … 5 V (Low),15 V … 30 V (High) | |
| Current consumption at 24V | 12 mA | |
| Input debounce filter | 10 ms | |
| Data transfer rate FB-Interface | 19,2 kBaud | |
| Dane elektryczne - wyjścia taktujące | ||
| Oznaczenie, wyjścia taktujące | Y1 and Y2 | |
| Design of control elements | odporne na zwarcie, typu p | |
| Spadek napięcia Ud, maksimum | 1 V | |
| Current leakage Ir, maximum | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Y1 rated current at 24 V | 15 mA | |
| Y2 rated current at 24 V | 10 mA | |
| Y2 rated current at 0 V | 30 mA | |
| Test pulse interval, typical | 500 ms | |
| Test pulse duration, maximum | 1 ms | |
| Klasyfikacja ZVEI CB24I, ujście | C1 | |
| Klasyfikacja ZVEI CB24I, źródło | C1 | |
| Wskaźnik stanu - LED 01 | ||
| Stan diody LED | Error-LED podłączenia urządzenia | |
| Pozycja LED | E: 0 ... 7 | |
| Dioda LED | green/red | |
| Wskaźnik stanu - LED 02 | ||
| Stan diody LED | Input-LED podłączenia urządzenia | |
| Pozycja LED | I: 0 ... 7 | |
| Dioda LED | Żółta | |
| Wskaźnik stanu - LED 03 | ||
| Stan diody LED | Link-LED portu Ethernet | |
| Pozycja LED | L: P1 + P2 | |
| Dioda LED | Zielona | |
| Wskaźnik stanu - LED 04 | ||
| Stan diody LED | Activity-LED portu Ethernet | |
| Pozycja LED | A: P1 + P2 | |
| Dioda LED | Żółta | |
| Wskaźnik stanu - LED 05 | ||
| Stan diody LED | Module status LED | |
| Pozycja LED | "MS": Module | |
| Dioda LED | green/red | |
| Wskaźnik stanu - LED 06 | ||
| Stan diody LED | Network Status LED | |
| Pozycja LED | "NS": moduł | |
| Dioda LED | green/red | |
| Wskaźnik stanu - LED 07 | ||
| Stan diody LED | Error-LED modułu Fieldbox | |
| Pozycja LED | "Err": moduł | |
| Dioda LED | green/red | |
| Wskaźnik stanu - LED 08 | ||
| Stan diody LED | LED Power modułu Fieldbox | |
| Pozycja LED | "Pwr": moduł | |
| Dioda LED | Zielona | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Bezpieczny moduł Fieldbox ze zdecentralizwanym I/O | |
